Инструкция по эксплуатации Dell PowerVault LTO-3-060
Страница 17
Шаг
6 — Установите накопитель

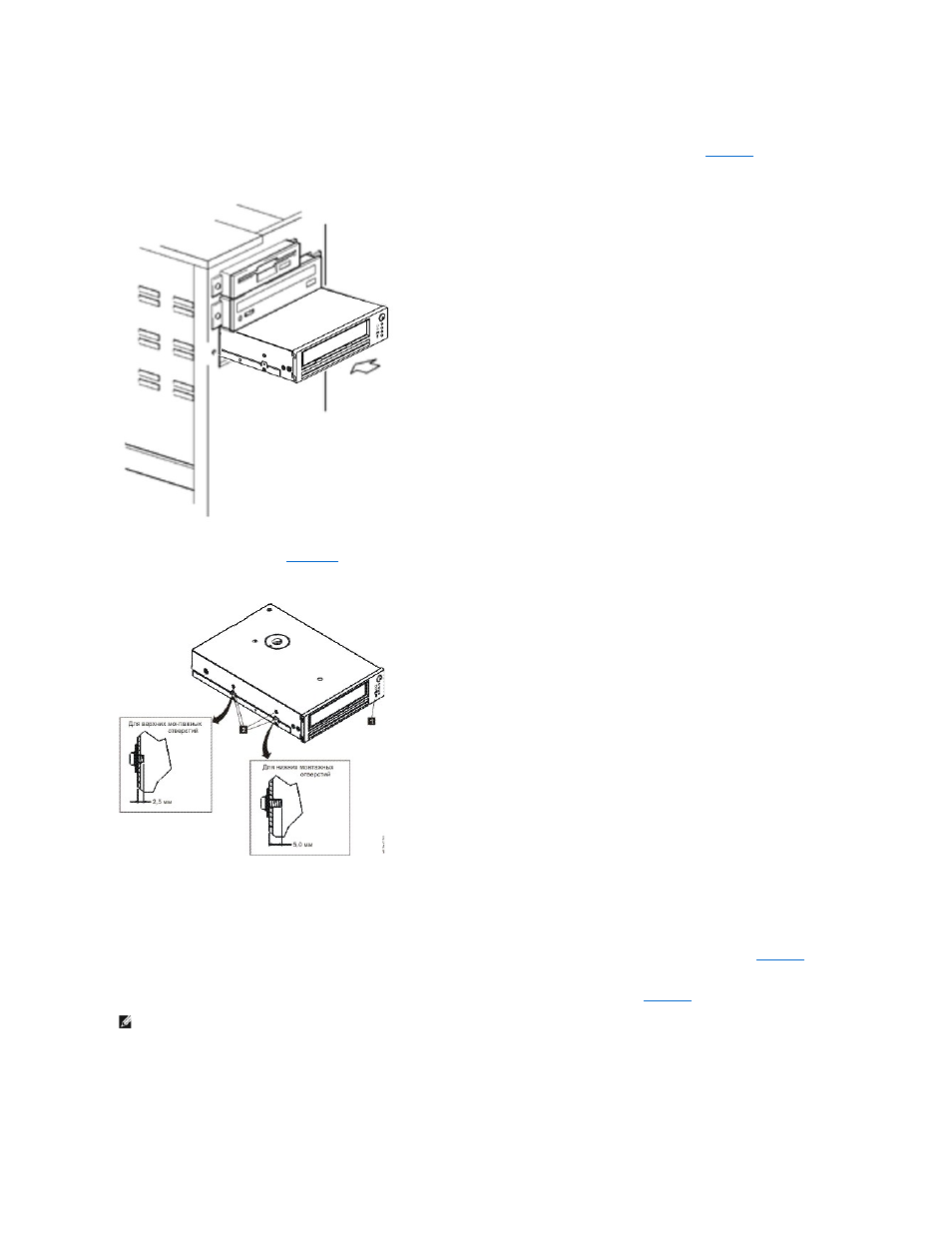

Вставьте ленточный накопитель в открытый отсек, совмещая лоток или направляющие с пазами отсека, как показано на
Рисунок
6. Установка накопителя
Если вашей системе не нужны технические средства для установки, убедитесь, что отверстия в аппаратном блоке совмещены с отверстиями
ленточного накопителя (смотрите
Рисунок
7. Монтажные отверстия на накопителе
1. Отверстия для установочных винтов М-3
На этом этапе не закрепляйте накопитель винтами, так как, возможно, вам придется двигать его, чтобы уложить кабели на место.
Шаг
7 — Подсоедините кабели электропитания и SCSI
Подсоедините резервный кабель электропитания от внутреннего источника питания системы к силовому разъему, как показано на
,
позиция 1.
Подсоедините резервный кабель SCSI на плоском кабеле SCSI компьютера к разъему SCSI, как показано на
, позиция 2.
Рисунок
8. Подсоединение кабелей электропитания и SCSI
ПРИМЕЧАНИЕ: Если накопитель является последним устройством в цепи SCSI, он должен быть заглушен.
