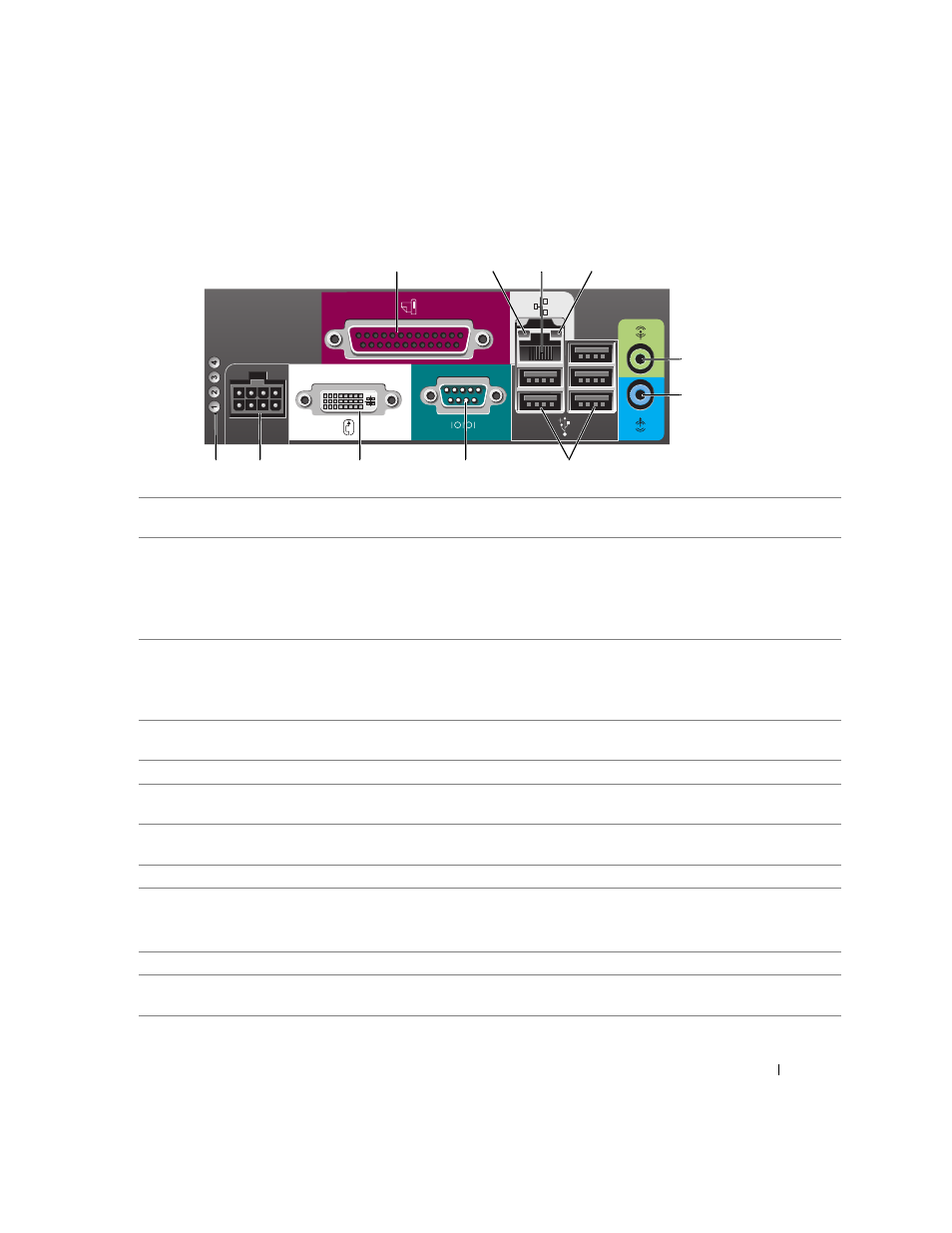

Superliten dator — Kontakter på den bakre panelen
2 1 3 4
9
5
6
10 7 8 11
1 parallellport Anslut en parallellenhet, till exempel en skrivare, till parallellporten. Om du har en
USB-skrivare ansluter du den till en USB-port.
2 länkintegritetslampa • Grön — Anslutningen mellan datorn och ett 10 Mbit/s-nätverk är god.
• Orange — Anslutningen mellan datorn och ett 100 Mbit/s-nätverk är god.
• Gul — Anslutningen mellan datorn och ett 1000 Mbit/s-nätverk (1 Gbit/s) är god.
• Släckt — Datorn har ingen fysisk kontakt med nätverket eller så är nätverksstyrenheten
inaktiverad i systeminställningsprogrammet.
3 nätverksport Anslut UTP-kabeln till ett RJ45-väggjack eller en RJ45-port på en UTP-koncentrator
eller hubb och för in den andra änden av UTP-kabeln i nätverksporten tills den klickar
på plats.
Vi rekommenderar att du använder kategori 5-sladdar och kontakter för nätverket.
4 indikator för
nätverksaktivitet Den gula indikatorn blinkar när datorn skickar eller tar emot nätverksdata. Om trafiken
är hög kan det se ut som om indikatorn lyser oavbrutet.
5 linjeutgång Anslut förstärkta högtalare till den gröna linjeutgången.
6 linjeingång Anslut en in-/uppspelningsenhet, t.ex. en kassettbandspelare, cd-spelare eller
videobandspelare till den blå linjeingången.
7 USB-portar (5) Anslut USB-enheter, som mus, tangentbord, skrivare, styrspak eller högtalare, till någon
av USB-portarna.
8 seriell port Anslut en seriell enhet, till exempel en handdator, till den seriella porten.
9 bildskärmskontakt Om du har en DVI-kompatibel bildskärm, sätter du kabeln från den i den vita
kontakten på bakpanelen.
Om du har en VGA-skärm, se ”Ansluta en VGA-skärm” i användarhandboken online.
10 nätuttag Anslut nätsladden till det här uttaget.
11 diagnostiklampor Under finns en beskrivning av lyskoderna som kan hjälpa dig vid felsökning av datorn
”Diagnostiklampor” på sidan 372.
