Использование мультимедийных устройств
Если вы хотите подключить компьютер к телевизору или аудиоустройству,
рекомендуется подключать видео- и звуковые кабели к компьютеру в одном
из нижеуказанных сочетаний:
Кабель S-video и стандартный звуковой кабель
Композитный видеокабель и стандартный звуковой кабель
•
Компонентный видеокабель и стандартный звуковой кабель
ПРИМЕЧАНИЕ.
Чтобы определить требуемый способ подключения,
смотрите схемы подключения, приведенные в начале каждого подраздела.
После завершения подключения видео- и звуковых кабелей между компьютером
и телевизором необходимо включить функцию работы с телевизором на
компьютере. В разделе «Включение параметров отображения для телевизора»
на стр. 98 описано, как убедиться, что компьютер распознает телевизор
и правильно с ним работает. Кроме того, если вы используете цифровой звуковой
кабель S/PDIF, смотрите раздел «Использование цифрового звука S/PDIF»
на стр. 98.

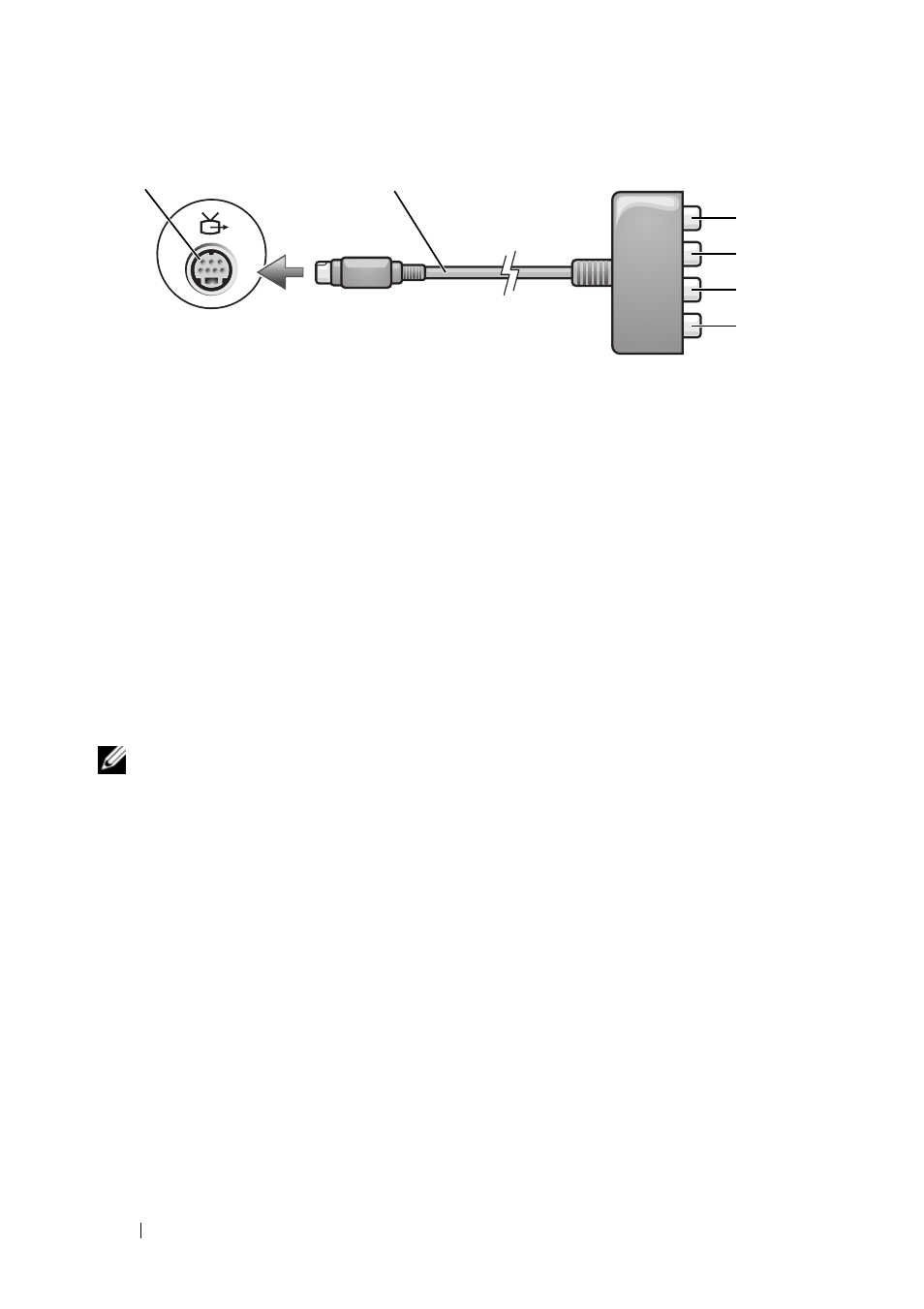

1
разъем S-video (ТВ-выход)
2
композитный видеоадаптер
3
цифровой аудиоразъем S/PDIF
4
выходной разъем компонентного
видеосигнала Pr (красный)
5
выходной разъем компонентного
видеосигнала Pb (синий)
6
выходной разъем компонентного
видеосигнала Y (зеленый)
5
4
3
1
2
6
