Инструкция по эксплуатации Dell Latitude D600
Страница 101

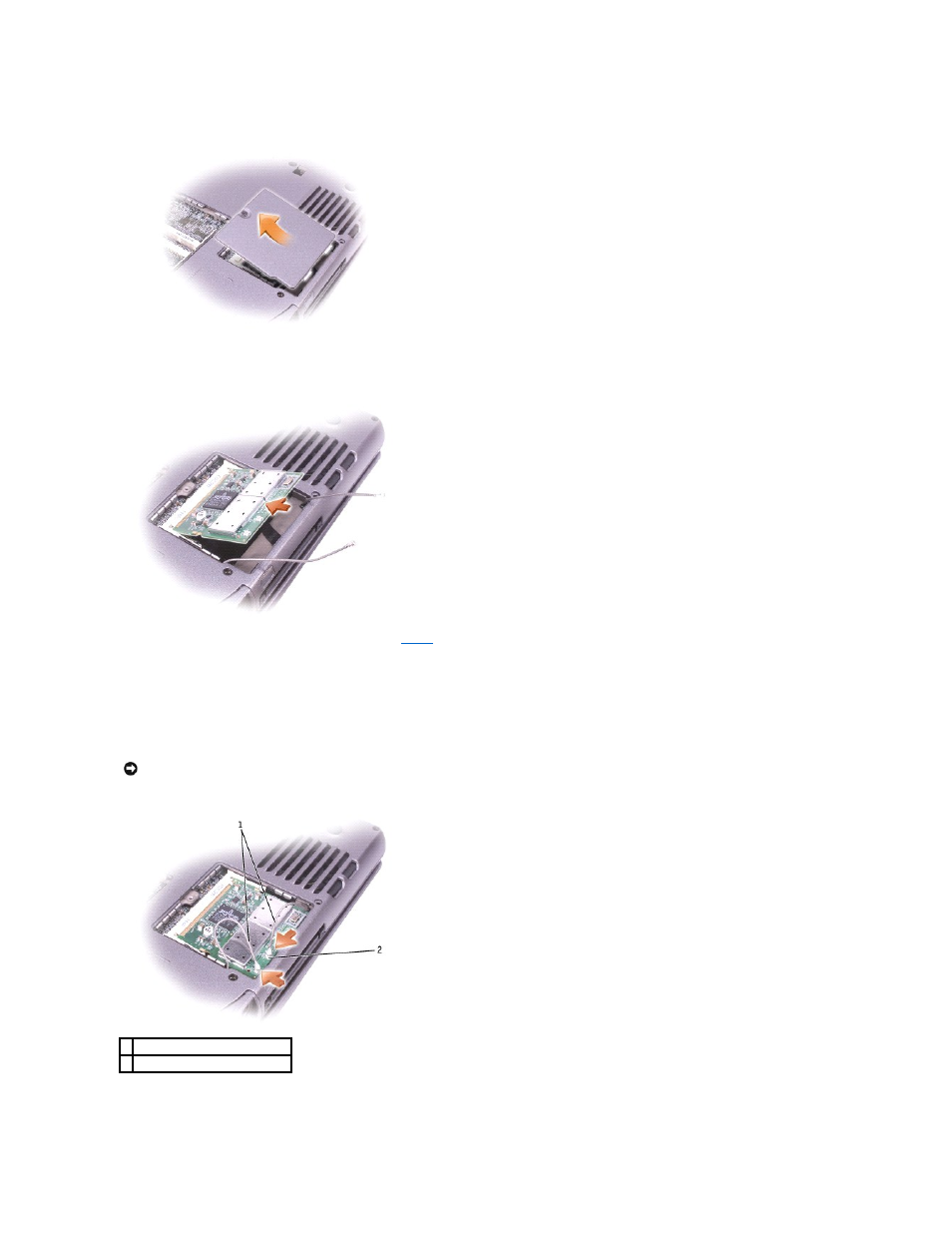

7.
Подцепите пальцем крышку снизу и потяните вверх
.
8.
Если плата
Mini PCI еще не установлена, перейдите к
. При замене платы Mini PCI сначала выньте старую плату.
a.
Отсоедините от платы
Mini PCI все кабели.
b.
Освободите плату
Mini PCI, раздвигая металлические защелки, пока плата слегка не выдвинется.
c.
Извлеките плату
Mini PCI из разъема.
9.
Расположите плату
Mini PCI под углом 45 градусов к разъем и установите ее в разъем.
10.
Подсоедините кабели платы
Mini PCI к соответствующему разъему на компьютере.
11.
Установите плату
Mini PCI под углом около 20 градусов относительно внутренних защелок.
12.
Продолжайте устанавливать плату
, пока внутренние защелки не зафиксируют ее в разъеме.
ЗАМЕЧАНИЕ
.
Разъемы сконструированы для правильной вставки
, поэтому не прилагайте усилий при соединении.
1 разъемы для кабеля на плате (2)
2 кабели (2)
