Руководство по переключению путей при
отказе для ленточной библиотеки Dell PowerVault™
TL4000/TL2000
9 |
с т р . 3 1 / 1 2 / 0 9
в е р с и я 2 . 0
Последние версии документации и обновлений всегда можно найти на Web-сайте
www.dell.com\support.
Стандартная конфигурация переключения путей 4
Один хост с двухпортовыми адаптерами главной шины Fibre Channel, два
коммутатора Fibre Channel и одна библиотека Dell PowerVault™ с двумя
накопителями Fibre Channel.
В данной конфигурации переключение путей происходит в следующих случаях:
- выход из строя одного из накопителей (аппаратный сбой накопителя или
отключение его от порта адаптера главной шины);
- выход из строя одного из адаптеров главной шины;
- выход из строя одного из коммутаторов.

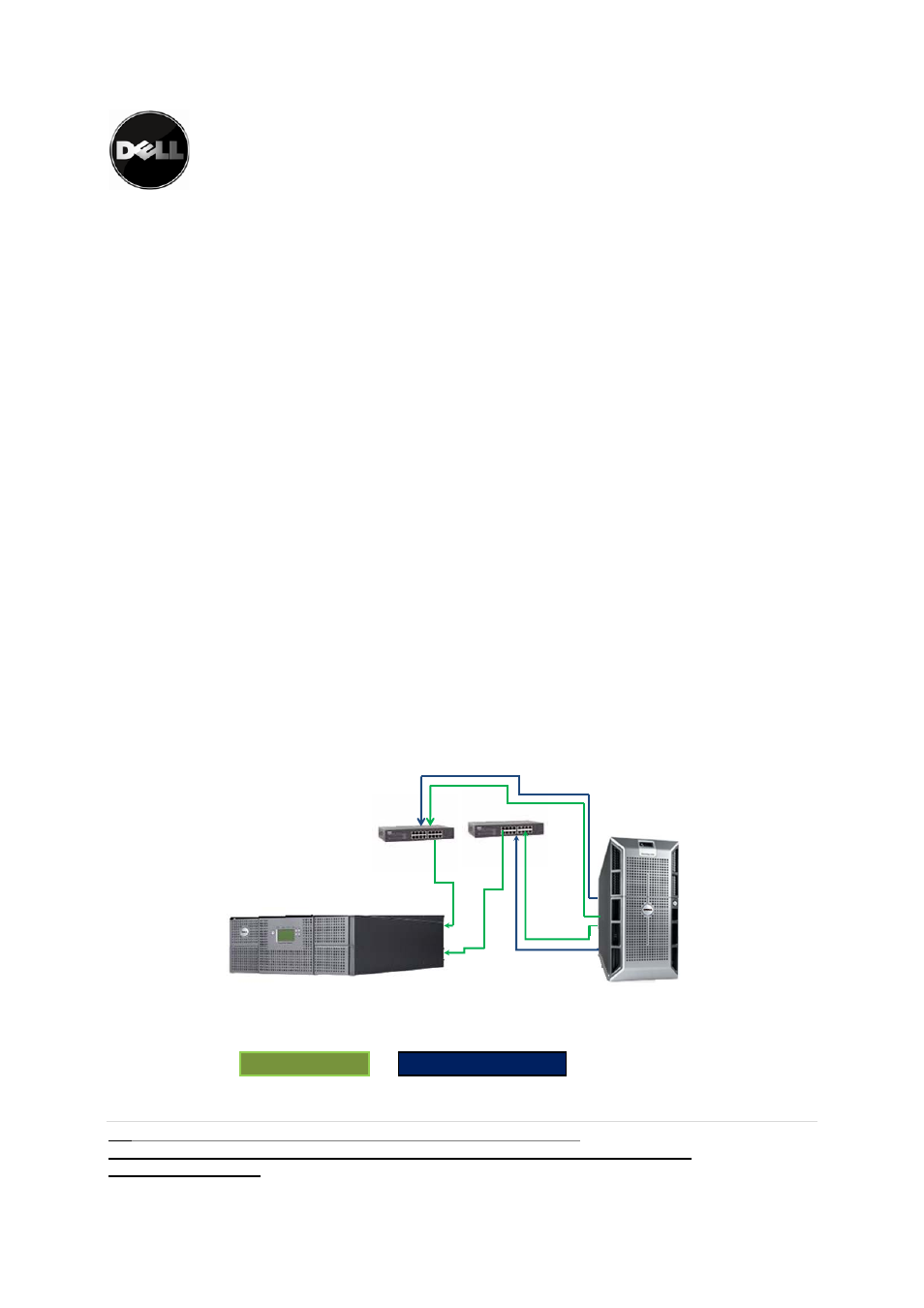

Схема подключения оборудования в данной конфигурации показана на рисунке 4.
Важное замечание: компания Dell рекомендует использовать накопители с интерфейсом
Fibre Channel одного поколения. Сведения о неоднородных конфигурациях приведены в
разделе "Допустимые неоднородные конфигурации".
Настройка переключения путей при отказе
(хост с двухпортовым адаптером главной шины, два коммутатора FC,
два накопителя FC)
Основной путь
Путь в случае отказа
