Руководство по переключению путей при
отказе для ленточной библиотеки Dell PowerVault™
TL4000/TL2000
7 |
с т р . 3 1 / 1 2 / 0 9
в е р с и я 2 . 0
Последние версии документации и обновлений всегда можно найти на Web-сайте
www.dell.com\support.
- выход из строя одного из портов адаптера главной шины.
Схема подключения оборудования в данной конфигурации показана на рисунке 2.
Важное замечание: компания Dell рекомендует использовать накопители с интерфейсом
Fibre Channel одного поколения. Сведения о неоднородных конфигурациях приведены в
разделе "Допустимые неоднородные конфигурации".
Настройка переключения путей при отказе
(один хост, два адаптера главной шины, два коммутатора, два
накопителя FC)
Основной путь
Путь в случае отказа

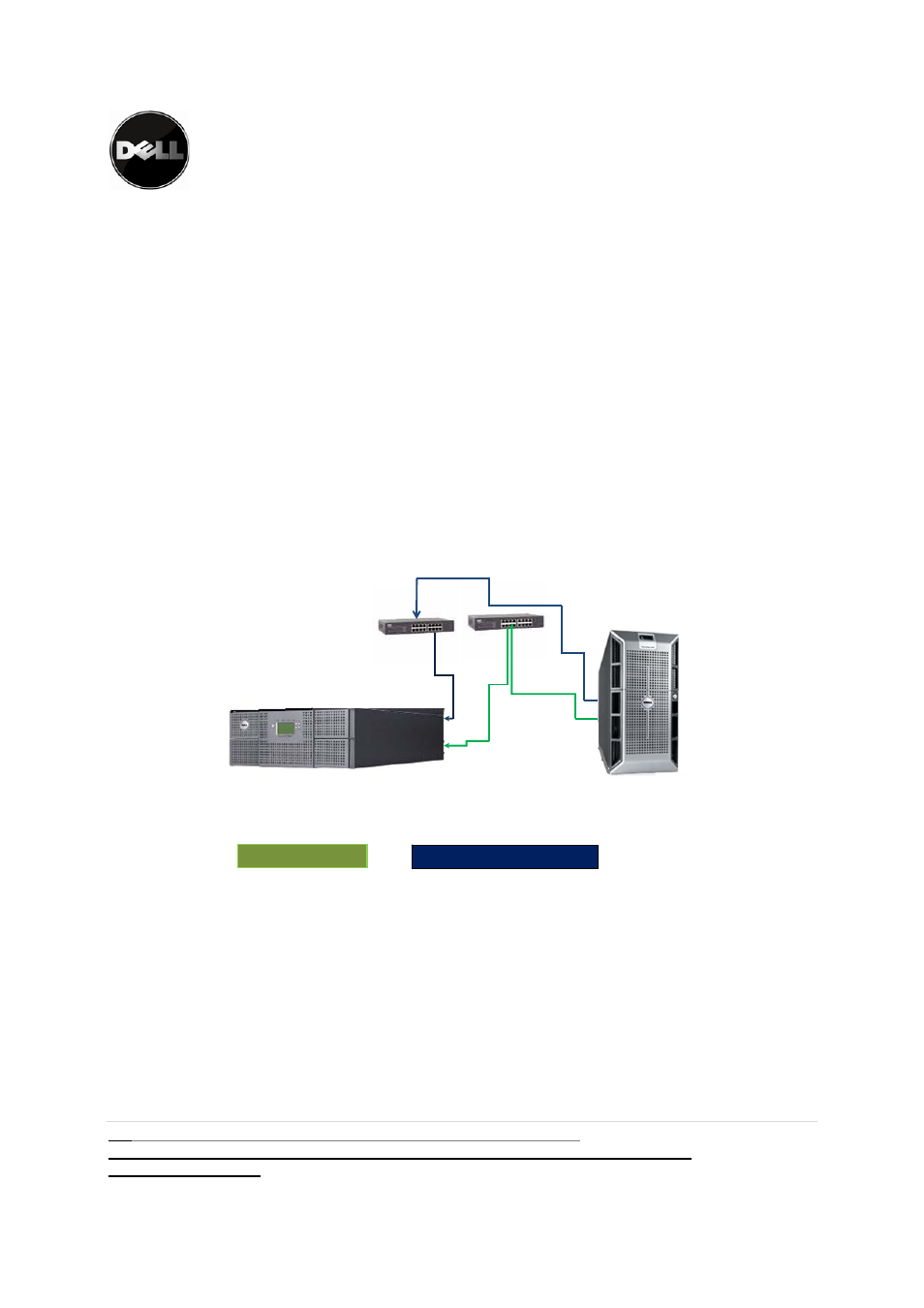

Рисунок 2. Стандартная конфигурация 2
Стандартная конфигурация переключения путей 3
Один хост с двухпортовыми адаптерами главной шины SAS и одна
библиотека Dell PowerVault™ с двумя накопителями SAS.
В данной конфигурации переключение путей происходит в одном из следующих случаев:
