Руководство по переключению путей при
отказе для ленточной библиотеки Dell PowerVault™
TL4000/TL2000
12 |
с т р . 3 1 / 1 2 / 0 9
в е р с и я 2 . 0
Последние версии документации и обновлений всегда можно найти на Web-сайте
www.dell.com\support.
переключение путей данных, поскольку отсутствует второй накопитель, необходимый для
переключения путей управления. Схема подключения оборудования в данной
конфигурации показана на рисунке 6.
Настройка переключения путей при отказе
(один хост с двумя адаптерами главной шины и двумя накопителями SAS)
Основной путь
Путь в случае отказа

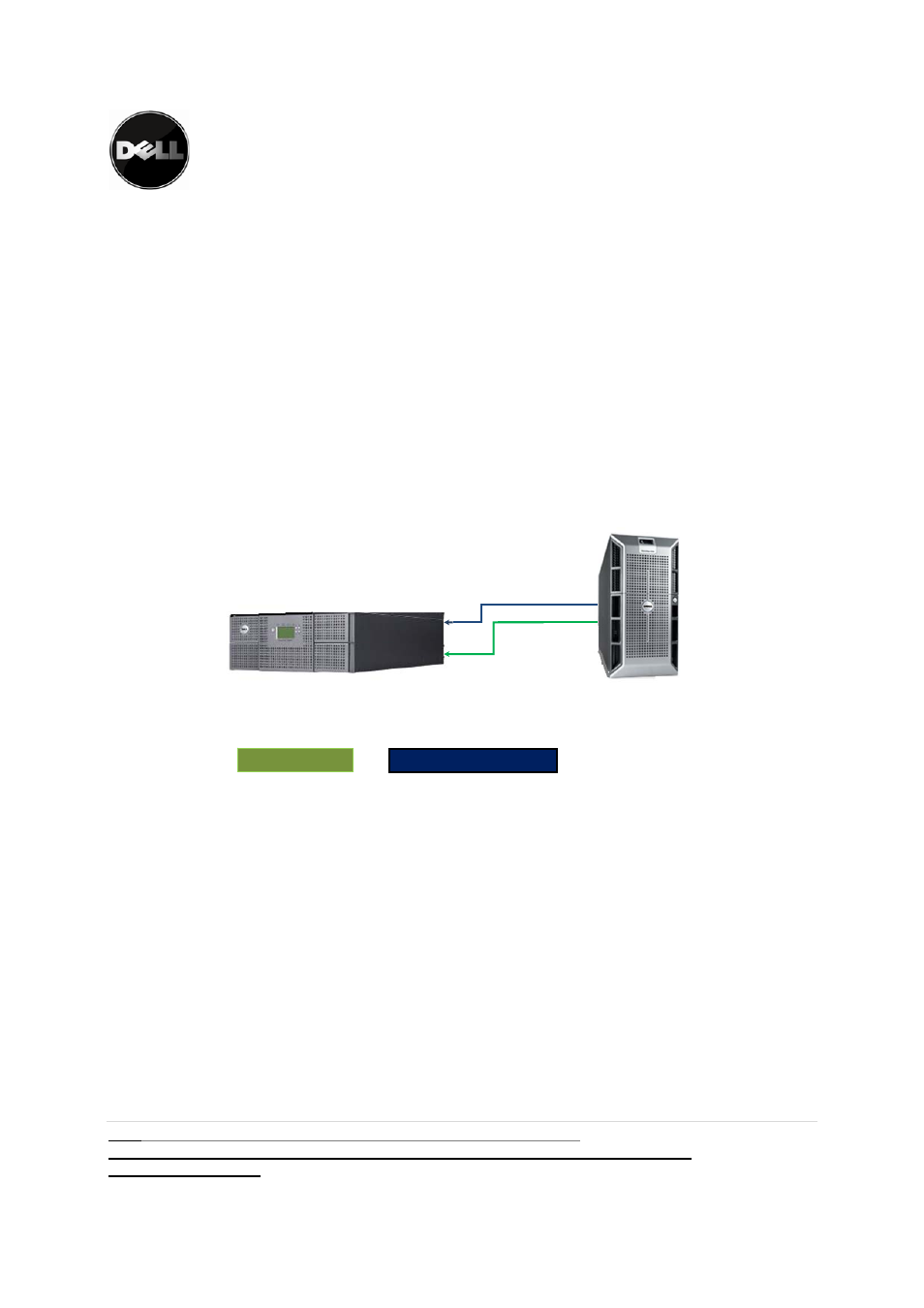

Рисунок 6. Стандартная конфигурация 6
Стандартная конфигурация переключения путей 7
Один хост с двумя адаптерами главной шины Fibre Channel, один
коммутатор Fibre Channel и одна библиотека Dell PowerVault™ с одним
накопителем Fibre Channel.
В данной конфигурации переключение путей происходит только в случае выхода из строя
одного из адаптеров главной шины. В такой конфигурации поддерживается только
переключение путей данных, поскольку отсутствует второй накопитель, необходимый для
переключения путей управления. Схема подключения оборудования в данной
конфигурации показана на рисунке 7.
