Руководство по переключению путей при
отказе для ленточной библиотеки Dell PowerVault™
TL4000/TL2000
8 |
с т р . 3 1 / 1 2 / 0 9
в е р с и я 2 . 0
Последние версии документации и обновлений всегда можно найти на Web-сайте
www.dell.com\support.
- выход из строя одного из накопителей (аппаратный сбой накопителя или
отключение его от порта адаптера главной шины);
- выход из строя одного из портов адаптера главной шины;
- выход из строя одного из портов накопителя.
В этой конфигурации полностью используются возможности переключения путей;
резервируются и пути данных, и пути управления.

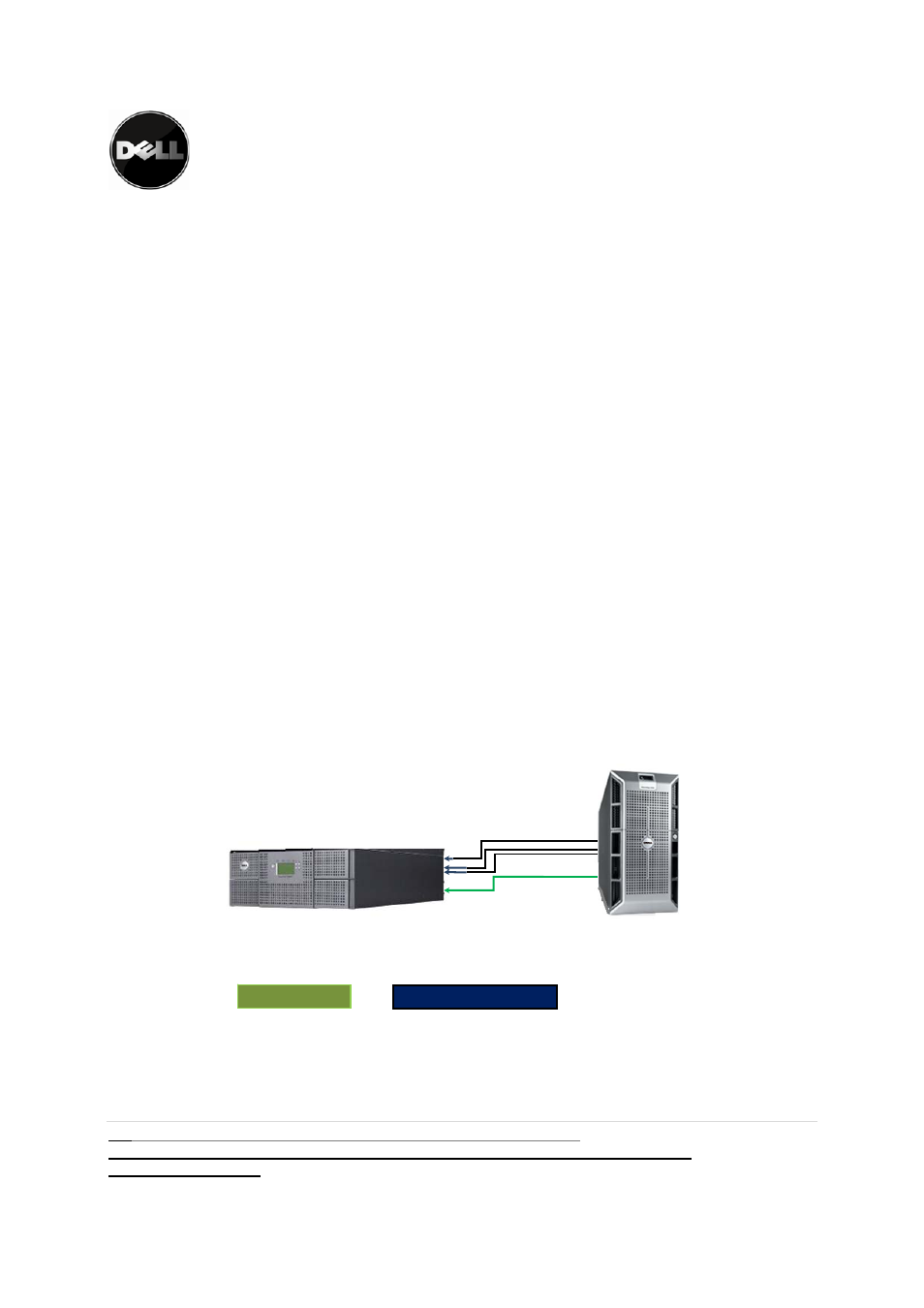

Схема подключения оборудования в данной конфигурации показана на рисунке 3.
Важное замечание: компания Dell рекомендует использовать накопители с интерфейсом
Fibre Channel одного поколения. Сведения о неоднородных конфигурациях приведены в
разделе "Допустимые неоднородные конфигурации".
Настройка переключения путей при отказе
(один хост с двумя адаптерами главной шины и двумя накопителями SAS)
Основной путь
Путь в случае отказа
Рисунок 3. Стандартная конфигурация 3
