Українська | 51
Bosch Power Tools 1 609 92A 04E | (19.12.12)
Виймання робочих інструментів без SDS-plus із
швидкозатискного свердлильного патрона
(PBH 2900 FRE/PBH 3000 FRE Set/PBH 3000-2 FRE)
(див. мал. J)
– Міцно тримайте задню втулку
26 швидкозатискного
патрона і поверніть передню втулку 25
швидкозатискного патрона проти стрілки годинника,
щоб можна було вийняти робочий інструмент.
Відсмоктування пилу за допомогою Saugfix
(приладдя)
 Пил таких матеріалів, як напр., лакофарбових покрить,
що містять свинець, деяких видів деревини, мінералів і
металу, може бути небезпечним для здоров’я.
Торкання або вдихання пилу може викликати у Вас або
у осіб, що знаходяться поблизу, алергічні реакції та/або
захворювання дихальних шляхів.
Певні види пилу, як напр., дубовий або буковий пил,
вважаються канцерогенними, особливо в сполученні з
добавками для обробки деревини (хромат, засоби для
захисту деревини). Матеріали, що містять азбест,
дозволяється обробляти лише спеціалістам.
– За можливістю використовуйте придатний для
матеріалу відсмоктувальний пристрій.
– Слідкуйте за доброю вентиляцією на робочому
місці.
– Рекомендується вдягати респіраторну маску з
фільтром класу P2.
Додержуйтеся приписів щодо оброблюваних
матеріалів, що діють у Вашій країні.
 Уникайте накопичення пилу на робочому місці. Пил
може легко займатися.
Монтаж Saugfix (див. мал. K)
Для відсмоктування пилу потрібний Saugfix (приладдя).
Під час свердлення Saugfix відпружинює назад, завдяки
чому головка Saugfix завжди щільно прилягає до робочої
поверхні.
– Натисніть на кнопку для регулювання обмежувача
глибини 15 і вийміть обмежувач глибини 18. Ще раз
натисніть на кнопку 15 і встроміть Saugfix спереду в
додаткову рукоятку 17.
– Під’єднайте відсмоктувальний шланг (діаметр 19 мм,
приладдя) до всмоктувального отвору 27 Saugfix.
Пиловідсмоктувач повинен бути придатним для роботи з
оброблюваним матеріалом.
Для відсмоктування особливо шкідливого для здоров’я,
канцерогенного або сухого пилу потрібний спеціальний
пиловідсмоктувач.
Встановлення глибини свердлення на Saugfix
(див. мал. L)
Необхідну глибину свердлення
X можна встановлювати
також і при монтованому Saugfix.
– Встроміть робочий інструмент з SDS-plus до упору в
патрон SDS-plus 3. Інакше рухомість робочого
інструмента з SDS-plus може призводити до
неправильного встановлення глибини свердлення.
– Відпустіть гвинт-баранчик 31 на Saugfix.
– Не вмикаючи прилад, міцно приставте його до
розсвердлюваного місця. Робочий інструмент з SDS-
plus повинен при цьому торкатися поверхні.
– Пересуньте напрямну трубку 32 Saugfix в кріпленні так,
щоб головка Saugfix прилягала до поверхні, де буде
свердлитися отвір. Не насувайте напрямну трубку
32
на телескопічну трубку 30 більше потрібного, щоб на
телескопічній трубці 30 було видно якомога більше
шкали.
– Знову затягніть гвинт-баранчик 31. Відпустіть
затискний гвинт 28 на обмежувачі глибини Saugfix.
– Пересуньте обмежувач глибини 29 на телескопній
трубці 30 настільки, щоб показана на малюнку
відстань X відповідала бажаній глибині свердлення.
– В цьому положенні затягніть затискний гвинт 28.
Робота
Початок роботи
 Зважайте на напругу в мережі! Напруга джерела
струму повинна відповідати значенню, що
зазначене на табличці з характеристиками
електроприладу. Електроприлад, що розрахований
на напругу 230 В, може працювати також і при
220 В.
Встановлення режиму роботи
За допомогою перемикача режиму ударів/обертання
12
виберіть режим роботи електроприладу.
Вказівка: Міняйте режим роботи лише на вимкнутому
електроприладі! В іншому разі електроприлад може
пошкодитися.
– Щоб змінити режим роботи, натисніть кнопку
розблокування 11 і поверніть перемикач режиму
свердлення/довбання 12 в бажане положення, щоб він
відчутно зайшов у зачеплення.

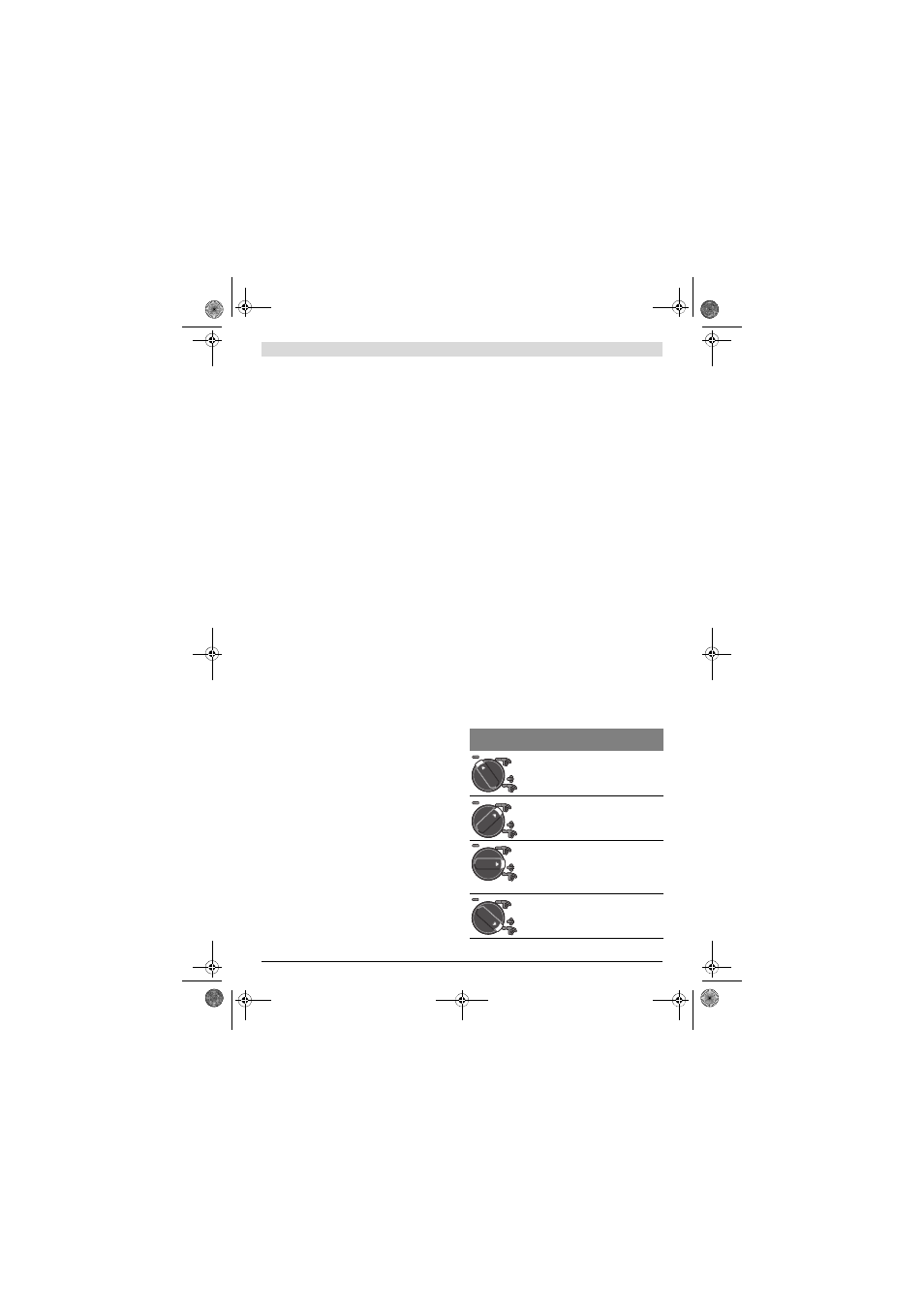

PBH 2800 RE/PBH 2900 RE/PBH 2900 FRE/
PBH 3000 FRE Set
Положення для свердлення без ударів в
деревині, металі, кераміці і пластмасі, а
також для закручування гвинтів і
нарізування різьби
Положення для перфорації в бетоні або
камені
Положення Vario-Lock для регулювання
положення робочого інструмента при
довбанні
В цьому положенні перемикач режиму
свердлення/довбання
12 не фіксується.
Положення для довбання
