Česky | 19
Bosch Power Tools 1 609 92A 04E | (19.12.12)
Odejmutí nástrojů bez SDS-plus z rychloupínacího sklíči-
dla (PBH 2900 FRE/PBH 3000 FRE Set/PBH 3000-2 FRE)
(viz obr. J)
– Podržte pevně zadní pouzdro
26 rychloupínacího sklíčidla
a otáčejte předním pouzdrem 25 rychloupínacího sklíčidla
proti směru hodinových ručiček, až lze nástroj odejmout.
Odsávání prachu pomocí přípravku Saugfix (pří-
slušenství)
 Prach materiálů jako olovoobsahující nátěry, některé dru-
hy dřeva, minerálů a kovu mohou být zdraví škodlivé. Kon-
takt s prachem nebo vdechnutí mohou vyvolat alergické re-
akce a/nebo onemocnění dýchacích cest obsluhy nebo v
blízkosti se nacházejících osob.
Určitý prach jako dubový nebo bukový prach je pokládán
za karcinogenní, zvláště ve spojení s přídavnými látkami
pro ošetření dřeva (chromát, ochranné prostředky na dře-
vo). Materiál obsahující azbest smějí opracovávat pouze
specialisté.
– Pokud možno používejte pro daný materiál vhodné od-
sávání prachu.
– Pečujte o dobré větrání pracovního prostoru.
– Je doporučeno nosit ochrannou dýchací masku s tří-
dou filtru P2.
Dbejte ve Vaší zemi platných předpisů pro opracovávané
materiály.
 Vyvarujte se usazenin prachu na pracovišti. Prach se
může lehce vznítit.
Montáž nástavce Saugfix (viz obr. K)
Pro odsávání prachu je potřeba nástavec Saugfix (příslušen-
ství). Při vrtání pruží Saugfix zpět tak, aby hlava nástavce
Saugfix vždy těsně držela na podkladu.
– Stlačte tlačítko pro nastavení hloubkového dorazu 15 a
odejměte hloubkový doraz 18. Stlačte tlačítko 15 znovu a
nasaďte nástavec Saugfix zepředu do přídavné rukojeti
17.
– Připojte odsávací hadici (průměr 19 mm, příslušenství) na
odsávací otvor 27 nástavce Saugfix.
Vysavač musí být vhodný pro opracovávaný materiál.
Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo
suchého prachu použijte speciální vysavač.
Nastavení hloubky vrtání na nástavci Saugfix (viz obr. L)
Požadovanou hloubku vrtání
X můžete stanovit i při namonto-
vaném nástavci Saugfix.
– Vsuňte nasazovací nástroj SDS-plus až na doraz do nástro-
jového držáku SDS-plus 3. Pohyblivost nástroje SDS-plus
jinak může vést k chybnému nastavení hloubky vrtání.
– Povolte křídlový šroub 31 na nástavci Saugfix.
– Nasaďte nezapnuté elektronářadí pevně na vrtané místo.
Nástroj SDS-plus přitom musí dosednout na plochu.
– Vodící trubku 32 nástavce Saugfix přesuňte v jeho uchyce-
ní tak, aby hlava nástavce Saugfix přilehla na vrtanou plo-
chu. Neposuňte vodící trubku
32 přes teleskopickou trub-
ku 30 dále než je nezbytné tak, aby pokud možno co nej-
větší díl stupnice na teleskopické trubce 30 zůstal viditel-
ný.
– Křídlový šroub 31 opět utáhněte. Povolte svěrný šroub 28
na hloubkovém dorazu nástavce Saugfix.
– Přesuňte hloubkový doraz 29 na teleskopické trubce 30
tak, aby v obrázku zobrazená vzdálenost X odpovídala Vaší
požadované hloubce vrtání.
– Svěrný šroub 28 v této poloze utáhněte.
Provoz
Uvedení do provozu
 Dbejte síťového napětí! Napětí zdroje proudu musí sou-
hlasit s údaji na typovém štítku elektronářadí. Elektro-
nářadí označené 230 V smí být provozováno i na 220 V.
Nastavení druhu provozu
Pomocí přepínače údery/zastavené otáčky
12 zvolte druh
provozu elektronářadí.
Upozornění: Druh provozu změňte pouze při vypnutém elek-
tronářadí! Elektronářadí se jinak může poškodit.
– Pro změnu druhu provozu stlačte odjišťovací tlačítko 11 a
přepínač údery/zastavené otáčky 12 otočte do požadova-
né polohy, až slyšitelně zaskočí.

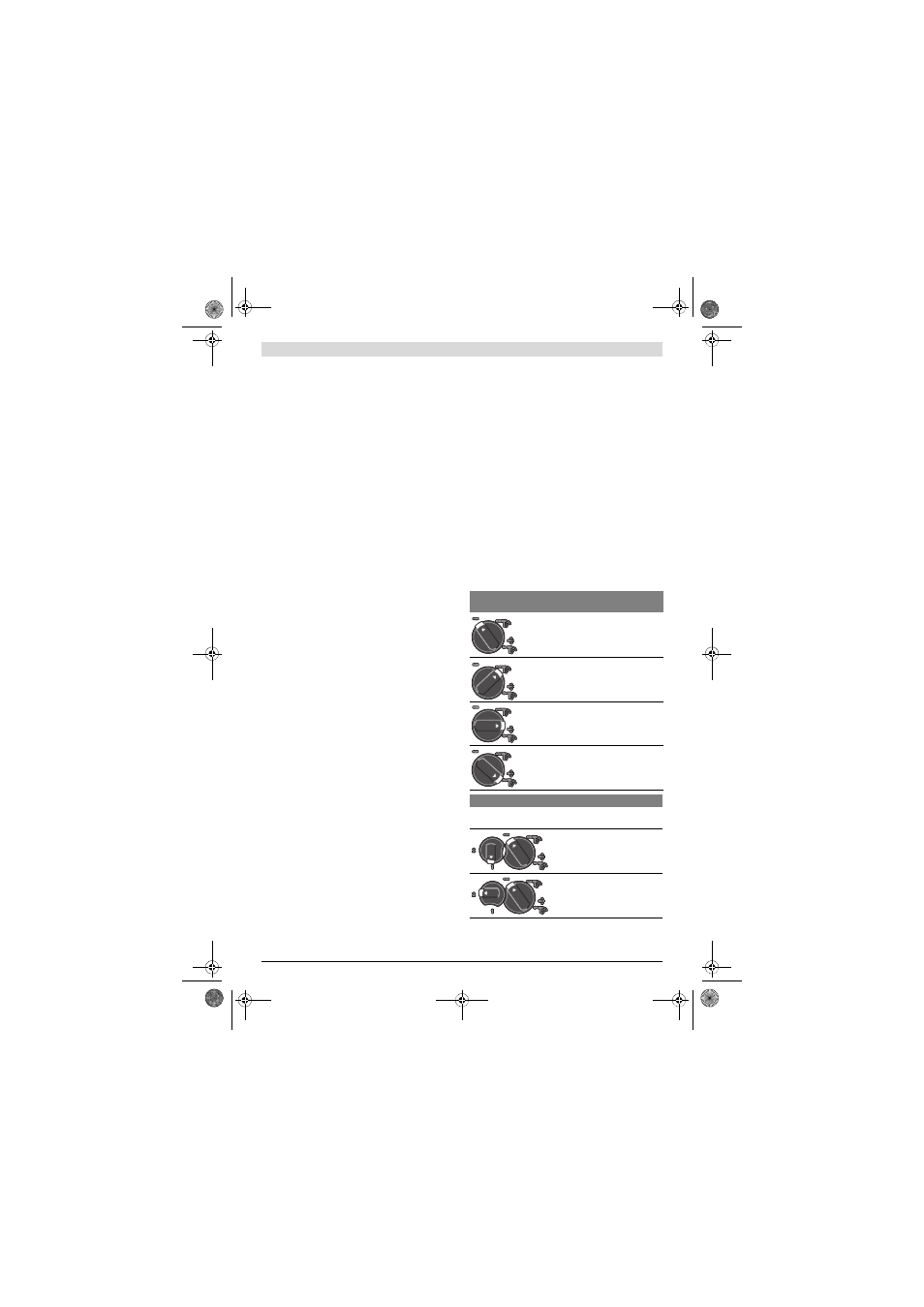

PBH 2800 RE/PBH 2900 RE/PBH 2900 FRE/
PBH 3000 FRE Set
Poloha pro vrtání bez příklepu do dřeva, ko-
vu, keramiky a umělé hmoty a též pro šrou-
bování a řezání závitů
Poloha pro příklepové vrtání do betonu ne-
bo kamene
Poloha Vario-Lock pro přestavení polohy
sekáče
V této poloze přepínač údery/zastavené
otáčky
12 nezaskočí.
Poloha pro sekání
PBH 3000-2 FRE
Pro druhy provozu příklepové vrtání, Vario-Lock a sekání mu-
sí být přepínač volby převodu
13 přestaven na stupeň 1.
Poloha pro vrtání bez příklepu
(stupeň 1) do dřeva, kovu, kera-
miky a umělé hmoty a též pro
šroubování a řezání závitů
Poloha pro vrtání bez příklepu
(stupeň 2) do dřeva, kovu, kera-
miky a umělé hmoty
