Lietuviškai |
111
Bosch Power Tools
1 609 92A 04E | (19.12.12)
„Saugfix“ montavimas (žr. pav. K)
Dulkėms nusiurbti reikia „Saugfix“ (papildoma įranga). Grę-
žiant „Saugfix“ spaudžia atgal, todėl „Saugfix“ galvutė visada
yra sandariai prispausta prie pagrindo.
– Paspauskite gylio ribotuvo reguliatoriaus klavišą
15 ir išim-
kite gylio ribotuvą
18. Dar kartą paspauskite klavišą 15 ir į-
statykite „Saugfix“ iš priekio į papildomą rankeną
17.
– Prie „Saugfix“ nusiurbimo angos
27 prijunkite nusiurbimo
žarną (skersmuo 19 mm, papildoma įranga).
Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio pjuve-
noms, drožlėms ir dulkėms nusiurbti.
Sveikatai ypač pavojingoms, vėžį sukeliančioms, sausoms
dulkėms nusiurbti būtina naudoti specialų dulkių siurblį.
Gręžimo gylio ant „Saugfix“ nustatymas (žr. pav. L)
Norimą gręžimo gylį
X galite nustatyti ir montuodami
„Saugfix“.
– Stumkite SDS-plus darbo įrankį iki atramos į įrankių įtvarą
SDS-plus
3. Priešingu atveju dėl judančio SDS-plus įrankio
gali būti nustatomas netinkamas gręžimo gylis.
– Atlaisvinkite sparnuotąjį varžtą
31 ant „Saugfix“.
– Tvirtai įremkite neįjungtą prietaisą į gręžiamą vietą. SDS-
plus darbo įrankis turi priglusti paviršiumi.
– Pastumkite „Saugfix“ kreipiamąjį vamzdį
32 laikiklyje tiek,
kad „Saugfix“ galvutė priglustų prie gręžiamo paviršiaus.
Stumkite kreipiamąjį vamzdį
32 ištraukiamuoju vamzdžiu
30 ne daugiau nei reikia, kad liktų matoma kaip galima di-
desnė skalės dalis ant ištraukiamojo vamzdžio
30.
– Tvirtai užveržkite sparnuotąjį varžtą
31. Atlaisvinkite už-
veržiamąjį varžtą
28 ant „Saugfix“ gylio ribotuvo.
– Pastumkite gylio ribotuvą
29 ant ištraukiamojo vamzdžio
30 tiek, kad paveikslėlyje nurodytas atstumas X atitiktų
norimą gręžimo gylį.
– Šioje padėtyje tvirtai užveržkite užveržiamąjį varžtą
28.
Naudojimas
Paruošimas naudoti
Atkreipkite dėmesį į tinklo įtampą! Elektros tinklo
įtampa turi atitikti elektrinio įrankio firminėje lentelėje
nurodytą įtampą. 230 V pažymėtus elektrinius įrankius
galima jungti ir į 220 V įtampos elektros tinklą.

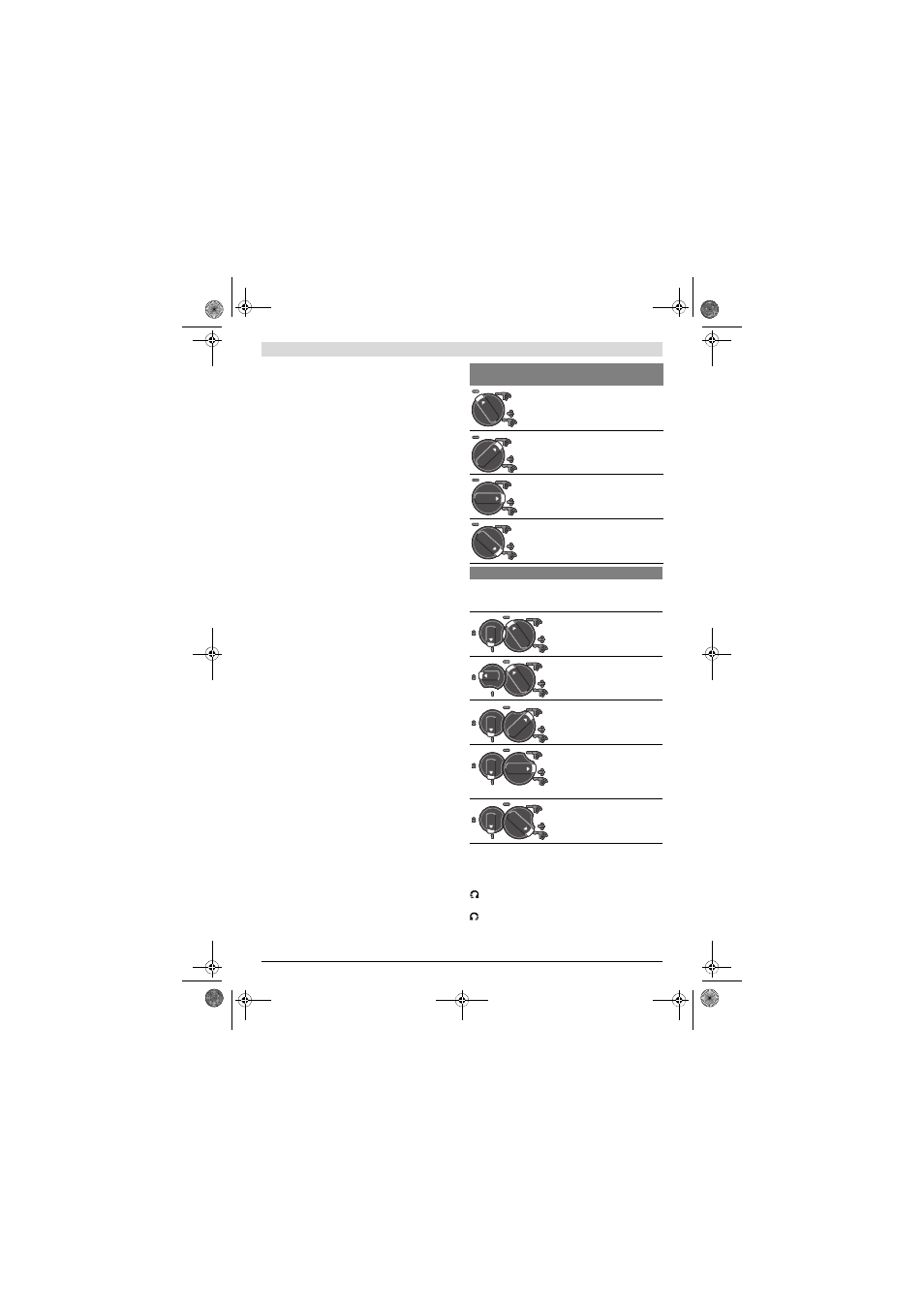

Veikimo režimo pasirinkimas
Gręžimo-kirtimo režimų perjungikliu
12 pasirinkite elektrinio
prietaiso veikimo režimą.
Nuoroda: veikimo režimą keiskite tik tada, kai elektrinis prie-
taisas išjungtas! Priešingu atveju galite pažeisti elektrinį prie-
taisą.
– Norėdami pakeisti veikimo režimą, paspauskite atblokavi-
mo klavišą
11 ir sukite gręžimo-kirtimo režimų perjungiklį
12 į norimą padėtį, kol išgirsite, kad jis užsifiksavo.
Sukimosi krypties keitimas (žr. pav. M)
Sukimosi krypties perjungikliu
10 galite keisti elektrinio įran-
kio sukimosi kryptį. Tačiau tuomet, kai įjungimo-išjungimo
jungiklis
8 yra nuspaustas, tai padaryti yra neįmanoma.
Dešininis sukimasis: perstumkite sukimosi krypties per-
jungiklį
10 iki atramos į dešinę.
Kairinis sukimasis: perstumkite sukimosi krypties per-
jungiklį
10 iki atramos į kairę.
Norėdami gręžti su smūgiu, gręžti ir kirsti, visada nustatykite
dešininę sukimosi kryptį.
PBH 2800 RE/PBH 2900 RE/PBH 2900 FRE/
PBH 3000 FRE Set
Padėtis, norint
gręžti be smūgio medieną,
metalą, keramiką ir plastiką bei sukti varžtus
ir sriegti sriegius.
Padėtis, norint
gręžti su smūgiu betoną ar-
ba akmenį
Padėtis
Vario-Lock, norint pakeisti kalto
padėtį.
Šioje padėtyje gręžimo-kirtimo režimų per-
jungiklis
12 užsifiksuoja.
Padėtis, norint
kirsti
PBH 3000-2 FRE
Norint pasirinkti gręžimo su smūgiu, „Vario-Lock“ ir kirtimo
režimus, greičių perjungiklį
13 reikia nustatyti į 1-ojo greičio
padėtį .
Padėtis, norint
gręžti be smūgio
(1 greitis) medieną, metalą, ke-
ramiką ir plastiką bei sukti varž-
tus ir sriegti sriegius.
Padėtis, norint
gręžti be smūgio
(2 greitis) medieną, metalą, ke-
ramiką ir plastiką.
Padėtis, norint
gręžti su smūgiu
betoną arba akmenį
Padėtis
Vario-Lock, norint pa-
keisti kalto padėtį.
Šioje padėtyje gręžimo-kirtimo
režimų perjungiklis
12 užsifik-
suoja.
Padėtis, norint
kirsti
