Русский |
43
Bosch Power Tools
1 609 92A 04E | (19.12.12)
Установка глубины сверления на устройстве Saugfix
(см. рис. L)
Желаемую глубину сверления
X Вы можете настроить и на
установленном устройстве Saugfix.
– Вставьте рабочий инструмент SDS-plus до упора в па-
трон SDS-plus
3. Смещение инструмента SDS-plus мо-
жет привести к неправильной установке глубины свер-
ления.
– Отвинтите барашковый винт
31 на устройстве Saugfix.
– Прижмите электроинструмент, не включая, сверлом к
подлежащей сверлению поверхности. При этом ин-
струмент SDS-plus должен стоять на поверхности.
– Сдвиньте направляющую трубу
32 устройства Saugfix в
ее креплении так, чтобы головка устройства Saugfix
прилегала к поверхности сверления. Не передвигайте
направляющую трубу
32 по телескопической трубе 30
дальше, чем это необходимо, чтобы большая часть те-
лескопической трубы оставалась открытой
30.
– Крепко затяните барашковый винт
31. Отпустите за-
жимной винт
28 на упоре глубины устройства Saugfix.
– Сдвиньте упор глубины
29 на телескопической трубе
30 так, чтобы показанное на рисунке расстояние X со-
ответствовало желаемой Вами глубине сверления.
– Затяните в этом положении зажимной винт
28.
Работа с инструментом
Включение электроинструмента
Учитывайте напряжение сети! Напряжение источни-
ка тока должно соответствовать данным на завод-
ской табличке электроинструмента. Электроинстру-
менты на 230 В могут работать также и при напря-
жении 220 В.
Установка режима работы
Переключателем режимов
12 выберите режим работы
электроинструмента.
Указание: Изменяйте режим работы только при выклю-
ченном электроинструменте! В противном случае элек-
троинструмент может быть поврежден.
– Для смены режима работы нажмите кнопку фиксирова-
ния
11 и поверните переключатель 12 в желаемое по-
ложение, в котором он слышимо фиксируется.
Установка направления вращения (см. рис. М)
Выключателем направления вращения
10 можно изме-
нять направление вращения патрона. При вжатом выклю-
чателе
8 это, однако, невозможно.
Правое направление вращения: Переведите пере-
ключатель направления вращения
10 направо до упо-
ра.
Левое направление вращения: Переведите пере-
ключатель направления вращения
10 налево до упо-
ра.
Для ударного сверления и для долбления всегда устанав-
ливайте правое направление вращения.
Включение/выключение
– Для
включения электроинструмента нажмите на вы-
ключатель
8.

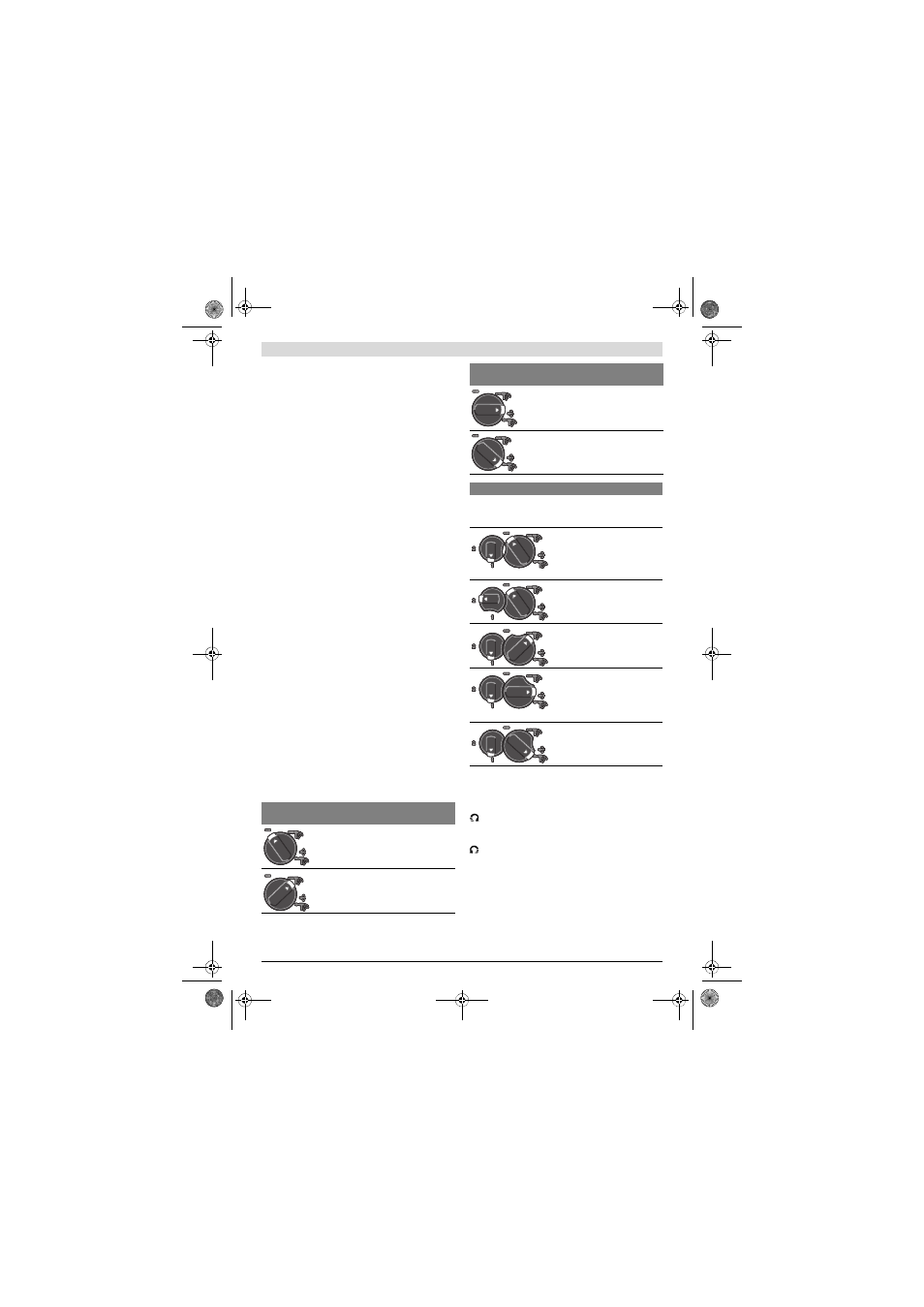

PBH 2800 RE/PBH 2900 RE/PBH 2900 FRE/
PBH 3000 FRE Set
Положение для
Сверления без удара в
древесине, металле, пластмассе и также
для заворачивания и нарезания резьбы
Положение для
ударного сверления в
бетоне или природном камне
Положение
Vario-Lock для изменения
положения зубила
В этом положении переключатель режи-
мов
12 не фиксируется.
Положения для
Долбления
PBH 3000-2 FRE
Для рабочих режимов ударное бурение, Vario-Lock и дол-
бления переключатель передач
13 должен быть установ-
лен на 1-ую передачу.
Позиция
Сверление без удара
(1-ая передача) в древесине,
металле, керамике и пластах, а
также для завинчивания и на-
резания резьбы
Позиция
Сверление без удара
(2-ая передача) в древесине,
металле, керамике и пластах
Положение для
ударного
сверления в бетоне или при-
родном камне
Положение
Vario-Lock для
изменения положения зубила
В этом положении пере-
ключатель режимов
12 не фик-
сируется.
Положения для
Долбления
PBH 2800 RE/PBH 2900 RE/PBH 2900 FRE/
PBH 3000 FRE Set
