автомобильная охранная система руководство по установке
MYSTERY MX 203
9

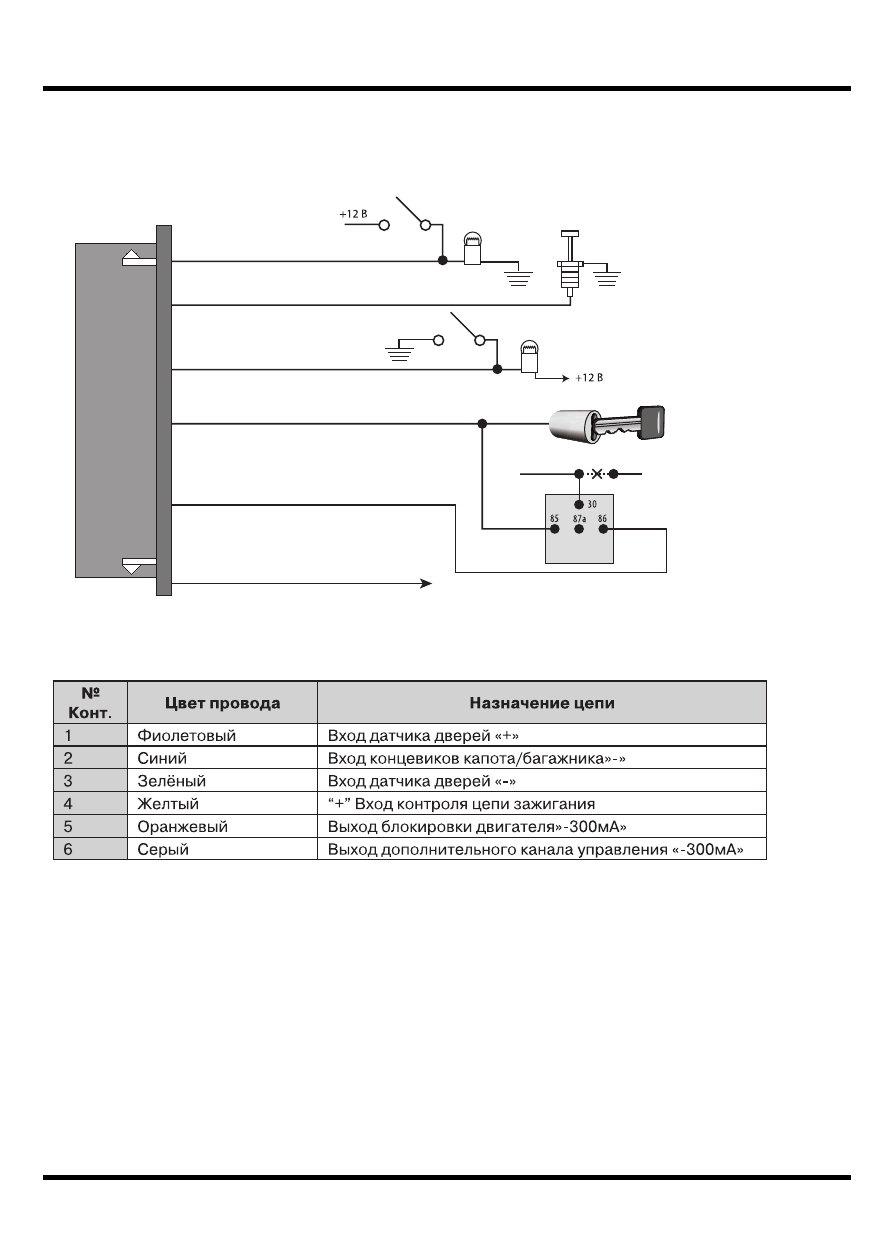

Схема подключения проводов слаботочного 6 контактного
разъема
Фиолетовый: Вход датчика дверей "+"
Зелёный: Вход датчика дверей "-"
Оранжевый: Выход блокировки двигателя "-300мА"
Оранжевый
Желтый
Красный
К реле стартера
Разрезать
От замка
зажигания
Желтый: Вход контроля цепи зажигания "+"
Серый - Выход дополнительного канала управления "-300мА"
Синий: Вход концевиков капота и багажника "-"
Расположение проводов в разъёме и их назначение
Фиолетовый провод – вход датчиков дверей "+"
Подключите фиолетовый провод к точке соединяющей завод
ские концевые выключатели дверей "положительного типа" (дат
чики такого типа применяются, например, на автомобилях марки
FORD).
Синий провод подключите к концевым выключателям капота и
багажника, имеющим " " потенциал при открытом капоте и багаж
нике.
