автомобильная охранная система руководство по установке
14
MYSTERY MX 203
запирание
отпирание
перерезать провод
отпирания
+12 В

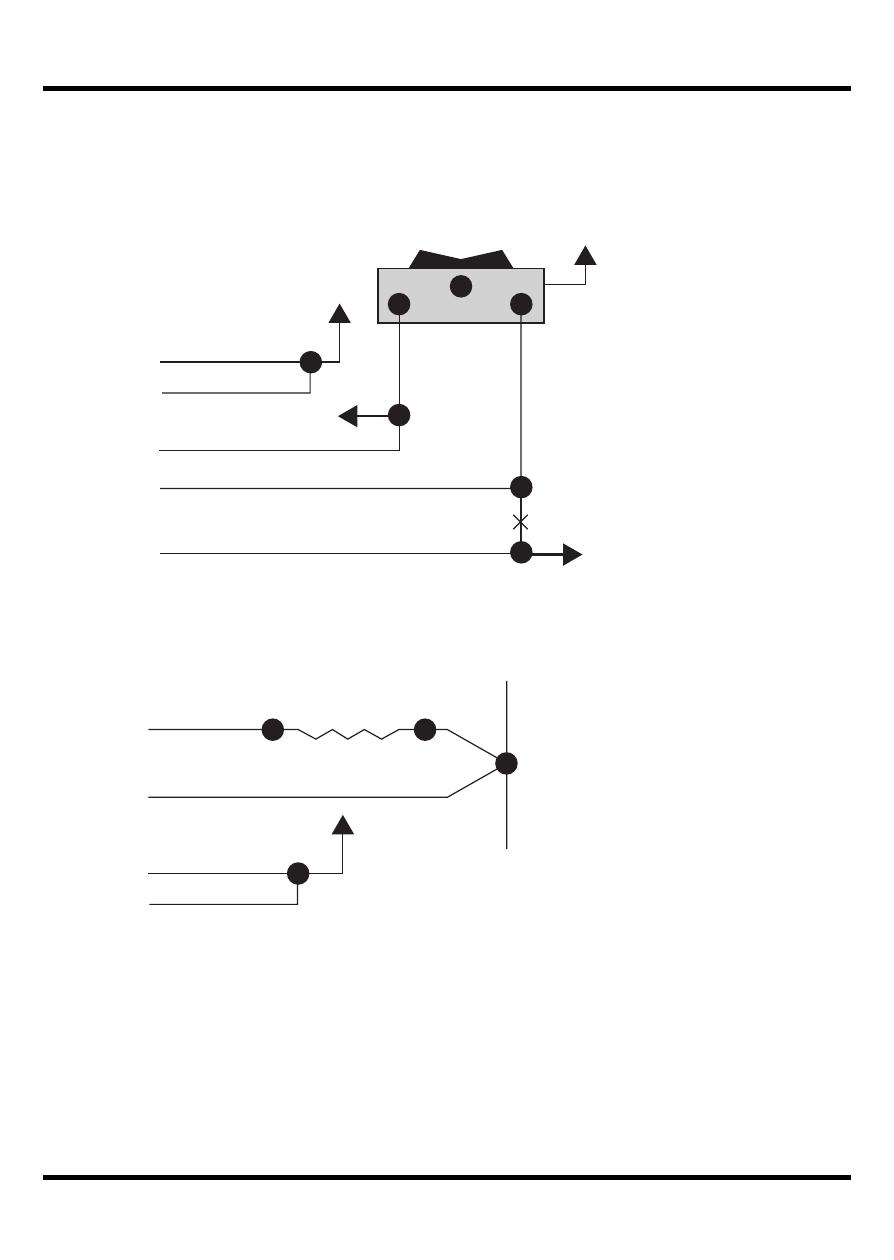

5 - проводная система центрального замка
с управлением запиранием дверей по плюсу
и отпиранием дверей импульсом переменной
полярности
штатная кнопка
зеленый / желтый
зеленый / белый
синий / желтый
синий / красный
синий / белый
+12 В
зеленый / желтый
зеленый / белый
синий / желтый
синий / белый
провод отпирания
и запирания
установить сопротивление
4,7 К 0,5 Вт
+12 В
Подключение к системе центрального замка
автомобиля Ford Probe
