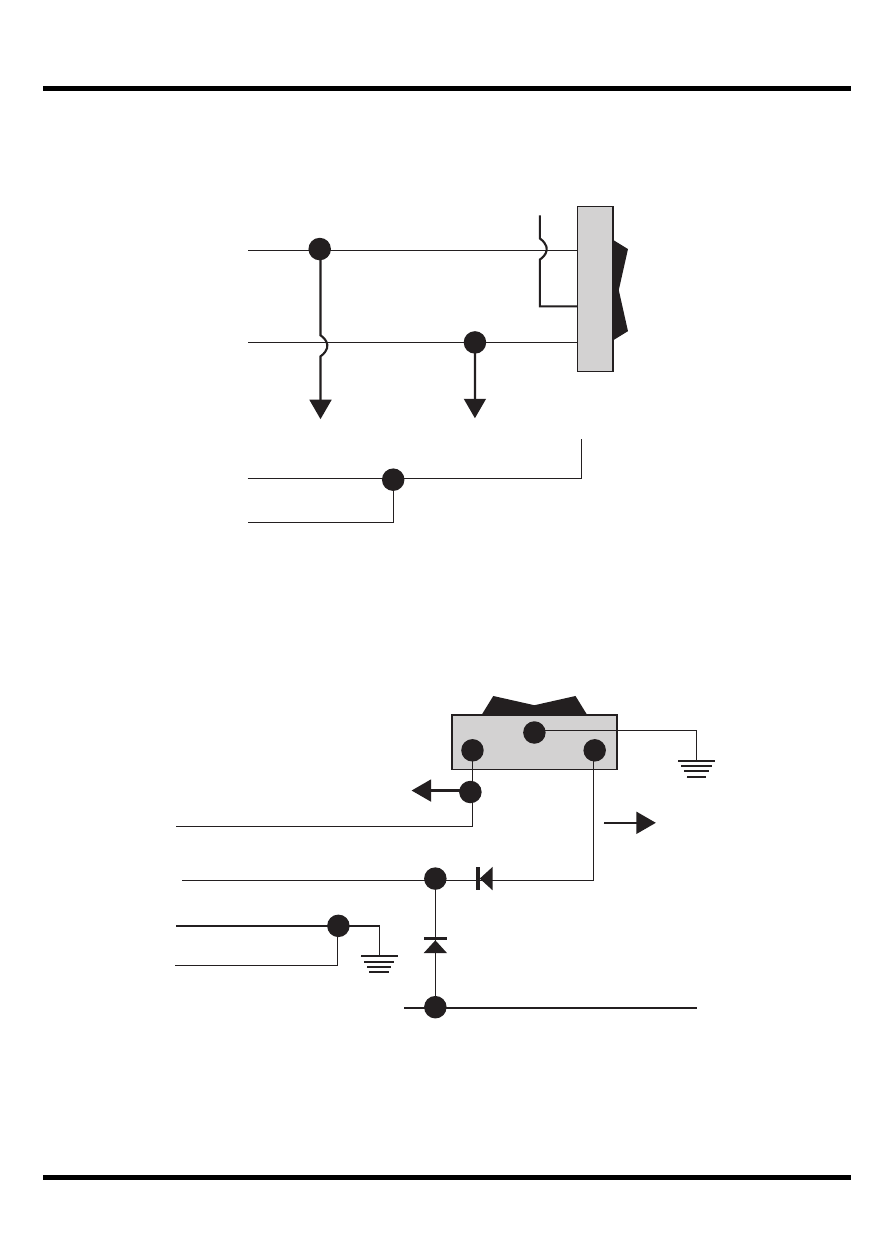

3-проводная система центрального замка
с управлением по плюсу
зеленый / желтый
синий / желтый
синий / белый
штатная
кнопка
запирание отпирание
+12 В
+12 В
3-проводная система центрального замка с управлением по минусу
на автомобилях со штатной сигнализацией или защитой
от случайного отпирания дверей детьми
зеленый / белый
зеленый / желтый
синий / желтый
синий / белый
запирание
отпирание
Диоды 1N4001
провод, отключающий штатную сигнализацию
при открывании дверей ключом, или провод
от замка двери, блокирующий случайное
отпирание дверей
штатная кнопка
