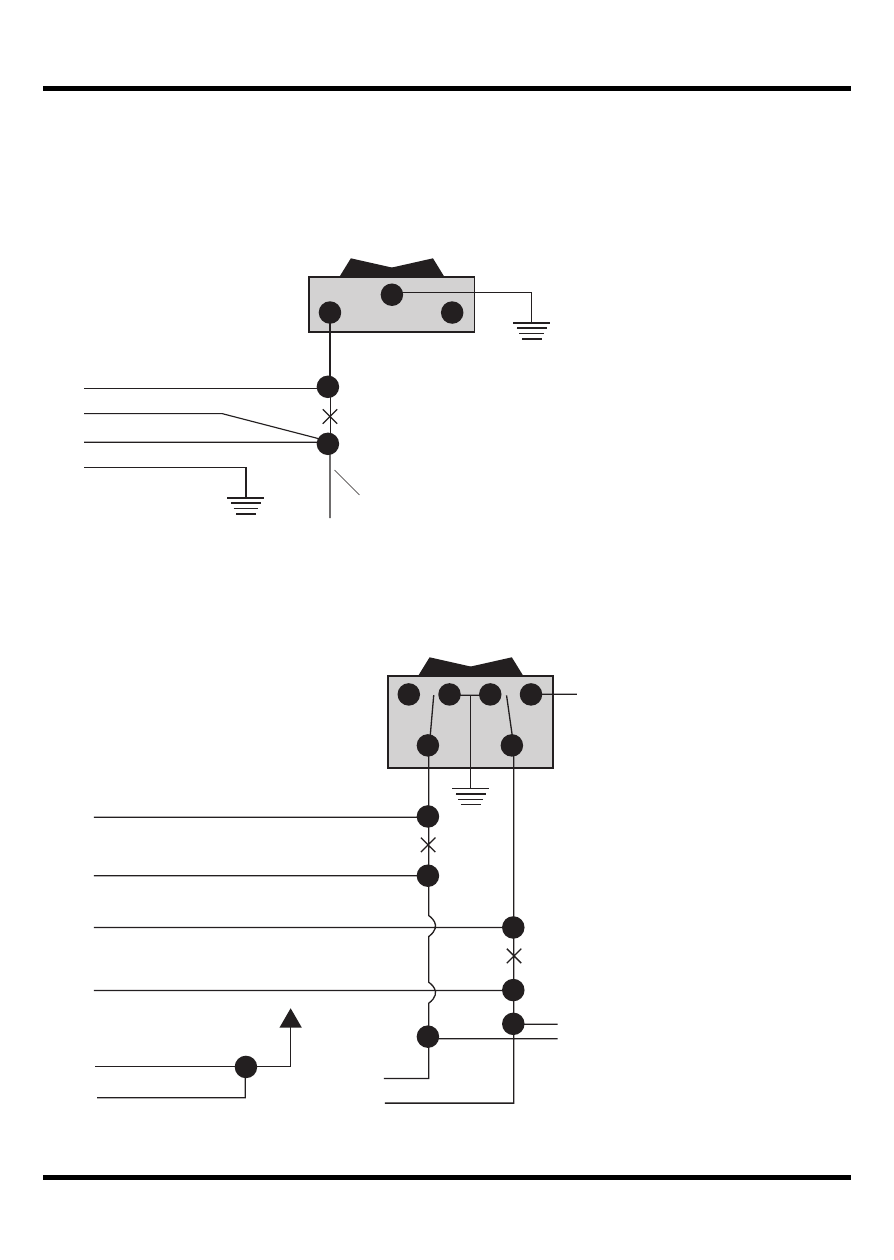

4-х проводная система центрального замка
с управлением отпиранием по минусу и управлением
запиранием отсутствием импульса
зеленый / белый
синий / белый
перерезать
штатный провод
отпирания / запирания
синий / желтый
зеленый / красный
штатная кнопка
зеленый / красный
к кнопкам остальных дверей
к электроприводу
двери водителя
перерезать провод
отпирания
перерезать провод
запирания
зеленый / желтый
синий / красный
синий / белый
синий / желтый
зеленый / белый
5 - проводная система центрального замка переменной полярности
штатная кнопка
+12 В
+12 В
штатная кнопка
в двери водителя
