Настройка меню УPОВЕНЬ СПЕЦИАЛИСТА (только для специалиста) | 49 RU

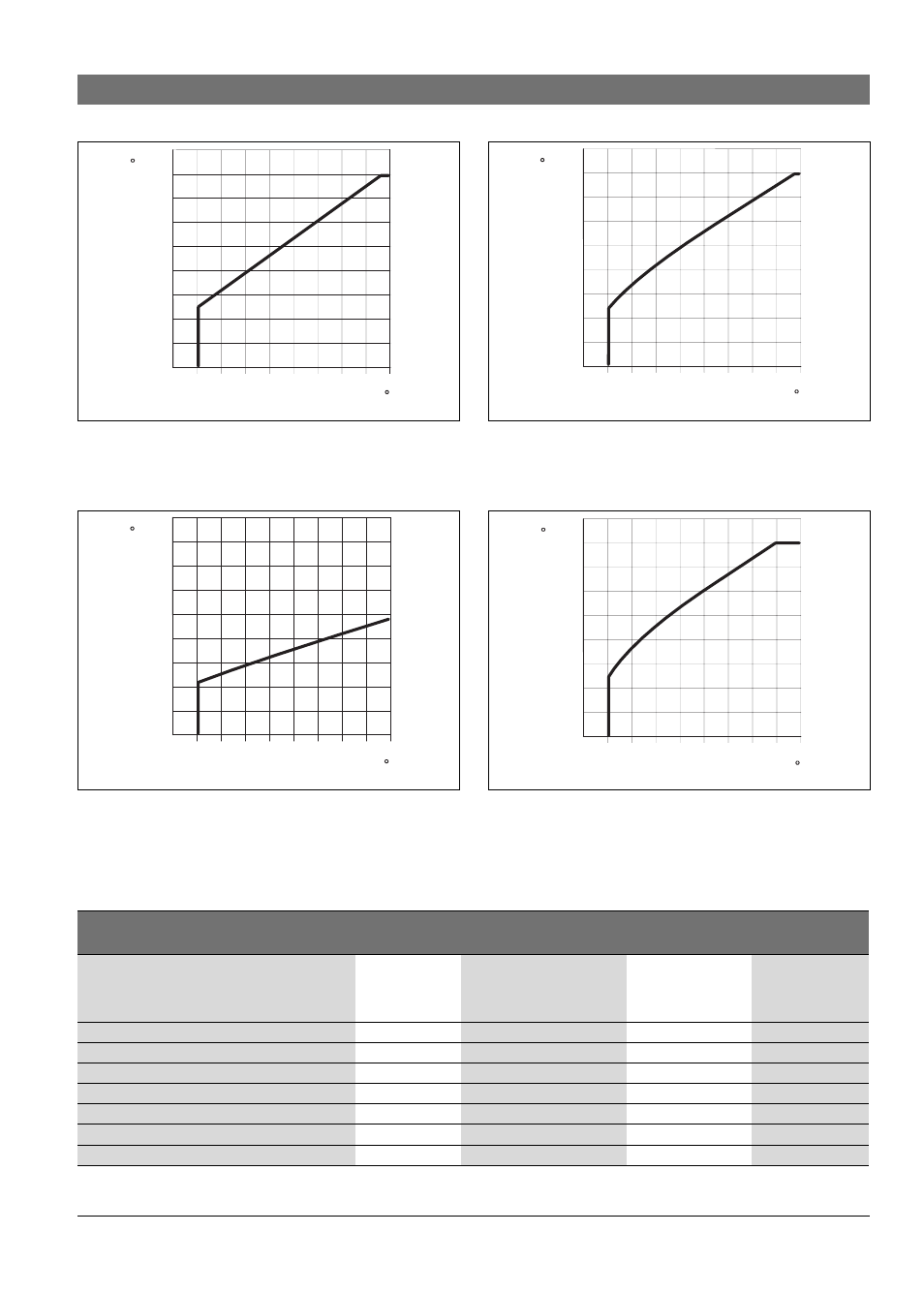

Рис 19 Основная настройка отопительной
кривой для метода начальной/
конечной точек
Рис 20 Основная настройка отопительной
кривой для подогрева пола
AT Наружная температура
Рис 21 Основная настройка отопительной
кривой для подогрева с
использованием радиаторов
Рис 22 Основная настройка отопительной
кривой для подогрева с
использованием конвекторов
VL Температура подающей линии
0 +10 +20 -10 -20
AT
10
20
30
40
50
60
70
80
90
VL
6 720 612 481-30.1R
C
C
0 +10 +20 -10 -20
AT
10
20
30
40
50
60
70
80
90
VL
6 720 612 481-29.1R
C
C
0 +10 +20 -10 -20
AT
10
20
30
40
50
60
70
80
90
C
VL
6 720 612 481-27.1R
C
0 +10 +20 -10 -20
AT
10
20
30
40
50
60
70
80
90
VL
6 720 612 481-28.1R
C
C
Основная настройка параметров
отопительной кривой
нижн/конечная
точка отопление теплый пол радиаторы конвекторы
Показатель поверхности нагрева
(фиксированное значение), кривизна
отопительной кривой
– 1.1 1.3 1.4
мин.наружная темп. – – 15 °C – 15 °C – 15 °C
нижняя точка 25 °C – – –
конечная точка 75 °C – – –
расчетные температуры – 45 °C 75 °C 80 °C
макс. температура подачи 80 °C 55 °C 80 °C 80 °C
Температура помещения Offset 0,0 K 0,0 K 0,0 K 0,0 K
выкл. отопления при наружной температуре 20 °C 20 °C 20 °C 20 °C
