6 720 619 936 (2009/09)
12 | Монтаж (только для специалиста)
RU

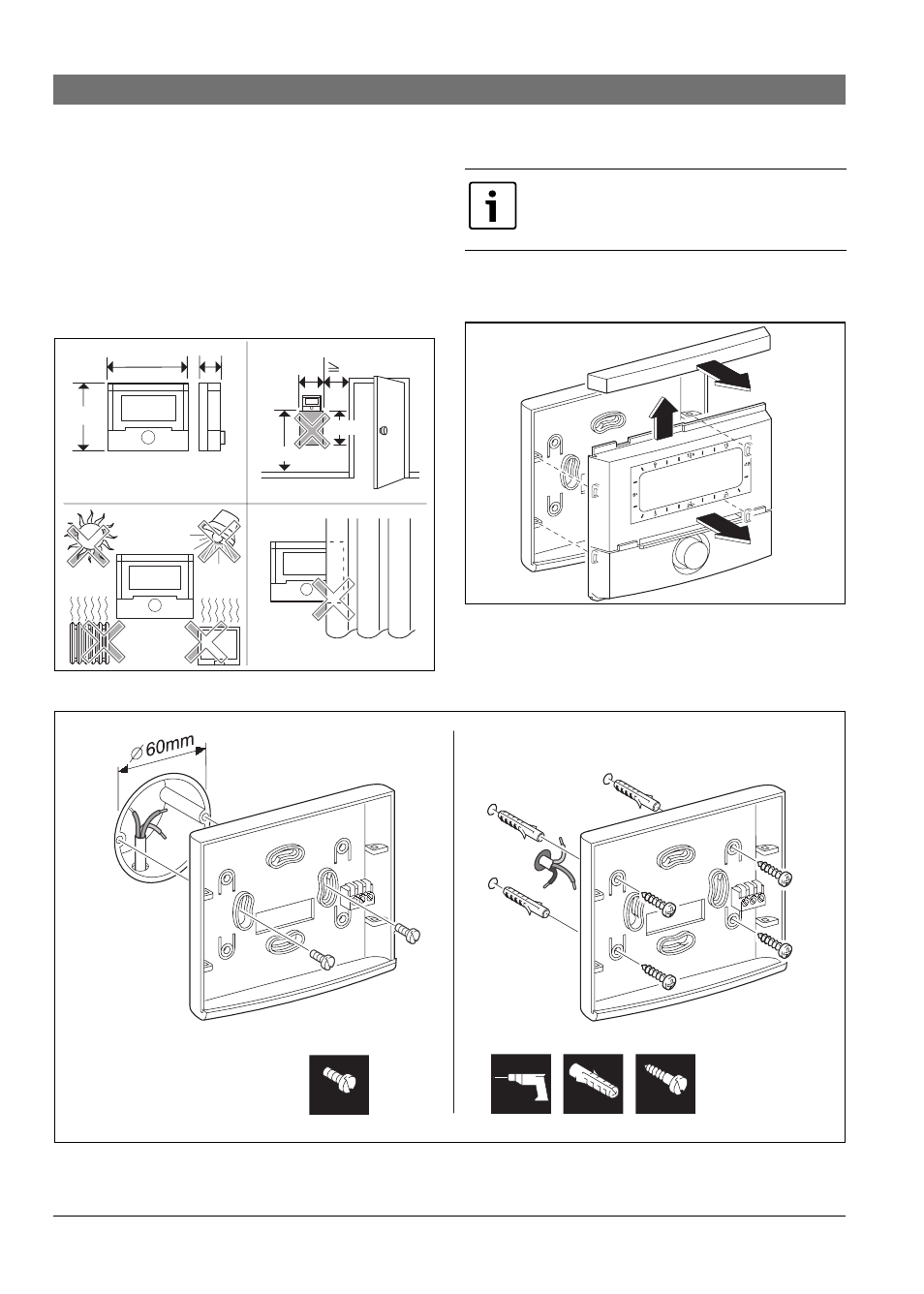

3.1.2 Монтаж на стену
Качество работы регулятора зависит от места
монтажа.
Место монтажа (= помещение с основной
температурой для системы отопления) должно
быть пригодным для регулировки отопления.
B Выбрать место монтажа.
Рис 8
B Снять верхнюю часть и задвижную раму с
цоколя.
Рис 9
B Установить цоколь.
Рис 10
6 720 612 481-03.1R
0,3 m
0,3 m
1,2 - 1,5 m
0,6 m
119 mm
134 mm
35 mm
Поверхность монтажа на стене
должна быть ровной.
1.
2.
3.
6 720 612 220-27.1J
6 720 612 220-07.1R
6 mm
3,5 mm
6 mm
3,5 mm
