6 720 619 936 (2009/09)
10 | Сведения о принадлежности
RU
2.5
Пример установки

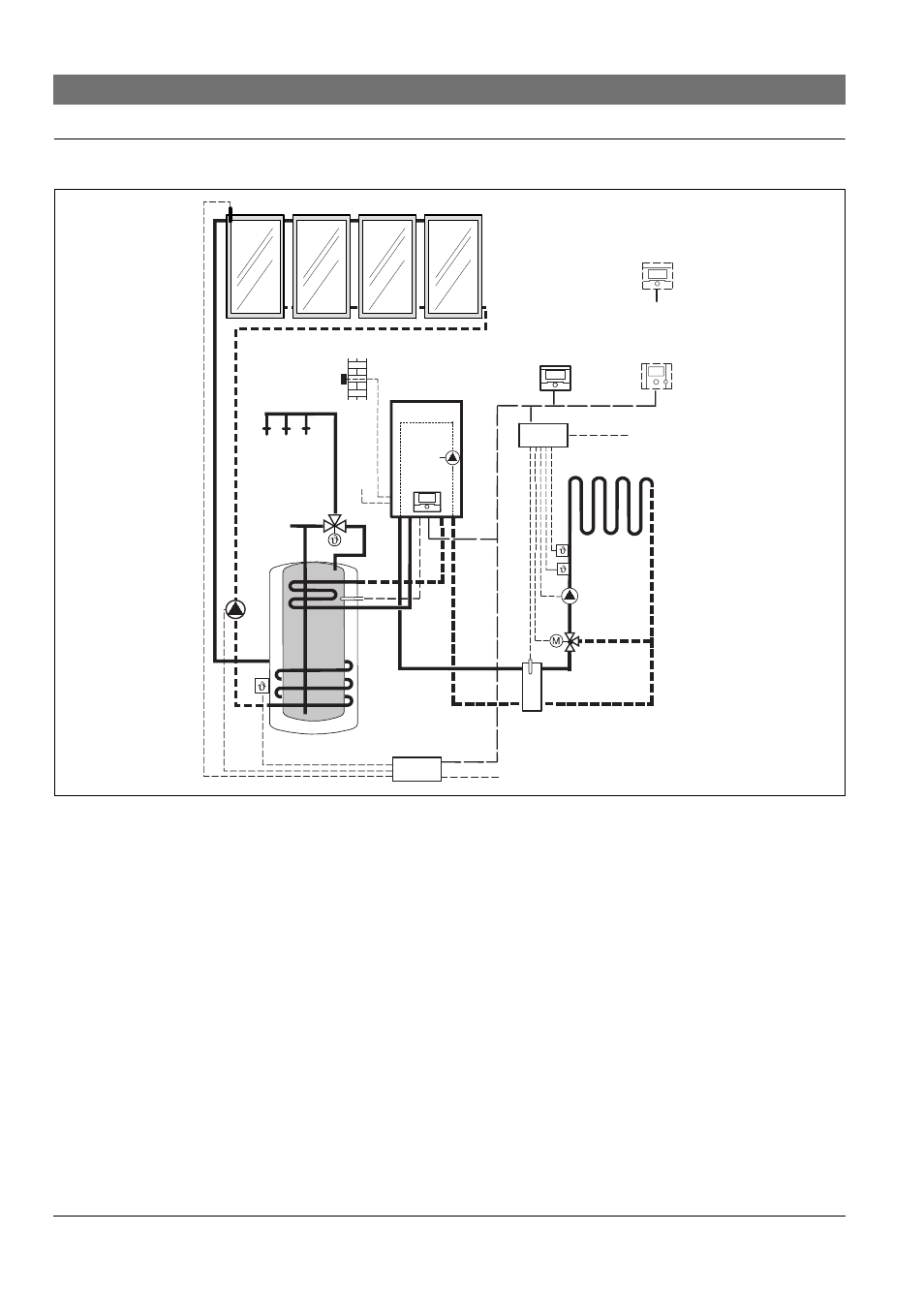

Рис 3
Упрощённая схема установки (схема, предусмотренная для монтажа и прочие возможности
в плановой документации)
AF
Датчик наружной температуры
FB 10
Дистанционное управление
FB 100
Дистанционное управление
FK
Плоский коллектор
FW 100
Регулятор, зависящий от погодных условий
с управлением системой солнечного
коллектора
HK
Отопительный контур
HP
Насос системы нагрева
HW
Гидравлический разделитель
IPM 1
Модуль для одного отопительного контура
ISM 1
Модуль для приготовления горячей воды с
помощью солнечной энергии.
KW
Ввод холодной воды
M
Серводвигатель смесителя
MF
Температурный датчик подающей линии,
отопительный контур со смесителем
P
Циркуляционный насос отопительного
контура
SF
Температурный датчик бойлера (NTC)
SP
Насос системы солнечного коллектора
S...solar
Комбинированный солнечный бойлер
T
1
Датчик температуры коллектора
T
2
Датчик температуры бойлера внизу (вода в
системе отопления)
TB
Прибор контроля температуры
TWM
Термостатический смеситель санитарной
воды
VF
Общий датчик подающей линии
WW
Подключение горячей воды
1)
FW 100может быть установлен по выбору в
тепловом генераторе или укреплён на стене.
2)
Опционально FB 10 или FB 100
6 720 613 557-01.2O
WW
TWM
KW
S...solar
SP
SF
HK
MF
TB
M
P
1)
FW 100
FB 10
VF
230V AC
T
2
AF
FK
230V AC
ISM1
2)
T
1
FB 100
2)
HP
1)
FW 100
HW
IPM1
230V AC
