Монтаж (только для специалиста) | 15
RU

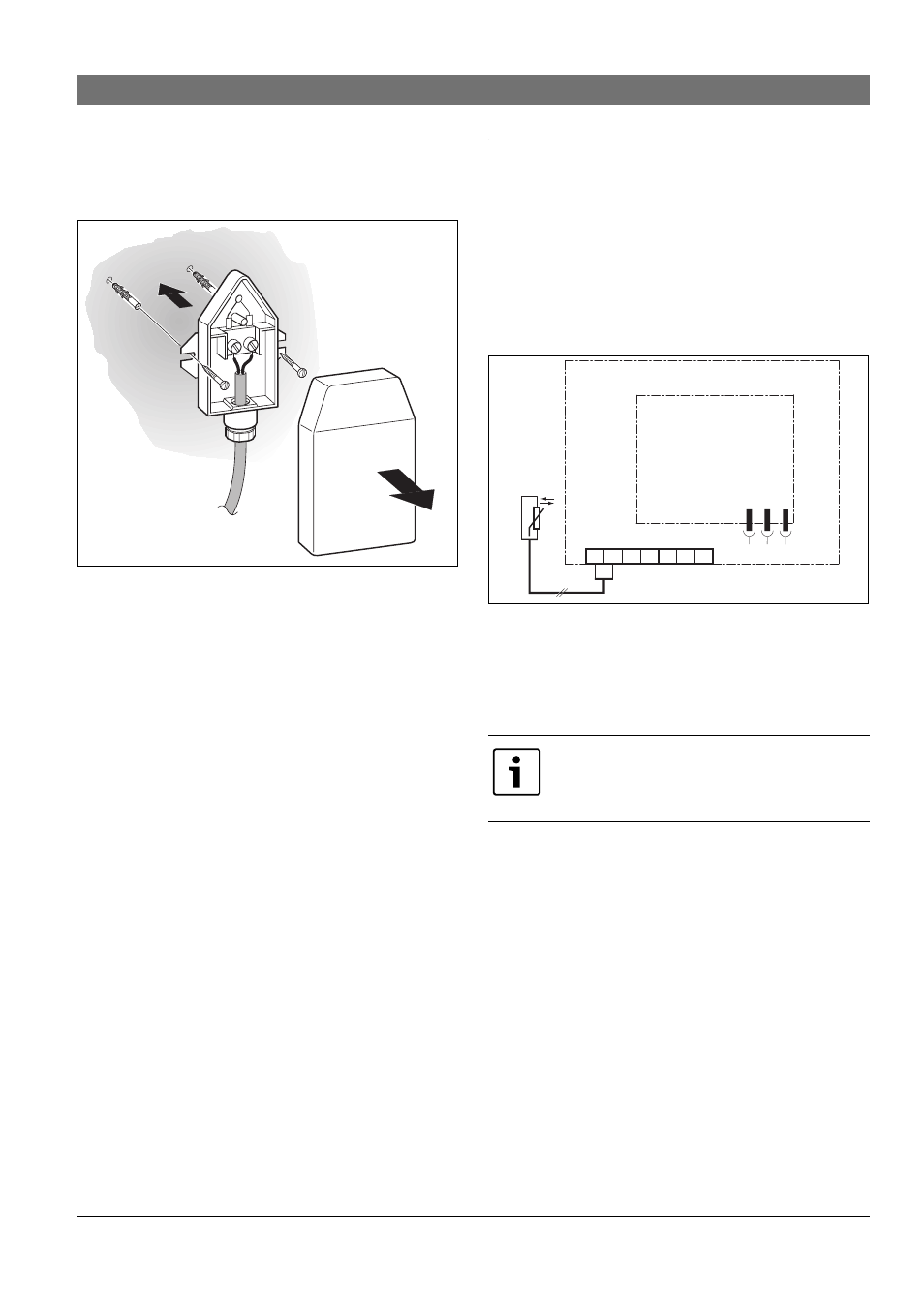

B Снять крышку.
B Корпус датчика прикрепить к наружной
стене с помощью двух винтов.
Рис 13
3.1.4 Монтаж других принадлежностей
B Установить принадлежности в соответствии
с законодательными предписаниями и
руководством по монтажу из комплекта
поставки.
3.1.5 Утилизация
B При утилизации упаковки соблюдать
экологические нормы.
B При замене одного из компонентов
утилизировать старый компонент в
соответствии с экологическими нормами.
3.2
Электрические соединения
3.2.1 Электрическое подключение в
отопительном котле
B При монтаже регулятора автоматически
устанавливается подключение к BUS-шине с
помощью трёх контактов (
Æ рисунок 6 на
странице 11).
Рис 14
Регулятор встроен с помощью
контактов BUS-шины в модуль с
Heatronic 3 с подключением к BUS-
шине.
1.
2.
6
720
610
967-10.2J
Через третий контакт регулятор
определяет, что он встроен в
отопительный котел.
FW 100
1
2
4
B
B
6 720 613 557-02.1R
ST 19
Heatronic 3
A
F
AF
