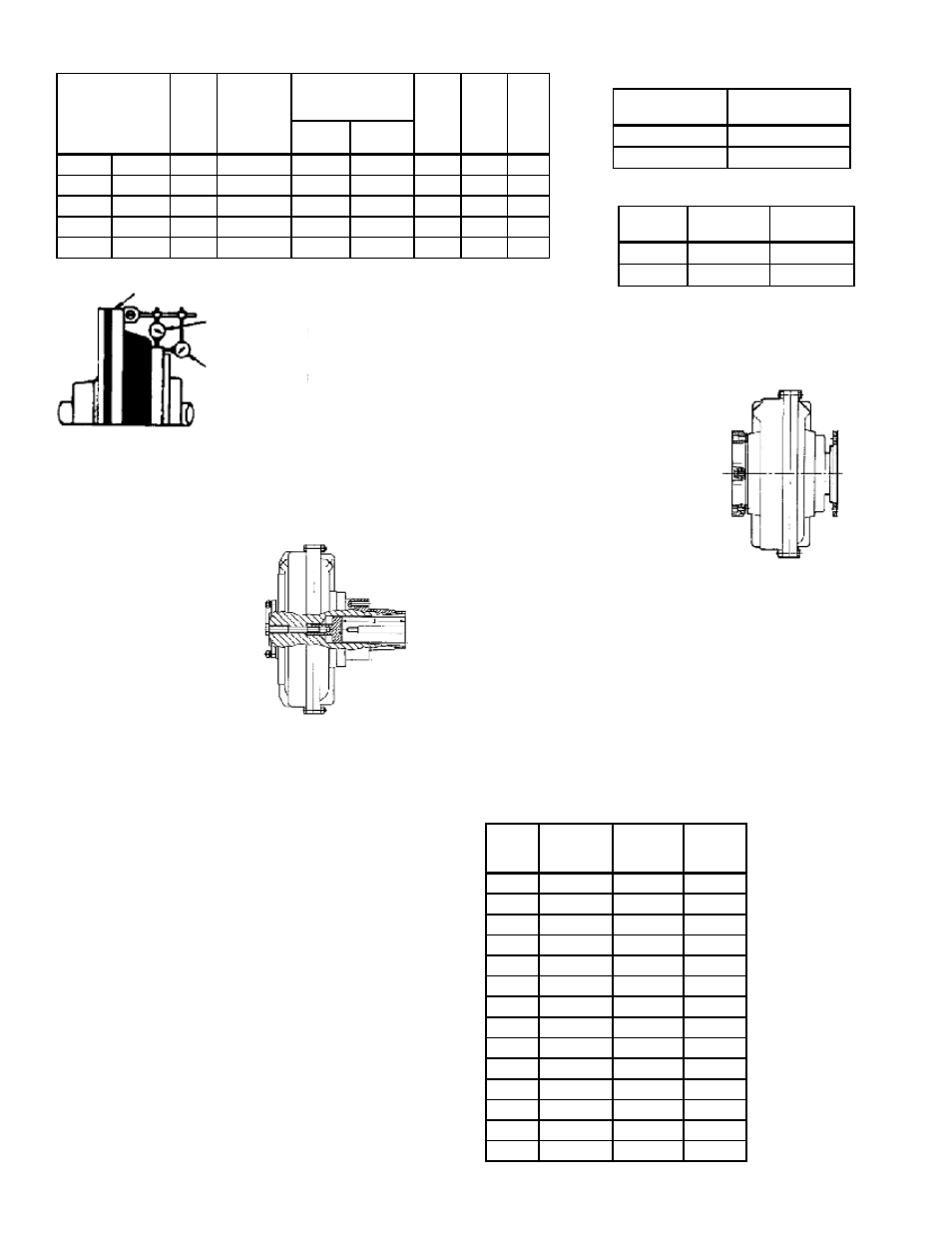

Инструкция по эксплуатации Baldor Гидравлические муфты
Страница 3
3
Таблица 3
Гидравлическая
муфта,
размер
Размер
муфты
Размер
фланцевого
узла
Крутящее усилие
(Н-м)
A
(Н-м)
B
(Н-м)
D
E
Стальные
фланцы
Железные
фланцы
11
KCP/CKCP
PH 96
PX 80
32,8
32,8
33,9
33,9
0,025
12
KCP/CKCP
PH 116
PX 100
54,2
54,2
40,7
33,9
0,030
13
KCP/CKCP
PH 131
PX 110
54,2
54,2
47,5
33,9
0,035
15, 17, 19
KCP/CKCP
PH 172
PX 140
130
122
67,8
81,4
0,045
21, 24
KCP/CKCP
PH 192
PX 160
130
244
88,1
146,4
0,050
5. Проверьте соосность вала высокоскоростной муфты PARAFLEX®.
БОЛТОВОЕ КОЛЬЦО
ИНДИКАТОР ДЛЯ
ПРОВЕРКИ ПАРАЛЛЕЛЬНОЙ
СООСНОСТИ
ИНДИКАТОР ДЛЯ
ПРОВЕРКИ УГЛОВОЙ
СООСНОСТИ
Несмотря на выравнивание при монтаже обычно во время эксплуатации
может развиваться некоторая параллельная и угловая несоосность из-за
смещений приводного и ведомого блоков. Проверьте параллельную и
угловую соосность посредством установки индикаторов у наружного
диаметра фланца (см. схему выше) и проворачивания муфты на 360°. Для
обеспечения корректности монтажа показания индикатора не должны
превышать значения, указанные в столбце E таблицы 3. Результаты
выравнивания должны быть повторно проверены после любых перемещений.
МОНТАЖ:
Модель KSD:
Данная гидравлическая муфта должна монтироваться на конце ведущего
вала со шкивом на гидравлической муфте.
Размеры с 7 до 13 оснащены переходным патроном. Произведите
монтаж в приведенном ниже порядке:
1. Установите шпонку вровень с торцом приводного вала.
2. Установите шкив на ступицу гидравлической муфты, затяните винты
втулки надлежащим образом (см. приведенные рекомендованные
значения крутящих усилий).
3. Установите узел муфты на приводной вал (может потребоваться открыть
переходник с пазом посредством толкания вывернутого центрального
винта под шестигранник). Убедитесь в невозможности наезжания
переходника с пазом на любой радиус или выступ приводного
вала. Примечание. Вал должен выступать в переходник с пазом на
минимальное расстояние 63,5 мм.
4. Затяните винт под шестигранник, удерживающий переходной патрон.
ПРЕДуПРЕжДЕНИЕ: Гидравлическая муфта устанавливается на конце
вала и обязательным требованием является наличие защитного
ограждения.
Размеры с 15 до 24 не оснащены переходным патроном. Произведите
монтаж в указанном ниже порядке:
1. Для установки гидравлической муфты KSD или CKSD может
потребоваться нарезать вал двигателя. Величины приведены в
таблице 2.
2. Установите гидравлическую муфту на вал двигателя при помощи
резьбового стержня (см. рис. 2) и двух ключей (удерживая ключ A,
проворачивайте ключ B для втягивания муфта на вал двигателя).
3. После посадки заблокируйте муфту при помощи фиксирующего болта.
Резьба фиксирующего болта должна иметь параметры для монтажа,
указанные в таблице 2.
Таблица 4. Рекомендованные крутящие
усилия для фиксирующего болта
Размер
Крутящее усилие
(макс.)
¾–10 UNC
339 Н-м
7/8–9 UNC
474,5 Н-м
Для обеспечения надлежащей фиксации убедитесь
в чистоте и отсутствии задиров на валах, а также
смажьте контактные поверхности маслом или смазкой с
противозадирными присадками.
Рис. 6.
Рис. 5.
ДЕМоНтАж См: указания раздела 3 на стр. 2.
Модели KCM и CKCM:
Данная муфта является готовым блоком и устанавливается между двумя
половинами гибкой зубчатой муфты с двойным зацеплением. Конструкция
половин зубчатой муфты должна включать защищенный, но не открытый
болт. Произведите монтаж в указанной ниже последовательности:
1. Задайте расстояние между валами приводного и ведомого
оборудования, см. таблицу ниже.
2. Установите половины зубчатой муфты на каждый вал.
3. Выровняйте валы с общим допуском 0,030 по индикатору.
4. Установите гидравлическую муфту.
5. Затяните болты муфты с рекомендованным монтажным крутящим
усилием, см. руководство по эксплуатации зубчатой муфты.
Рис. 7.
Таблица. 6. Расстояние между концами валом для
муфт KCM/CKCM
Размер
Межосевое
расстояние
KCM
Межосевое
расстояние
CKCM
Размер
зубчатой
муфты
7
5,63
–
201
8
5,83
–
201
9
7,09
–
201½
11
7,44
–
201½
12
7,91
10,55
201½
13
8,31
11,28
201½
15
10,04
13,15
202½
17
10,04
13,27
202½
19
10,04
13,27
202½
21
12,78
16,80
202½
24
12,78
16,80
202½
27
14,70
20,96
203½
29
15,84
22,10
203½
34
18,79
25,21
204
ПРИМЕЧАНИЕ: Фланец
первичной стороны
гидравлической муфты
имеет ненарезанные
отверстия для болтов
зубчатой муфты, а
фланец выходной
стороны имеет резьбу.
Блок гидравлической
муфты поставляется
с двумя комплектами
вспомогательных
принадлежностей.
Данные комплекты
включают болты, гайки,
пружинные шайбы и
прокладки.
Таблица 5. Рекомендованные крутящие
усилия для фиксируемых болтами шкивов
Кол-во
Размер
Крутящее
усилие
12
M10
40,7 Н-м
8
M14
81,4 Н-м
