Инструкция по эксплуатации Baldor Гидравлические муфты
Страница 2
2
Для монтажа гидравлических муфт моделей KCP и CKCP может потребоваться нарезание двигателя вала. Величины приведены в таблице 2.

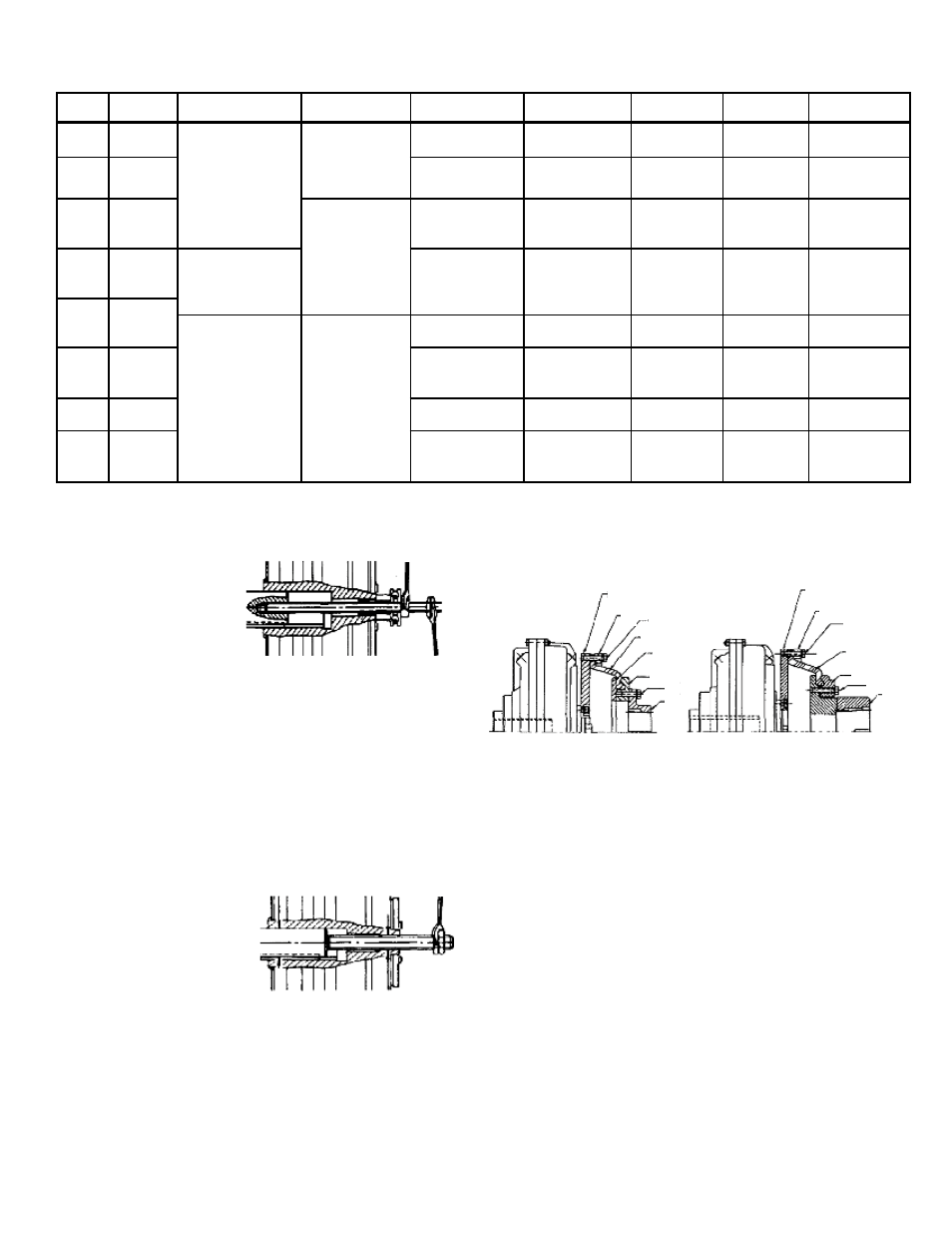

Таблица 2
Размер Гидр. муфта,
прох. отв.
Монтажная резьба
Резьба корпуса
для демонтажа
KCP, мин.
длина стержня
CKCP, мин.
длина стержня
KSD, мин.
длина стержня
Двиг., вал,
глуб. отв.
Двиг., вал,
глуб. резьбы
11
1,625
1/2-13
СТАНДАРТНАЯ КРУПНАЯ
РЕЗЬБА (UNC)
3/4-10
СТАНДАРТНАЯ КРУПНАЯ
РЕЗЬБА (UNC)
12
–
–
2,25
1,5
1,875
12
1,625
1,875
12
14
–
2,25
1,5
13
1,875
7/8-9
СТАНДАРТНАЯ КРУПНАЯ
РЕЗЬБА (UNC)
12
15
–
2,25
1,5
2,125
2,375
15
2,125
3/4-10
СТАНДАРТНАЯ КРУПНАЯ
РЕЗЬБА (UNC)
15
17
20
2,25
1,75
2,375
2,875
17
2,375
2,875
7/8-9
СТАНДАРТНАЯ КРУПНАЯ
РЕЗЬБА (UNC)
1-1/4–7
СТАНДАРТНАЯ КРУПНАЯ
РЕЗЬБА (UNC)
15
18
23
2,5
2
3,375
19
2,375
15
18
23
2,5
2
2,875
3,375
21
2,375
17
21
25
2,5
2
3,375
24
2,875
17
21
27
2,5
2
3,375
3,875
2. Произведите монтаж гидравлической муфты согласно
указанному ниже:
При помощи резьбового стержня (см. рис. 1) и двух ключей (удерживая
ключ A, проворачивайте ключ B для втягивания муфты на вал двигателя).
Для обеспечения надлежащей фиксации убедитесь в чистоте и отсутствии
задиров на валах, а также смажьте контактные поверхности маслом
или смазкой с противозадирными присадками. Примечание. В случае
выполнения горячей посадки (не рекомендуется) не повышайте температуру
выше 95°С в связи с опасностью невосстановимых повреждений масляных
уплотнений. Крутите ключ B до полной посадки конца вала двигателя
в проходном отверстии муфты. Затяните два установочных винта для
фиксации гидравлической муфты. Снимите резьбовой стержень.
Важное примечание: Крепление муфты KCP/CKCP должно обязательно
обеспечивать размещение гидравлической муфты на первичной стороне
(стороне двигателя).
3. Произведите демонтаж гидравлической муфты согласно
указанному ниже.
Выверните фиксирующие винты.
Зацепите предназначенный для демонтажа резьбовой стержень
C (отличается от монтажного резьбового стержня) в заднюю часть
гидравлической муфты (рис. 3). Продолжайте закручивать стержень
в вал двигателя. Данное действие приведет к сдвижению корпуса
гидравлической муфты с вала двигателя.
Для моделей KSD, оснащенных переходным патроном (размеры 7 по 13),
выполните указанные ниже действия:
1. Извлеките ключ под шестигранник, крепящий переходной патрон.
2. Простучите корпус гидравлической муфты деревянным молотком.
Гидравлическая муфта должна отделиться от вала двигателя.
3. Снимите узел первичного вала и муфты со шкивом с переходной
манжеты вала двигателя. Снимите шкив со ступицы.
4. Прикрепите муфту PARA-FLEX® к гидравлической муфте и
ведомому оборудованию:
Соедините промежуточную пластину (#4) к блоку гидравлической
муфты. Для размеров 11 и 12 моделей KCP/CKCP затяните крепящие
промежуточную пластину гайки с крутящим усилием 24,4 Н-м. Для
размеров 13, 15, 17 и 19 величина крутящего усилия составляет 48 Н-м. Для
размеров 21 и 24 величина крутящего усилия составляет 133 Н-м.
Перед установкой гибкого элемента надвиньте на фланец и оставьте
болтовое кольцо на валу. Извлеките винты зажимного кольца и внутреннее
зажимное кольцо. Разместите внутреннее зажимное кольцо внутри
соединительного элемента муфты и прикрепите к фланцу, расположив
буртик элемента на фланце. Затяните винты зажимного кольца
попеременно и равномерно с крутящими усилиями, указанными в столбце
A таблицы 3. В муфтах размеров 15 по 24 снимите и оставьте внешнее
зажимное кольцо на валу. Прикрепите распорную ступицу к зажимному
кольцу (внешнему для размеров 11-13 и внутреннему для размеров 15-
24). Затяните с крутящими усилиями, указанными в столбце D таблицы 3.
Установите втулку TAPER-LOCK на фланец. Поверните элемент на фланце и
установите зажимное кольцо и винты.
Установите болтовое кольцо и винты в требуемое положение. Затяните
винты через болтовое кольцо и элемент до промежуточной пластины
гидравлической муфты. Затяните винты попеременно и равномерно с
крутящими усилиями, указанными в столбце В таблицы 3.
Рис. 2.
C
Рис. 3.
4
5
6
8
7
1
3
2
KCP 11-13
4
5
6
1
8
7
3
KCP 15-24
Рис. 4.
1. ГИБкИй элЕМЕНт
2. ВНутРЕННЕЕ зАжИМНоЕ кольцо
3. ВНЕшНЕЕ зАжИМНоЕ кольцо
4. ПРоМЕжутоЧНАя ПлАстИНА
ГИДРАВлИЧЕской Муфты
5. БолтоВоЕ кольцо
6. ВИНты узлА ДИскА
7. ВИНты зАжИМНоГо кольцА
8. РАсПоРНАя стуПИцА
ПРИМЕЧАНИЯ: ДлЯ РАЗмЕРов 11–13 НЕоБхоДимоСТЬ в НАРЕЗАНии вАлА оТСУТСТвУЕТ.
в случае высверливания и нарезания вала двигателя установите резьбовой стержень в вал двигателя, вставьте шпонку и следуйте указаниям методики монтажа с шага 2.
A
B
