Физическое описание

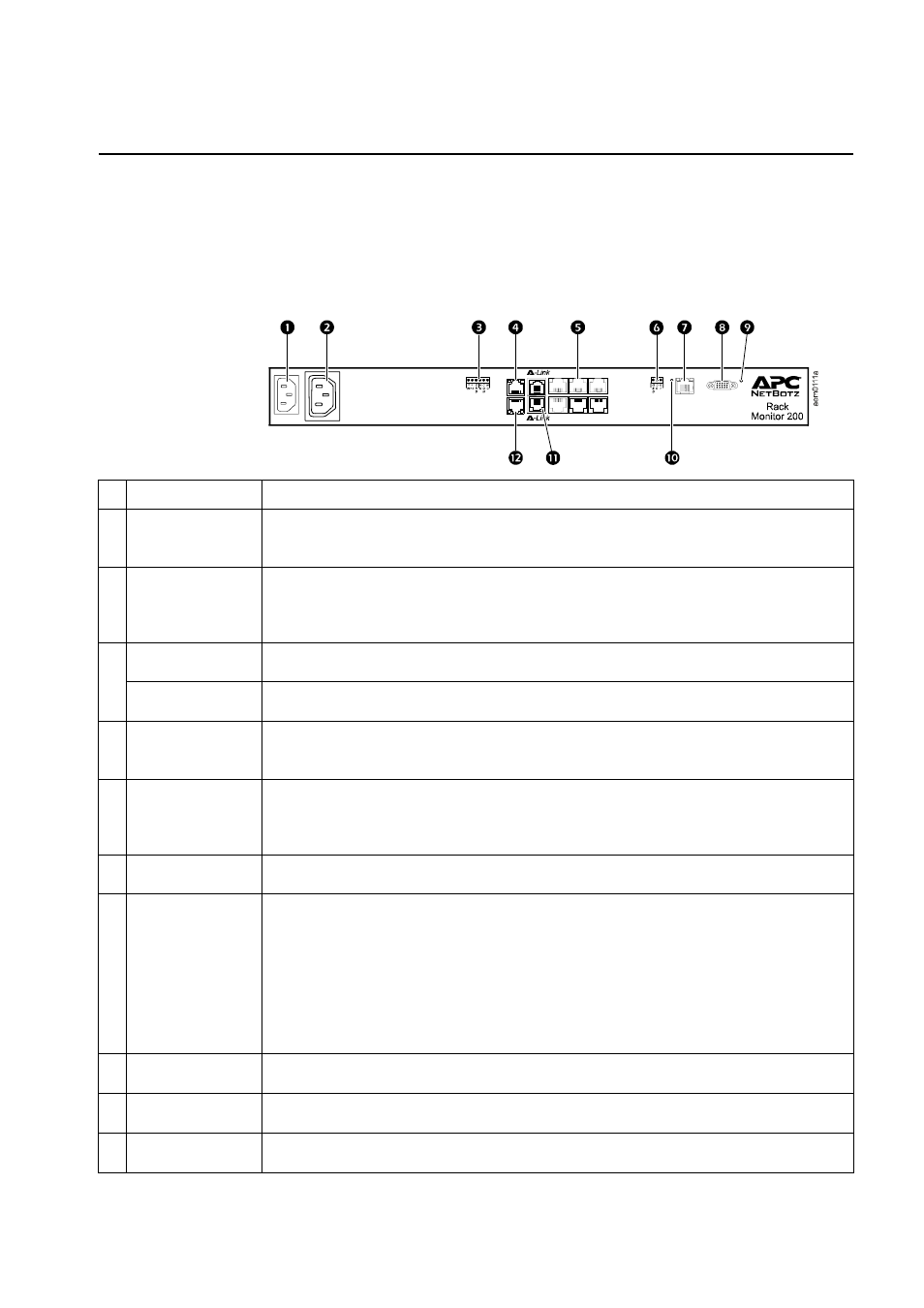

Задняя панель
Штифты для монтажа без применения инструментов позволяют выполнять установку в стойки
и монтажные шкафы APC NetShelter
®
VX и SX без использования U-секций. (Более подробную
информацию см. в разделе «Установка с помощью штифтов для монтажа без применения
Передняя
панель
Элемент
Описание
Входной
разъем линии
переменного тока
Подключение входного питания, см. раздел «Технические характеристики» на стр. 23
для получения информации о напряжении.
Коммутируемый
выходной разъем
Обеспечивает подачу питания с максимальной общей силой тока 10 A на устройство.
Активирует подключенное устройство в случае возникновения запрограммированных
событий. (Например, к этому выводу может быть подключен вентилятор, а вывод может
быть настроен на включение при превышении верхнего предела датчика температуры.)
Выходное
напряжение
Обеспечивает подачу напряжения 12 В постоянного тока или 24 В постоянного тока
(75 мА) на подключенное устройство.
Выходные
контакты реле
Используются для подключения внешних устройств с релейным управлением.
Порт для
периферийного
оборудования
Не используется.
Порты датчиков
Используются для подключения датчиков APC и датчиков с сухими контактами сторонних
производителей. (Список применимых датчиков APC см. в разделе «Подключение
датчиков к портам» на стр. 9.) Для подключения датчиков с сухими контактами
сторонних производителей требуется кабель с сухим контактом NetBotz (NBES0304).
Порт Modbus
RS-485
Обеспечивает подключение к системе диспетчеризации инженерного оборудования
здания (BMS) по протоколу Modbus.
Сетевой порт
10/100 Base-T
Обеспечивает подключение к сети; индикаторы состояния и линии показывают
сетевую активность:
Индикатор состояния — мигает оранжевым и зеленым светом при запуске; показывает
состояние подключения к сети (постоянный зеленый свет — IP-адрес установлен;
мигающий зеленый — попытка получить IP-адрес).
Индикатор линии: мигание обозначает сетевую активность (зеленый — работа на
скорости 10 Мбит/с; оранжевый — на скорости 100 Мбит/с).
Консольный
порт RS-232
Используется для подключения конфигурационного кабеля RS-232 при конфигурации
начальных параметров сети.
Кнопка «Reset»
(Сброс)
Сброс блока NetBotz 200.
Индикатор
питания
Показывает, подается ли на устройство питание (зеленый — питание подается;
не горит — питание не подается).
