Руководство по установке и быстрой настройке монитора NetBotz Rack Monitor 200
12

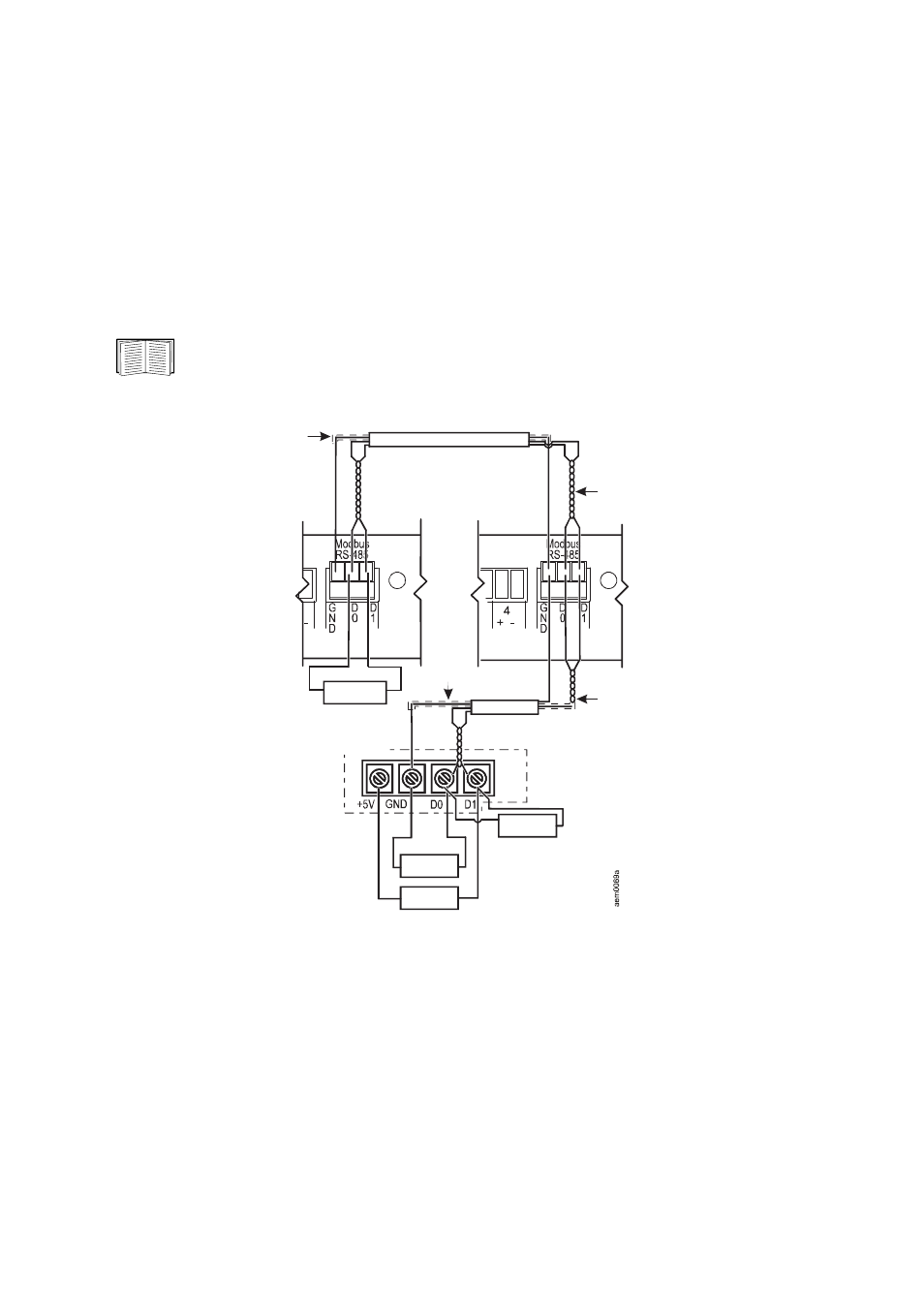

Подключение к интерфейсу Modbus
Для подключения к системе диспетчеризации инженерного оборудования здания используйте
интерфейс Modbus RS-485. Интерфейс Modbus поддерживает 2-проводной интерфейс RS-485
с дополнительным заземлением. Для Modbus требуются как согласующие резисторы, так
и поляризационные резисторы на ведущем устройстве шины. К каждой концевой клемме шины
должен быть подключен резистор на 150 Ом (прилагается), а на шине между D1 и +5 В постоянного
тока, а также между D0 и заземлением также должны быть подключены резисторы на 400–650 Ом
(прилагаются). Modbus можно сконфигурировать для работы на скорости либо 9600, либо 19200 бит/с.
По умолчанию установлено 9600 бит/с.
Более подробную информацию см. в стандарте Modbus по адресу .
ЗАЩИТНОЕ
ЗАЗЕМЛЕНИЕ
ЗАЩИТНОЕ
ЗАЗЕМЛЕНИЕ
Питание
Питание
ВИТАЯ ПАРА
D0 и D1
ВИТАЯ ПАРА
D0 и D1
УСТРОЙСТВО 2 УСТРОЙСТВО 1
КОНТРОЛЛЕР
150 ОМ
499 ОМ
499 ОМ
150 ОМ
