11
Руководство по установке и быстрой настройке монитора NetBotz Rack Monitor 200
Подключение датчиков и модулей датчиков
к портам A-Link
К портам A-Link можно подключить каскадом до двенадцати модулей датчиков NetBotz Rack
Sensor Pod 150 (NBPD0150) и до восьми датчиков температуры с цифровым дисплеем (AP9520T)
и датчиков температуры/влажности с цифровым дисплеем (AP9520TH). Блоки NetBotz 200 можно
подключать каскадно. Используйте один блок NetBotz 200 на систему. A-Link представляет собой
собственный вариант шины CAN (Controller Area Network) компании APC. Устройства, совместимые
с А-Link, не являются устройствами Ethernet и не могут находиться одновременно с другими
сетевыми устройствами (например концентраторами и коммутаторами) на одной шине Ethernet.
Перед выполнением этой процедуры ознакомьтесь с инструкциями по установке модулей датчиков
NetBotz Rack Sensor Pod 150 и датчиков. Кроме того, при каскадном подключении десяти и более
устройств к системе необходимо подключить дополнительный источник питания (источник
питания 100–230 В переменного тока/24 В постоянного тока — AP9505i).

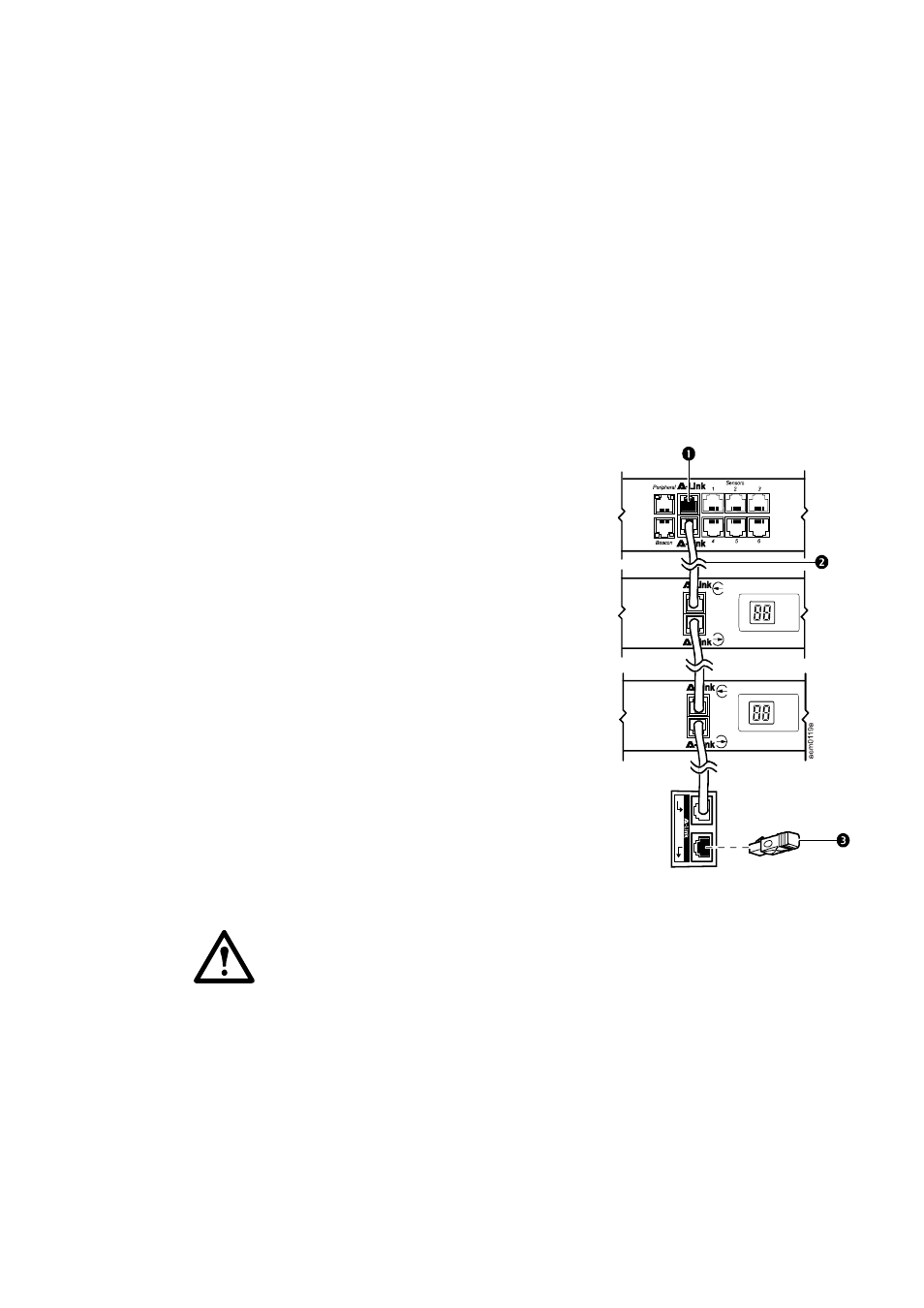

1. Подключите датчики и модули датчиков
NetBotz Rack Sensor Pod 150 к блоку
NetBotz 200, как показано на рисунке.
– Используйте соединительные кабели
Ethernet CAT-5 (или эквивалентные им)
(). Внимание. Не используйте
кабели с перекрестными
проводниками.
– Выполните подключение к входным
и выходным портам, как показано
на рисунке.
– Совокупная длина всех кабелей
A-Link не должна превышать
1000 м (3280 футов).
2. Подключите терминатор A-Link
к свободным портам A-Link и .
Внимание. При первой подаче питания на модуль датчиков NetBotz Rack
Sensor Pod 150 ему назначается уникальный идентификационный адрес для
взаимодействия по шине A-Link. Во избежание проблем взаимодействия до
подключения дополнительного источника питания необходимо выполнить
действия 1 и 2.
3. При каскадном подключении десяти и более устройств подключите один дополнительный
источник питания (AP9505i) к разъему 24 В постоянного тока модуля датчиков Rack
Sensor Pod 150 в одиннадцатой позиции или ближайшей к ней.
(NBRK0200)
(NBPD0150)
Rack Sensor
Pod 150
NetBotz
NetBotz Rack
Monitor 200
влажности
температуры/
Датчик
(NBPD0150)
Rack Sensor
Pod 150
NetBotz
с цифровым
дисплеем
(AP9520TH)
