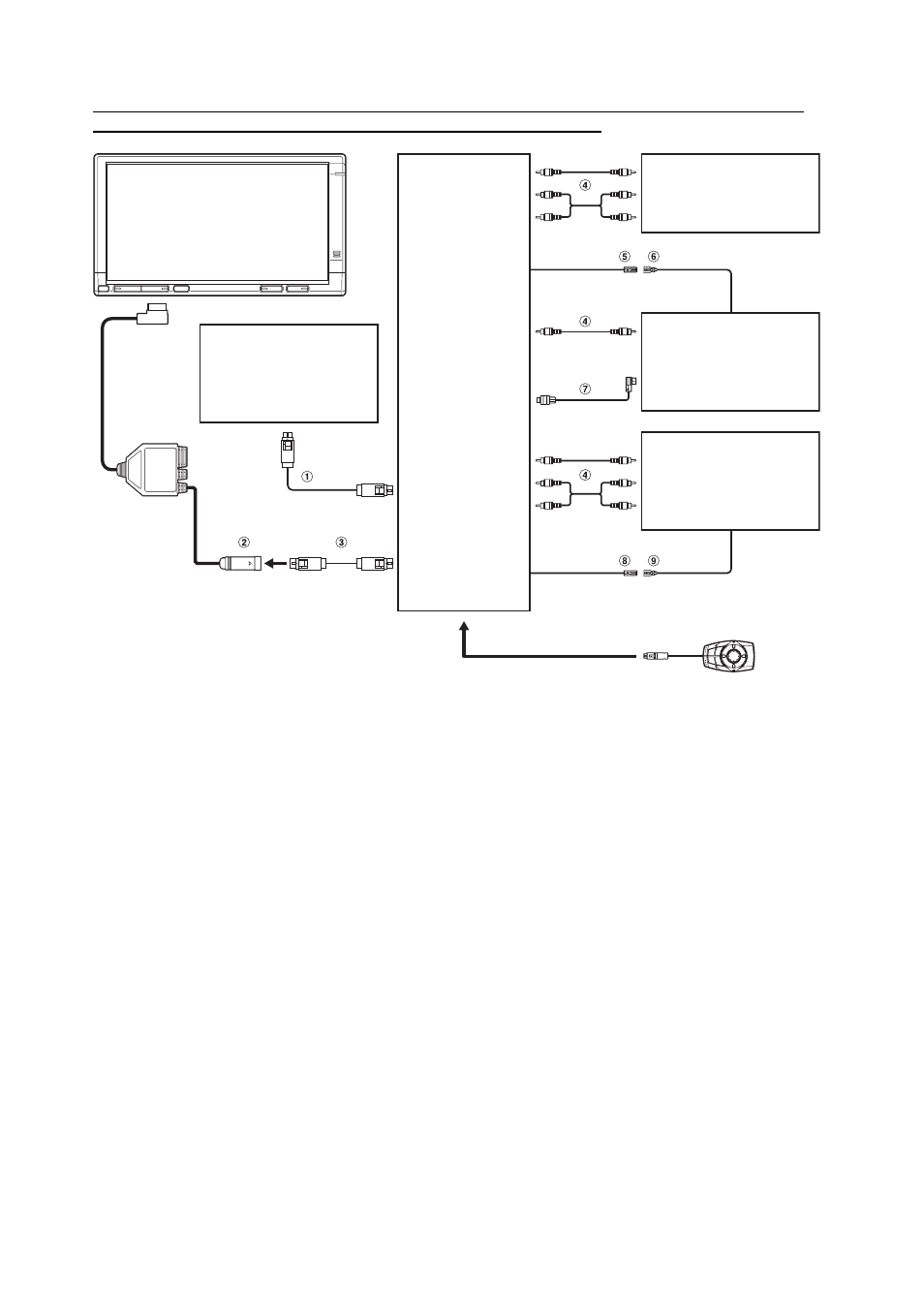

Подсоединение коммутатора сигналов VPA-B222R, навигационной системы,
цифрового ТВ ресивера (DVB-T) è DVD-проигрывателя
Ai-NET-совместимый
DVD-проигрыватель
DVА-5210 и т.п.
(опция)
REMOTE IN
(Белый/
Коричневый)
Цифровой ТВ тюнер
(DVB-T) TUE-T200DVB
(опция)
Задний монитор
(опция)
REMOTE OUT
(AUX 1)
(Белый/
Коричневый)
REMOTE IN
(Белый/Коричневый)
REMOTE OUT
(AUX 2)
(Белый/
Коричневый)
Коммутатор
сигналов
VPA-B222R
(опция)
Навигационная
система
NVE-N099P и т.п.
(опция)
1
RGB кабель (входит в комплект поставки навигационной системы)
2
Входной RGB-разъем
3
RGB-кабель (опция)
4
RCA кабель-удлинитель (опция)
5
Выходной кабель ДУ (AUX 1) (Белый/Коричневый)
Соедините этот кабель с входным кабелем пульта ДУ.
С помощью данного кабеля осуществляется подача управляющих сигналов с пульта ДУ.
6
Входной кабель ДУ (Белый/Коричневый)
7
Ai-NET кабель (входит в комплект поставки DVD-ресивера)
8
Выходной кабель ДУ (AUX 2) (Белый/Коричневый)
Соедините этот кабель с входным кабелем пульта ДУ.
С помощью данного кабеля осуществляется подача управляющих сигналов с пульта ДУ.
9
Входной кабель ДУ (Белый/Коричневый)
