38

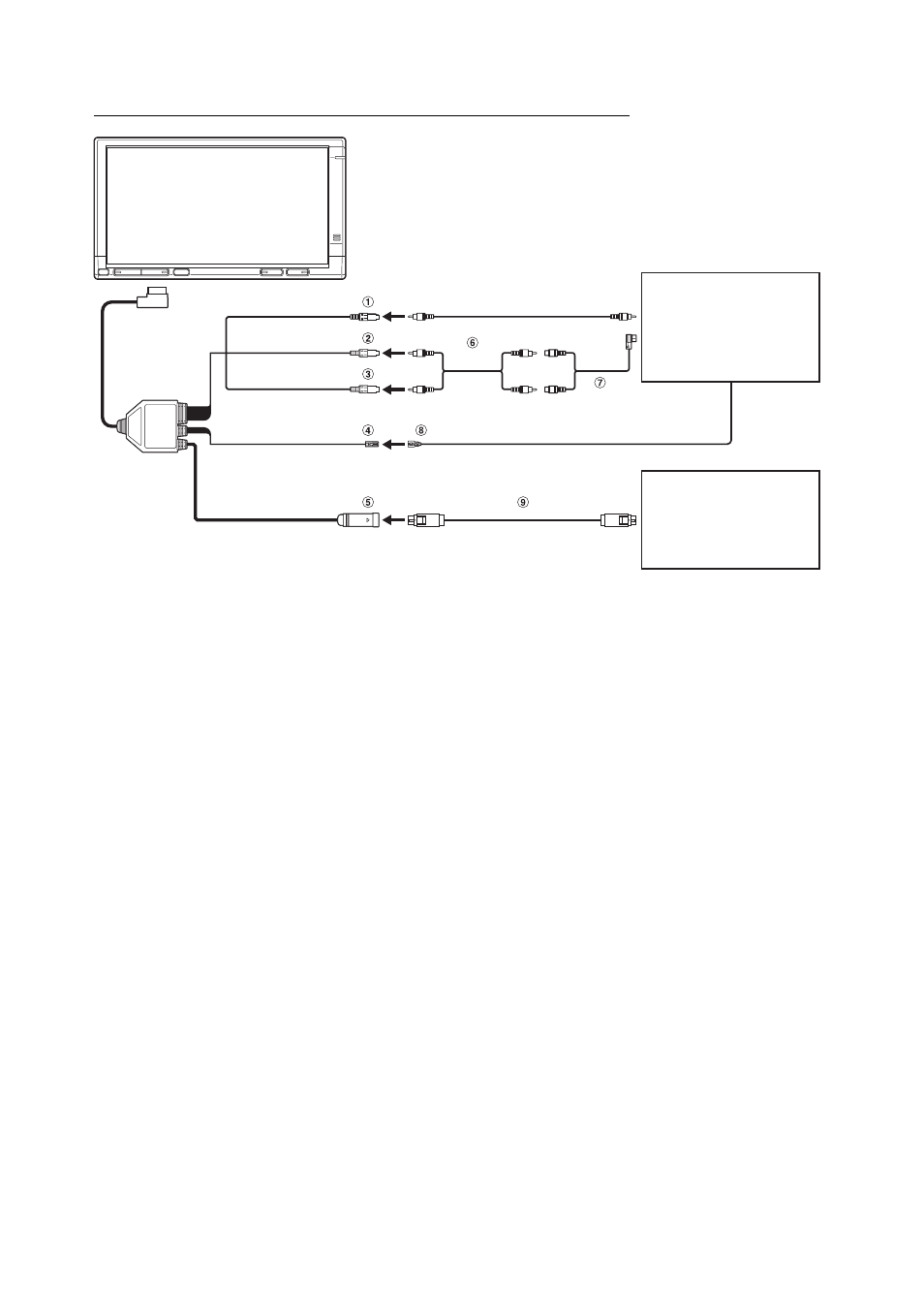

Подсоединение навигационной системы и DVD-ресивера
Навигационная
система NVE-N099P
и т.п. (опция)
REMOTE OUT (AUX 1)
(Коричневый/Белый)
REMOTE IN
(Коричневый/Белый)
DVD-ресивер
DVA-9861R и
т.п.(опция)
К выходному видеотерминалу
1
Входной аудиоразъем (AUX IN) (Белый)
2
Входной аудиоразъем (AUX IN) (Красный)
3
Входной видеоразъем (AUX IN) (Желтый)
4
Выходной кабель ДУ (Коричневый/Белый)
Соедините этот кабель с входным кабелем пульта ДУ.
С помощью данного кабеля осуществляется подача управляющих сигналов с пульта ДУ.
5
Входной разъем RGB
6
RCA кабель-удлинитель (приобретается дополнительно)
7
Кабель-переходник Ai-RCA (KCA-121B) (опция)
8
Входной кабель ДУ (Белый/Коричневый)
9
RGB кабель (входит в комплект поставки навигационной системы)
