Подсоединения – Инструкция по эксплуатации Alpine TME-M740BT
Страница 37
36

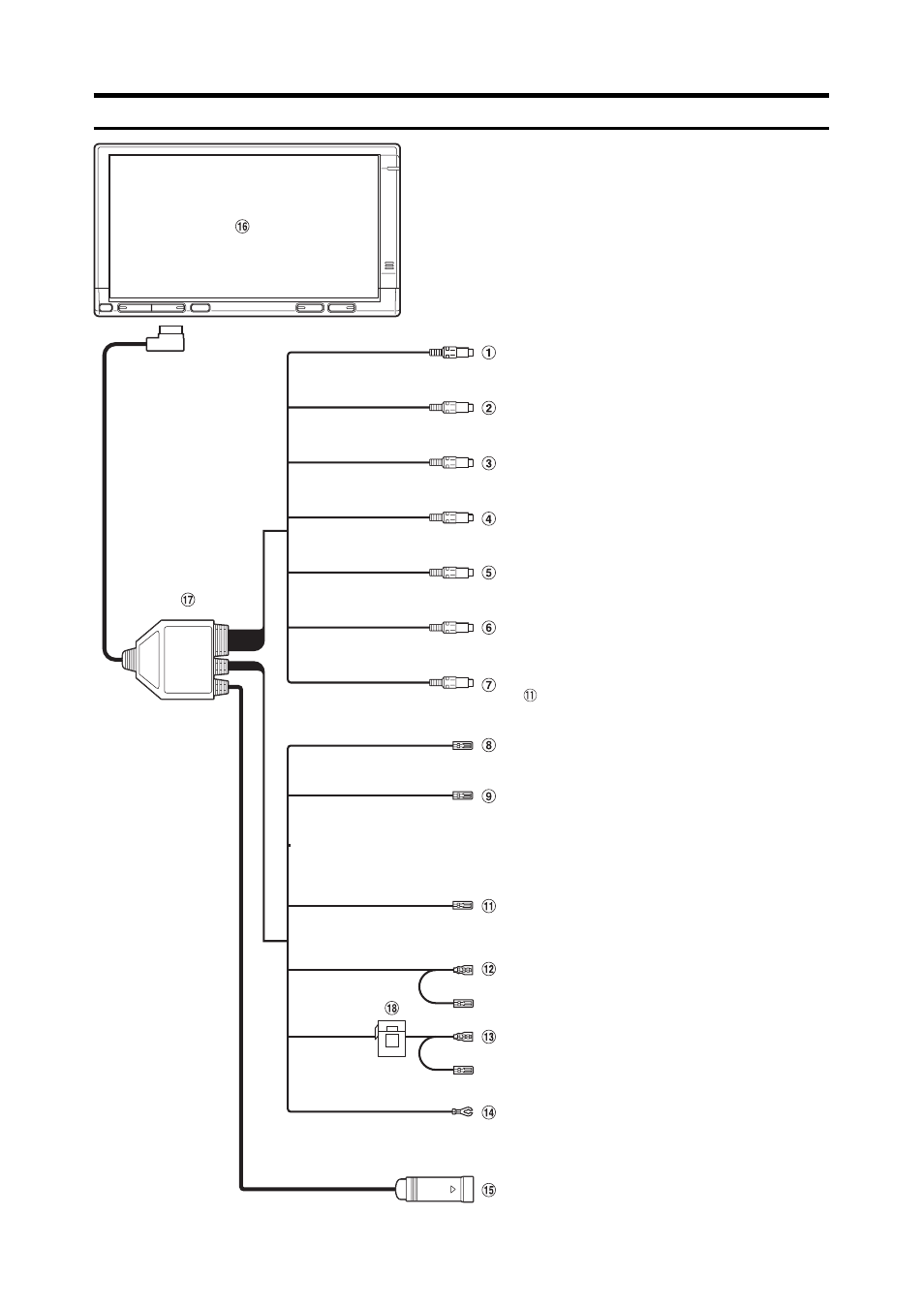

Подсоединения
AUX IN (Белый)
AUX IN (Красный)
AUX IN (Желтый)
AUX OUT (Белый)
AUX OUT (Красный)
AUX OUT (Желтый)
CAMERA IN (Желтый)
OUT IN
(Черный/Белый)
REMOTE OUT (AUX IN)
(Коричневый/Белый)
REVERSE
(Оранжевый/Белый)
PARKING BRAKE
(Синий/Желтый)
АСС
(Красный)
GND
(Черный)
FUSE
(2A)
1
Входной разъем аудиосигнала (AUX
IN) (Белый)
Вход звукового сигнала левого канала.
2
Входной разъем аудиосигнала (AUX
IN) (Красный)
Вход звукового сигнала правого канала.
3
Входной разъем видеосигнала (AUX
IN) (Желтый)
Вход видеосигнала.
4
Выходной разъем аудиосигнала
(AUX OUT) (Белый)
Вход звукового сигнала левого канала.
5
Выходной разъем аудиосигнала
(AUX OUT) (Красный)
Вход звукового сигнала правого канала.
6
Выходной разъем видеосигнала
(AUX OUT) (Желтый)
Выход видеосигнала.
7
Входной разъем видеосигнала для
подключения камеры заднего вида
(Желтый)
Используйте этот разъем для подачи на
вход видеосигналов с камеры заднего вида.
8
Выходной кабель прерывания
звукового сигнала (Черный/Белый)
9
Выходной кабель ДУ (AUX)
(Коричневый/Белый)
Соедините этот кабель с входным
кабелем ДУ. С помощью данного кабеля
на выход подаются управляющие
сигналы с пульта ДУ.
Кабель камеры заднего вида
(Оранжевый/Белый)
Используется только в случае
подключения камеры заднего вида.
Подсоединяйте его к плюсовой клемме
лампочки заднего хода, которая
загорается при переключении рычага
коробки передач на заднюю передачу (R).
Обеспечивает переключение видео
изображения на камеру заднего вида
при включении задней передачи (R).
=
Кабель стояночного тормоза
(Синий/Желтый)
Подсоедините этот кабель к выводу
питания переключателя стояночного
тормоза для передачи сигналов
состояния стояночного тормоза на ТМЕ-
М740BT.
~
Кабель прерывателя питания
(Зажигание) (Красный)
Подсоедините этот кабель к свободному
разъему блока плавких
предохранителей автомобиля или к
любому другому неиспользуемому
источнику питания, обеспечивающему
(+) 12 В, только при включенном
зажигании или положении АСС.
