37
!
Кабель заземления (Черный)
Подсоедините этот кабель к качественному заземлителю на шасси автомобиля. Удостоверьтесь, что
в точке подсоединения кабель соприкасается с неокрашенной металлической поверхностью и что
подсоединение выполнено надлежащим образом, с использованием прилагаемого металлического
шурупа.
@
Входной разъем RGB
Соедините его с выходным разъемом RGB на навигационной системе.
#
Головной монитор
$
Кабель дисплея / Кабель питания
%
Патрон плавкого предохранителя (2А)

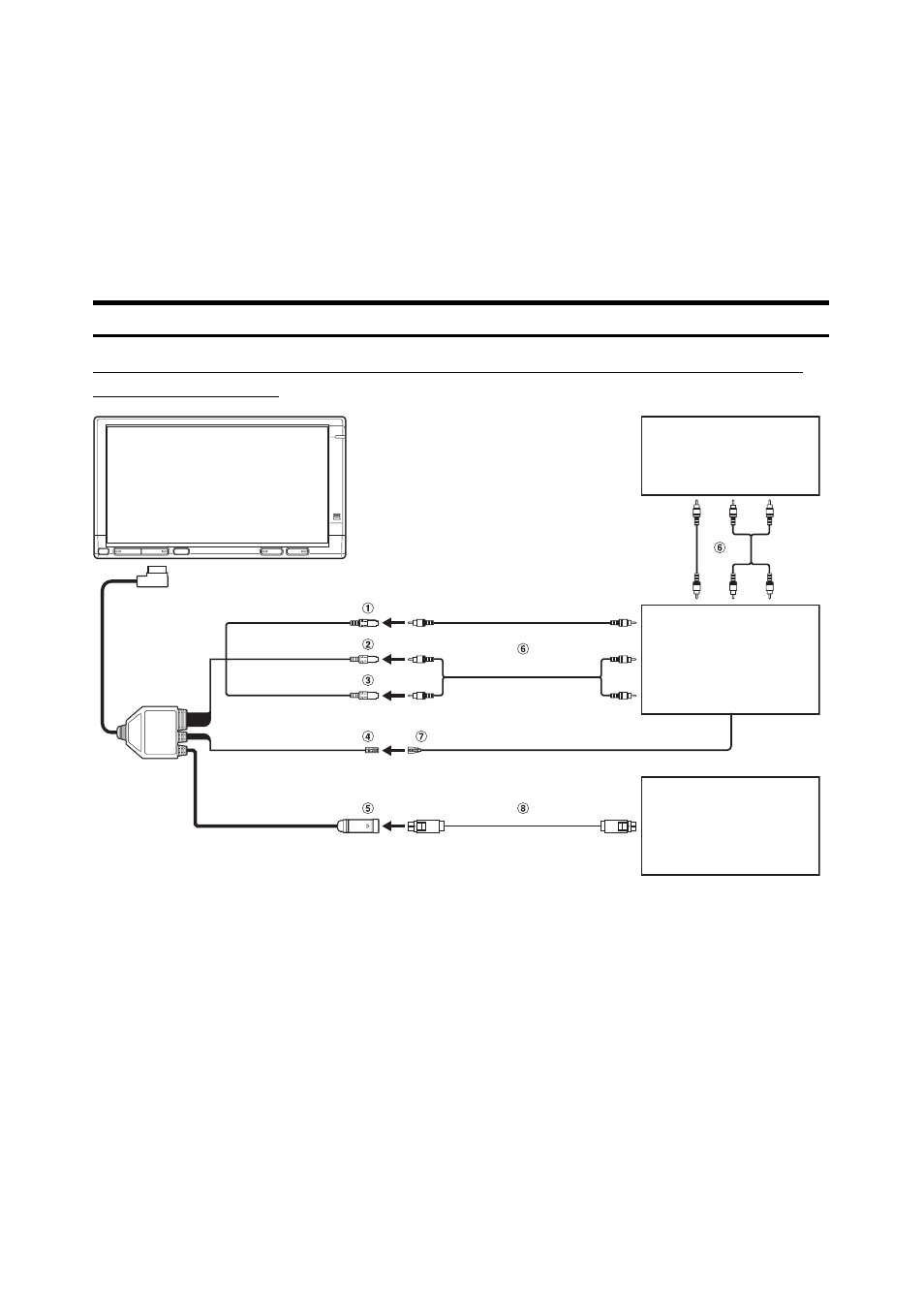

Пример системных подсоединений
Подсоединение навигационной системы, цифрового ТВ-тюнера (DVB-T) è DVD-
проигрывателя
DVD-проигрыватель
DVE-5207 (опция)
Навигационная
система NVE-N099P
и т.п. (опция)
REMOTE OUT (AUX 1)
(Коричневый/Белый)
REMOTE IN
(Коричневый/Белый)
1
Входной аудиоразъем (AUX IN) (Белый)
2
Входной аудиоразъем (AUX IN) (Красный)
3
Входной видеоразъем (AUX IN) (Желтый)
4
Выходной кабель ДУ (Коричневый/Белый)
Соедините этот кабель с входным кабелем пульта ДУ.
С помощью данного кабеля осуществляется подача управляющих сигналов с пульта ДУ.
5
Входной разъем RGB
6
RCA кабель-удлинитель (приобретается дополнительно)
7
Входной кабель ДУ (Белый/Коричневый)
8
RGB кабель (входит в комплект поставки навигационной системы)
Цифровой ТВ тюнер
(DVB-T) TUE-T200DVB
(опция)
