ПРОВЕРКА СОЕДИНЕНИЙ (рис. 10)

Убедитесь, что головное устройство системы отвечает следующим условиям (рисунок 10):
a.

Головное устройство не имеет провода дистанционного включения или электропривода
антенны.

Напряжение на провод управления электроприводом антенны на головном устройстве
подается только тогда, когда включен радиоприемник (напряжение не подается в
режиме воспроизведения кассеты или компакт-диска).

Провод управления электроприводом антенны на головном устройстве имеет
логический уровень выходного сигнала +5 В, переключение отрицательной полярности
(«массы») или не выдерживает напряжения +12 В, при соединении с другим
оборудованием, кроме электропривода автомобильной антенны. При наличии любого из
перечисленных выше условий провод дистанционного включения усилителя следует
подсоединить к отключаемому источнику питания (замку зажигания) на автомобиле.
Установите в разрез провода как можно ближе к месту подключения предохранитель 3 А.
При таком подключении усилитель будет включаться, и оставаться включенным, пока
включено зажигание автомобиля.

Если необходимо, в разрез провода дистанционного включения кроме упомянутого выше
предохранителя 3 А можно установить переключатель SPST (однополюсный
переключатель в одно направление). Этот переключатель будет использоваться для
включения (и выключения) усилителя. Следовательно, нужно установить переключатель в
доступном для водителя месте. Когда двигатель автомобиля не работает, переключатель
должен находиться в выключенном состоянии. В противном случае усилитель будет
оставаться включенным, и будет расходовать заряд аккумуляторной батареи автомобиля.

Сине-белый
Антенна с электроприводом
Провод дистанционного включения
К проводам дистанционного включения других компонентов Alpine
Переключатель SPST (приобретается отдельно)
Предохранитель 3 А
Как можно ближе к точке соединения с проводом замка зажигания автомобиля
Источник питания на замке зажигания автомобиля

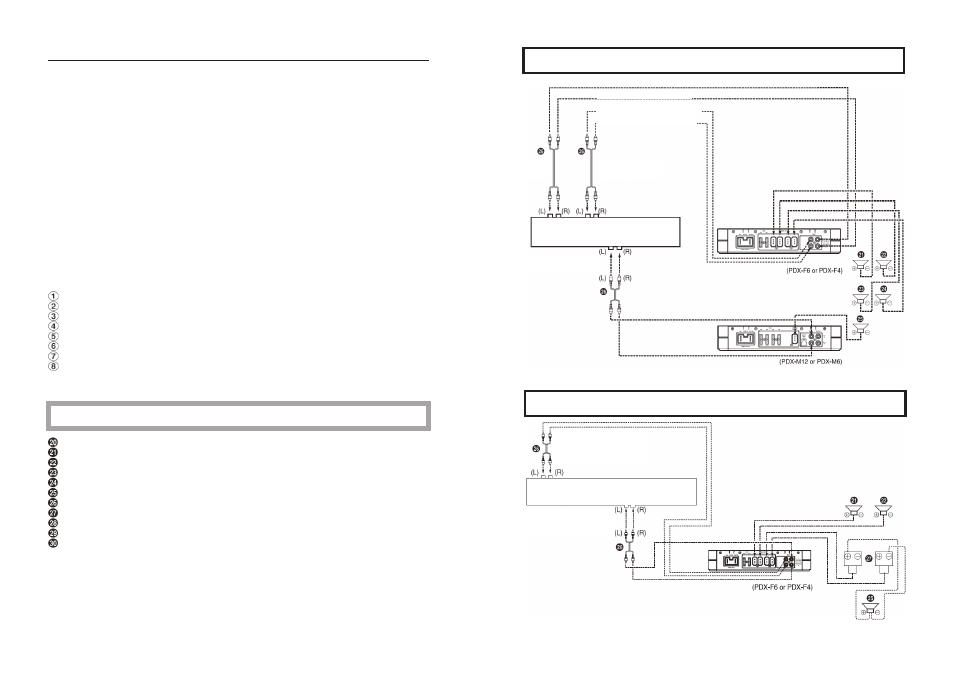

ТИПОВОЕ ПОДКЛЮЧЕНИЕ СИСТЕМЫ

Акустическая система центрального канала (приобретается отдельно)
Акустическая система фронтального левого канала (приобретается отдельно)
Акустическая система фронтального правого канала (приобретается отдельно)
Акустическая система тылового левого канала (приобретается отдельно)
Акустическая система тылового правого канала (приобретается отдельно)
Сабвуфер (приобретается отдельно)
Удлинительный кабель RCA (приобретается отдельно)
Разъем подключения акустической системы
Головное устройство и т.п.
Адаптер-разветвитель (приобретается отдельно)
Оптико-волоконный кабель (приобретается отдельно)
ПРИМЕЧАНИЯ:
При использовании оптико-волоконного кабеля соблюдайте следующие правила:

Не сворачивайте оптико-волоконный кабель кольцом, радиус которого менее 30 мм.

Не ставьте ничего сверху оптико-волоконного кабеля.

Тыловой левый канал

Тыловой правый канал

Фронтальный левый канал

Фронтальный правый канал

Выходные
разъемы
фронтальных
каналов

Выходные

разъемы
тыловых

каналов

Головное устройство

(проигрыватель компакт-дисков)

Выходной

разъем

сабвуфера

Рисунок 11

Система "Фронт + сабвуфер" (только для PDX-F6/PDX-F4)
