Инструкция по эксплуатации Alpine PDX-F4
Страница 5
Advertising

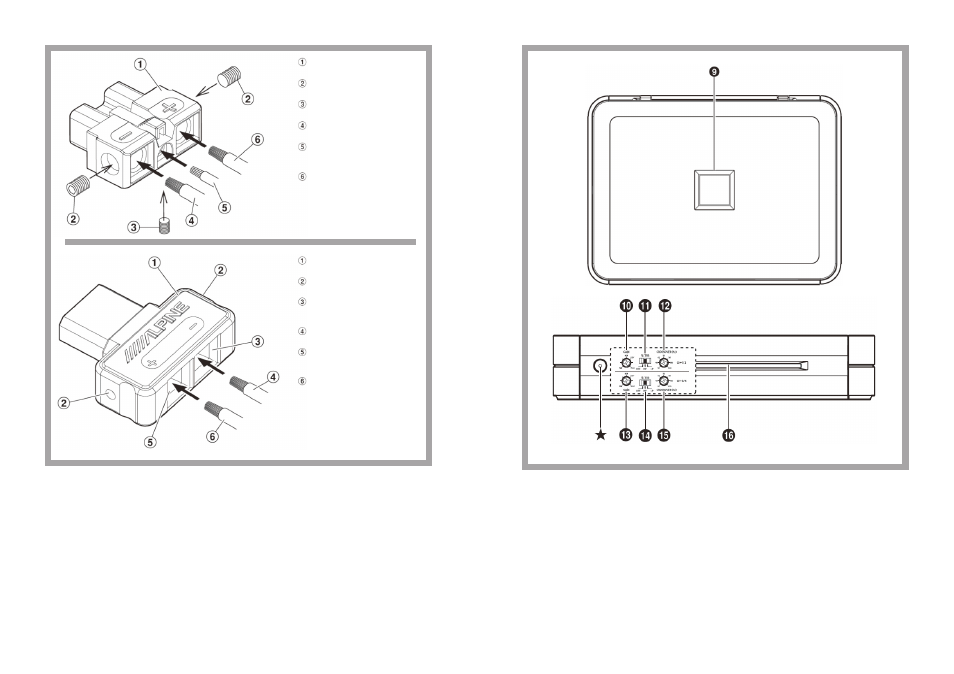

Рисунок 7
Разъем подключения к
аккумулятору
Винт под внутренний
шестигранник (большой)
Винт под внутренний
шестигранник (маленький)
Провод заземления
Провод дистанционного
включения
Провод подключения к
аккумулятору
Провод подключения
акустической системы (+)
Разъем подключения
акустической системы
Отверстие для винта по
внутренний шестигранник
Отверстие для подключе-
ния минусового провода
Провод подключения
акустической системы (-)
Отверстие для подключе-
ния плюсового провода
Рисунок 8
8
9
Для моделей PDX-F6/PDX-F4
Рисунок 9 А
