УСТАНОВКА (рис. 1 - рис. 4)
При типовой установке можно установить друг на друга до трех усилителей данной серии. В
зависимости от того, какое количество усилителей будет устанавливаться, обращайтесь к
приведенным ниже инструкциям от А до С.
ВНИМАНИЕ
?
?Держите проводящие электрический ток предметы подальше от разъемов/деталей
усилителя (выводов подачи питания, предохранителей, выходов подключения
акустических систем, разъемов RCA и т.д.), так как это может привести к короткому
замыканию и повреждению устройства.
Примечание:
?
Не устанавливайте усилители наклонно, так как это приведет к аннулированию гарантийных
обязательств производителя.
Подготовка к установке
1.
Используя сам усилитель как шаблон, отметьте места для четырех отверстий.
2. Убедитесь, что с обратной стороны поверхности установки нет никаких объектов,
которые можно повредить сверлом.
3. Просверлите отверстия для винтов.
4. Установите усилитель на отверстия и закрепите его четырьмя самонарезающимися
винтами.
ПРИМЕЧАНИЕ:
?Для надежного подсоединения провода заземления используйте уже имеющийся винт на
металлической детали кузова автомобиля (имеющий маркировку ). Убедитесь, что это
хорошая точка заземления, проверив ее электрическое соединение с минусовой клеммой
аккумуляторной батареи автомобиля. По возможности подключайте все оборудование к одной
точке заземления. Это позволит избежать появления шумов.
А. Установка одного усилителя
1.
Установите усилитель на ранее просверленные отверстия для винтов.
2. Снимите верхнюю крышку усилителя, вставив плоский инструмент (например,
инструмент для снятия панелей или плоскую отвертку) в две прорези на усилителе
(помеченные как А). Если снять верхнюю крышку невозможно, изогните ее и
освободите фиксаторы на обеих сторонах. Смотрите рисунок 1.
3. Закрепите устройство четырьмя самонарезающимися винтами (М4 х 36, входят в
комплект). Смотрите рисунок 2.
4. Установите на место верхнюю крышку.
В. Установка двух усилителей друг на друга
1.
Сначала надежно установите один усилитель, как описано выше в шагах 1 – 3
процедуры А.
2. Закрепите на первом усилителе входящие в комплект пластины (*) винтами М3 х 7 (*).
Смотрите рисунок 3.
3. Установите второй усилитель сверху на первый.
4. Закрепите второй усилитель четырьмя винтами М4 х 24 (*). Смотрите рисунок 4.
5. Установите верхнюю крышку на второй усилитель.
С. Установка трех усилителей друг на друга
1.
Сначала надежно установите первые два усилителя, как описано выше в шагах 1 – 4
процедуры В.
2. После этого установите третий усилитель, как описано выше в процедуре В для
второго усилителя. На этом установка трех усилителей друг на друга завершена.
* PDX-F6/PDX-M12/PDX-M6: Входит в комплект поставки
PDX-F4: Не входит в комплект поставки
Предостережение по подключению разъемов/установке деталей
При установке друг на друга усилители должны располагаться параллельно полу автомобиля.
*
6 7

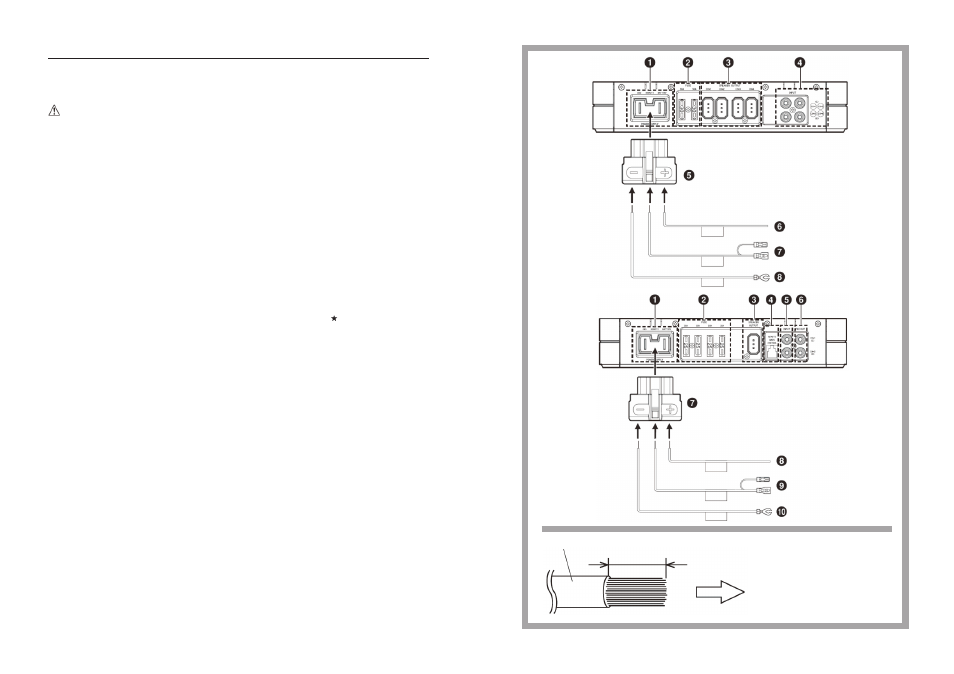

Провод 7 – 10 мм
Клемма подключения провода
Рисунок 6
Для моделей PDX-F6/PDX-F4
Изображение модели PDX-М12
Рисунок 5
