Инструкция по эксплуатации Alpine PDX-F4
Страница 6
Для моделей PDX-Ì12/PDX-М6

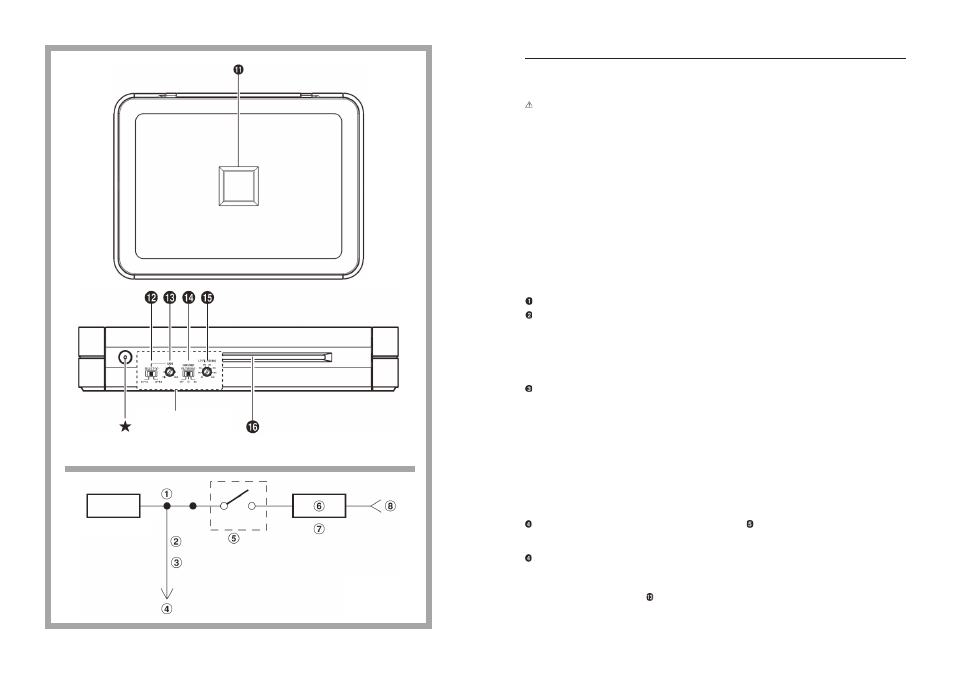

Рисунок 9 В
Рисунок 10
Панель
переключения
10
11
ПОДКЛЮЧЕНИЯ (рис. 5 - рис. 8)
Перед подключением выключите все соединяемые компоненты аудиосистемы.
Подключите желтый провод усилителя напрямую к плюсовой (+) клемме аккумуляторной
батареи автомобиля. Не подключайте этот провод к блоку предохранителей.
ВНИМАНИЕ
?
Меры предосторожности при подключении разъемов/установке деталей
?
Держите проводящие электрический ток предметы подальше от выводов/деталей
усилителя (выводов подачи питания, предохранителей, выходов подключения
акустических систем, разъемов RCA и т.д.), так как это может привести к короткому
замыканию и повреждению устройства.
Для предотвращения воздействия внешних помех на звуковоспроизводящую систему
?
Располагайте устройство и прокладывайте его провода на расстоянии не менее 10 см
от штатных жгутов электрической проводки автомобиля.
?
Прокладывайте провода электропитания как можно дальше от других проводов
системы.
?
Надежно подсоедините провод заземления к металлической детали кузова
автомобиля (при необходимости удалите всю краску, грязь или смазку в месте
подсоединения до голого металла).
?
Если используется дополнительное устройство шумоподавления, подсоединяйте его
как можно дальше от устройства. Более подробную информацию можно получить у
дилера Alpine, который может предложить различные устройства шумоподавления.
?
Так как дилер Alpine располагает большими знаниями о том, как лучше предотвратить
появление шумов, обратитесь к нему для получения более подробной информации.
Разъем подачи питания
Предохранитель
для PDX-F6/PDX-F4:
äëÿ PDX-М12:
25 А х 4
для PDX-М6:
20 А х 4
?
При замене перегоревшего предохранителя используйте только предохранитель с
правильными номинальными параметрами. Несоблюдение этого правила может
привести к возгоранию или поражению электрическим током.
Разъемы подключения акустических систем
Руководствуясь информацией, приведенной в разделе «Меры безопасности при
подключении проводов акустических систем», вставьте провода подключения
акустических систем в разъем, который затем подсоедините к выходу подключения
акустических систем на усилителе.
Примечания:
?
Для предотвращения плохого соединения или ослабления подключения проводов из-
за вибрации автомобиля вставляйте разъем подключения акустических систем до
конца.
?
Разъем подключения акустических систем можно вставлять любой стороной,
независимо от индикации полярности.
?
Не подключайте провода акустических систем вместе и не соединяйте их с
«массой» (кузовом автомобиля).
Входные разъемы RCA (äëÿ PDX-F6/PDX-F4) ( äëÿ PDX-Ì12/PDX-М6)
Соедините эти входы усилителя с линейными выходами головного устройства
кабелями с разъемами RCA (приобретаются отдельно).
Дистанционное управление басами (опция) (только для PDX-Ì12/PDX-М6)
Подключите модуль дистанционного управления басами (приобретается отдельно),
который позволит регулировать уровень выходного сигнала головного устройства и
уровень усиления входного сигнала усилителя. Более подробная информация
приводится в секции «
Регулятор уровня усиления входного сигнала» раздела
«Настройка переключателей» Руководства пользователя.
30 А х 2
PDX-F6/PDX-F4
PDX-M12/PDX-M6
