Инструкция по эксплуатации HONDA XL650V
Страница 94
89

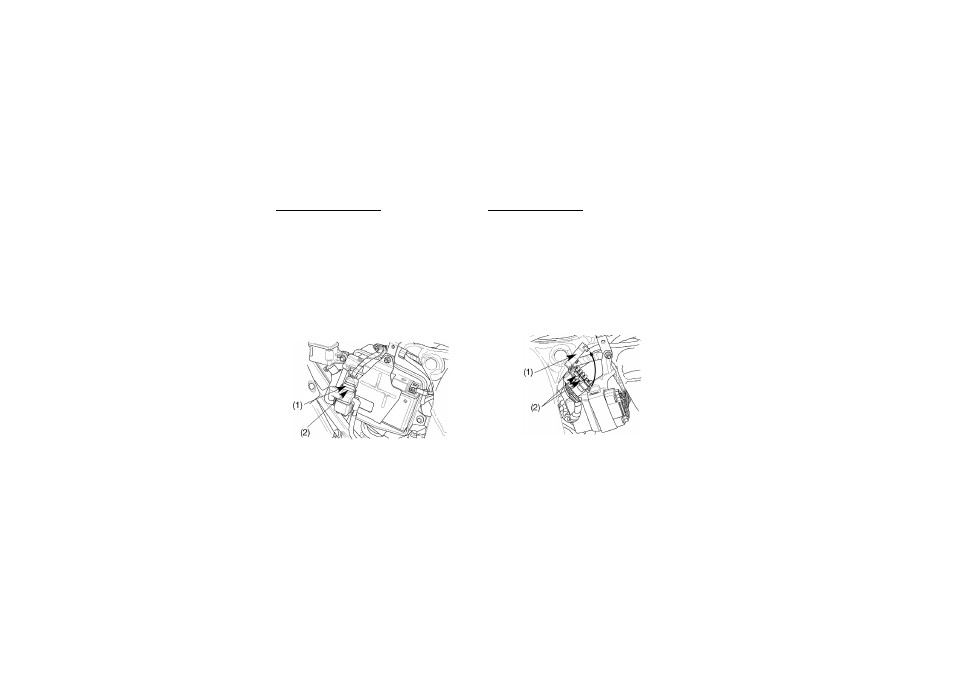

Главный предохранитель:
Главный предохранитель расположен за пра
вой боковой панелью. Номинальный ток пре
дохранителя: 30 А
1. Снимите правый боковой обтекатель
(см. стр. 39).
2. Отсоедините колодку разъёма (1) электро
магнитного включателя стартера. Извле
ките перегоревший предохранитель (2) и
вставьте новый предохранитель.
3. Присоедините колодку разъема и устано
вите на место правую боковую панель.
Блок предохранителей:
Блок предохранителей расположен под ин
струментом. Номинальная размерность пре
дохранителей: 10 A, 15 A.
1. Откройте крышку (1) блока предохрани
телей.
2. Извлеките перегоревший предохранитель
из держателя. Вставьте новый предохрани
тель в держатель. Запасной предохрани
тель (2) находится в блоке предохрани
телей.
3. Закройте крышку блока предохранителей.
(1) Разъем жгута проводов
(2) Главный предохранитель
(1) Крышка блока предохранителей
(2) Запасные предохранители
