Регулировка:
Прогиб приводной цепи должен проверяться
и, при необходимости, регулироваться каж
дые 1000 км. Длительная эксплуатация мото
цикла на высокой скорости или в условиях
частых интенсивных разгонов потребует бо
лее частых регулировок цепи.
При необходимости проведения регулировки
приводной цепи следуйте нижеприведённой
процедуре:
1. Ослабьте осевую гайку (1).
2. Ослабьте стопорную гайку (2) и регулиро
вочные болты (3).
3. Поворачивайте регулировочные гайки (3) на
одинаковое число оборотов до получения
правильного прогиба приводной цепи. Для
увеличения натяжения цепи необходимо за
кручивать гайки по часовой стрелке, для
уменьшения натяжения цепи гайки необхо
димо вращать против часовой стрелки.
Регулируйте прогиб в средней точке между
ведущей звёздочкой и звёздочкой заднего
колеса. Проверните заднее колесо и про
верьте прогиб других частей цепи.
Прогиб должен составлять:
35 45 мм
4. Проверьте регулировку задней оси, убедив
шись, что регулировочные метки (4) цепи
совпадают с метками на задней кромке
маятника.

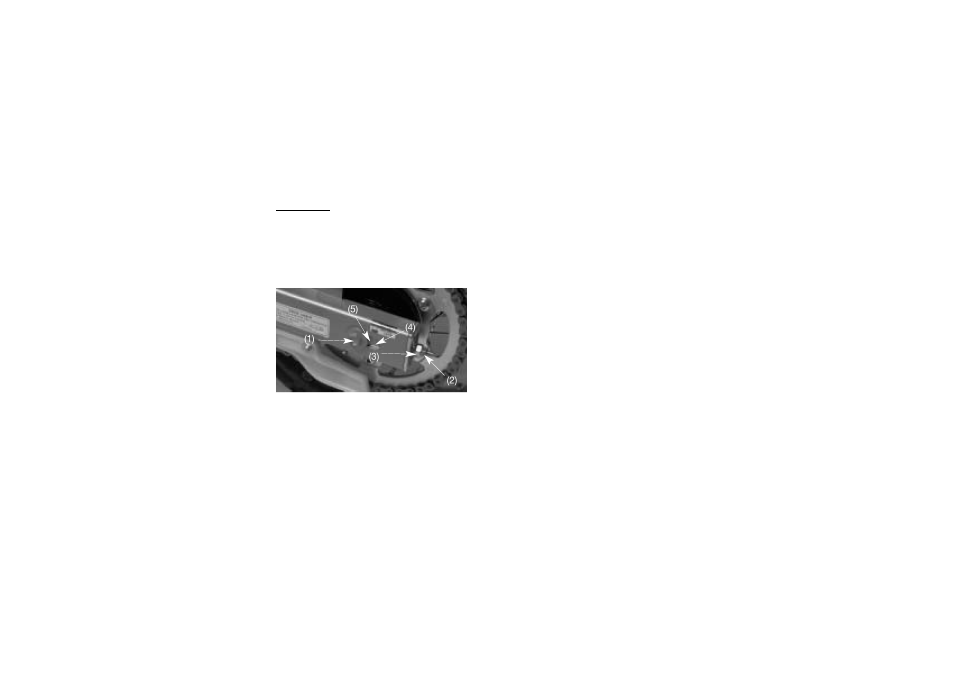

(1) Гайка оси
(2) Стопорная гайка
(3) Регулировочная гайка
(4) Метка
(5) Задний край регулировочной прорези
