43
Руководство пользователя для принтеров серии QLn
Подключение с помощью кабеля
Внимание, опасность! • Перед подключением или отключением
коммуникационного кабеля принтер необходимо выключить.
Принтеры серии QLn могут обмениваться данными по кабелю; постав-
ляемый в комплекте с принтером кабель может отличаться в зависи-
мости от терминала хоста и модели принтера.
Подключение через интерфейс RS-232C
14-контактный разъем последовательного порта на коммуникаци-
онном кабеле включается в последовательный порт на боковой панели
принтера. Принтеры серии QLn также оборудованы портом USB.
Подключение через интерфейс USB
Небольшой 5-контактный разъем на кабеле USB включается в принтер.
Разъемы имеют направляющие, обеспечивающие правильность вклю-
чения; не пытайтесь вставить разъем с усилием, если он не вставляется.
Другой конец кабеля необходимо включить в терминал хоста, как пока-
зано на рис. 25, или в последовательный порт либо порт USB на компью-
тере (рис. 26). В принтерах серии QLn настроен драйвер интерфейса
Кабель для подключения к терминалу
Разные номера артикулов. См. Приложение A.
Коммуникационный кабель RS-232C
или USB к компьютеру
Номера артикулов см. в Приложении A.

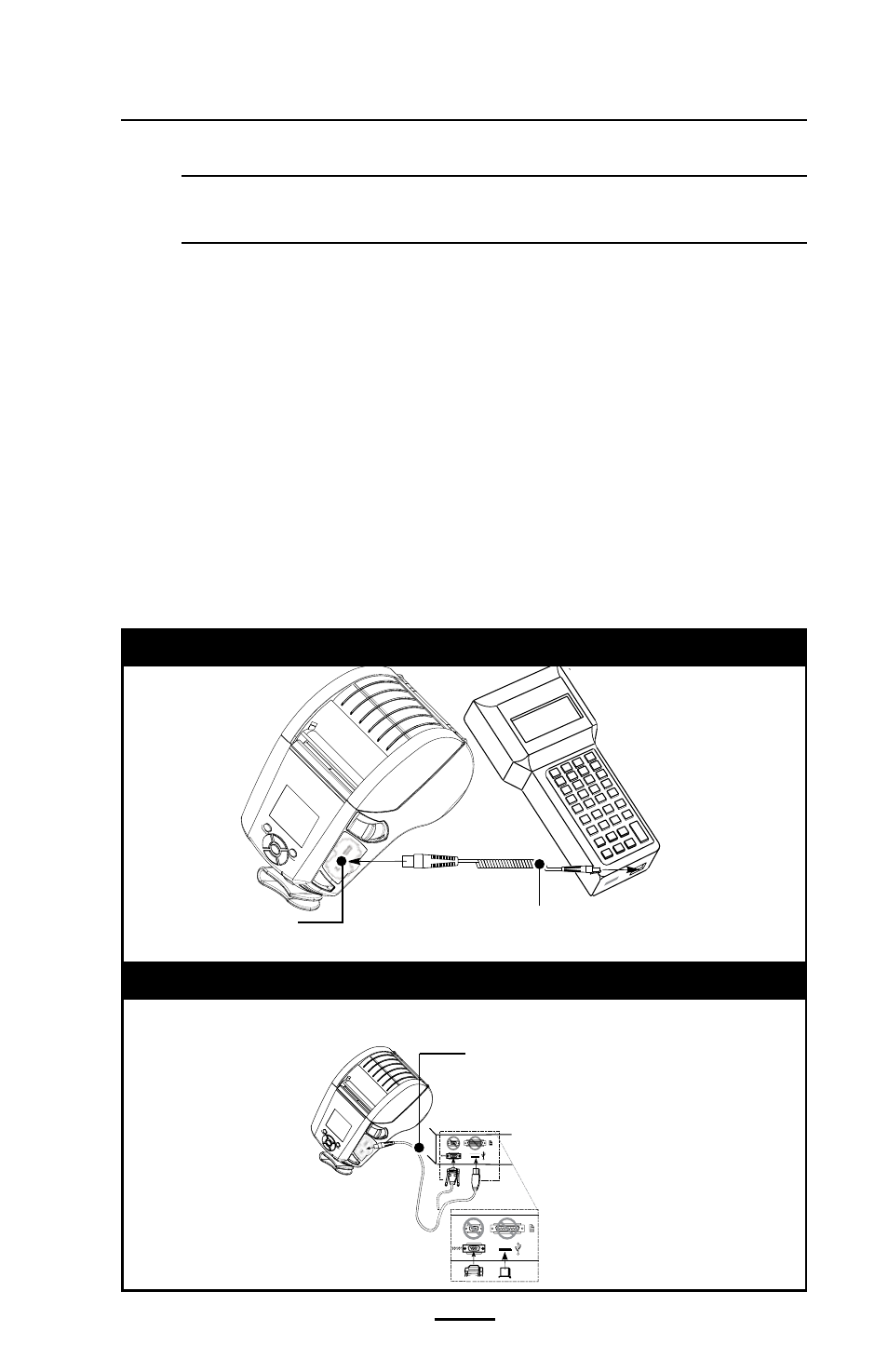

Рисунок 25. Обмен данными по кабелю (показана модель QLn320)
Рисунок 26. Подключение к компьютеру
Коммуникационный
порт
