Руководство пользователя для принтеров серии QLn
Краткое описание серии QLn
1. Опорный валик.
2. Датчик полосы.
3. Опорные диски рулонного носителя.
4. Планка для отрыва носителя.
5. Датчик присутствия этикетки.
6. Рычаг устройства снятия этикеток.
7. Снимающая скоба.
8. Рычаг освобождения защелки.
9. Панель кнопок.
10. Крепление ремня.
11. Экран состояния.
12. Печатающая головка.
13. Крышка отсека носителя.
14. Датчик разрыва.
9
8
11
4
12
13
10

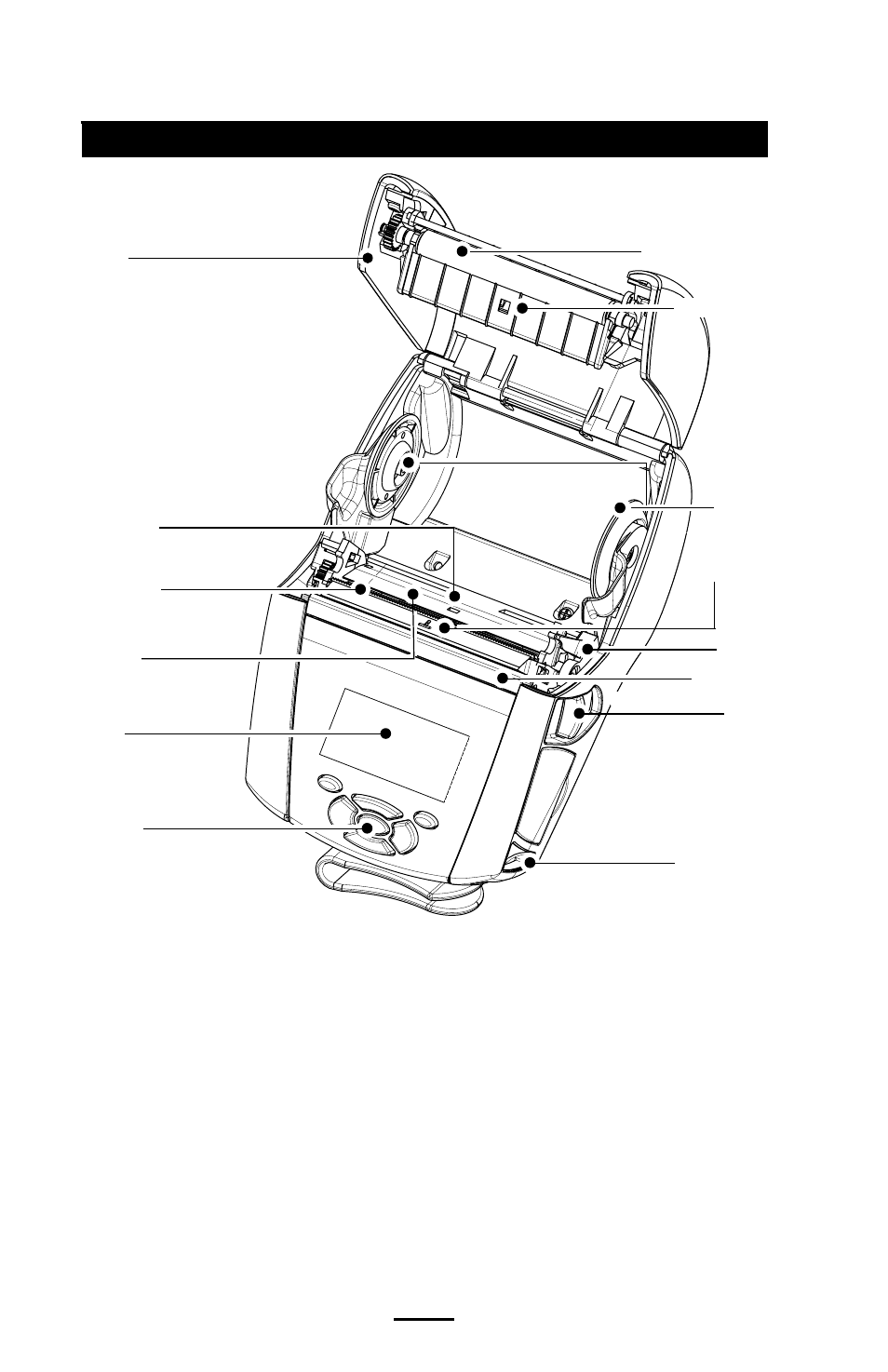

Рисунок 1. Показан принтер QLn320
1
2
3
5
6
7
14
