Подходящие кабели общего применения: 300В с внешней оболочкой из ПВХ
высшего качества, устойчивой к воздействию огня и влаги.
Подходящие кабели промышленного применения: 300В с особо жесткой поли-
уретановой оболочкой, устойчивой к воздействию масла, топлива, растворите-
лей и воды.
Если в кабеле больше восьми жил, с ним может быть трубно обращаться. Для
простоты на рисунке ниже изображены только две жилы.
l

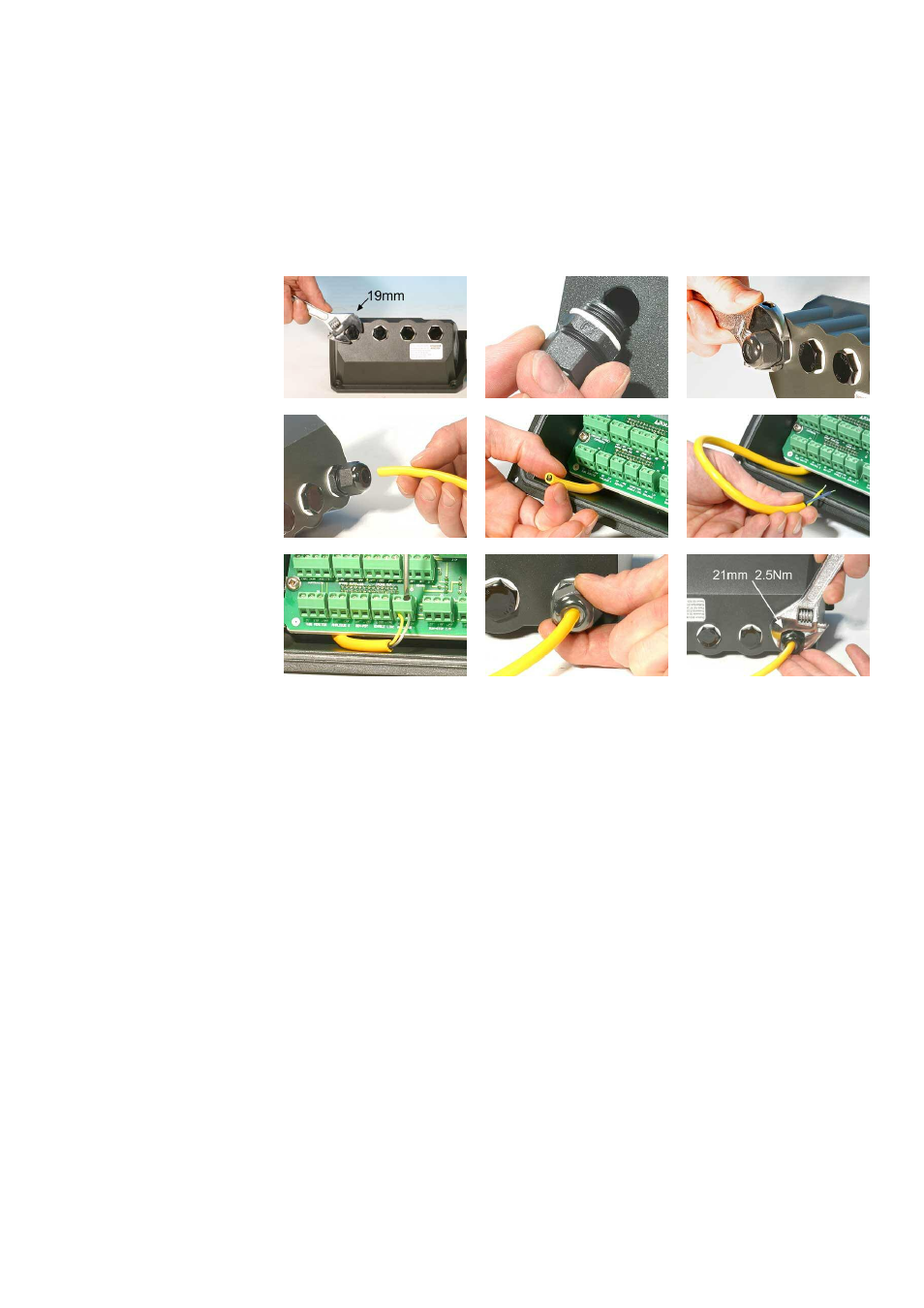

19-мм гаечным ключом открутите уплотнительную пробку. Выбросите ней-
лоновую уплотнительную шайбу.
l
Прикрутите на место пробки один из кабельных сальников M16x1.5 (входя-
щих в комплект поставки) вместе с новой уплотнительной шайбой. 21-мм
гаечным ключом затяните сальник до 2.5Нм. При использовании сальника
другого типа убедитесь в том, что класс его защиты - IP66.
l
Ослабьте колпачок сальника (не снимая его) и пропустите кабель через
сальник. Продолжайте проталкивать кабель через сальник.
l
Форма внутреннего пространства модуля позволяет провести кабель мимо
печатной платы. Проталкивайте кабель, пока не сможете схватить его паль-
цами внутри модуля.
l
Вытяните кабель на достаточную длину, чтобы он дотянулся до разъемов.
Оставьте небольшой запас.
