Руководство пользователя насосов Watson-Marlow 520Di и 520DiN
96
20.2 Подключение насоса в исполнении
IP66
Связь насоса с другими устройствами осуществляется через разъемы с винтовы-
ми клеммами в герметичном модуле 520N в задней части насоса. Кабели долж-
ны быть заведены в модуль через один или несколько кабельных сальников и
соответствующим образом подсоединены. Чтобы это сделать, модуль нужно
снять.
Обязательно убедитесь в том, что расчетное напряже-
ние насоса соответствует напряжению в сети пита-
ния. Селектор напряжения находится на задней пане-
ли привода. Чтобы это проверить, модуль нужно
снять (а затем обратно установить).

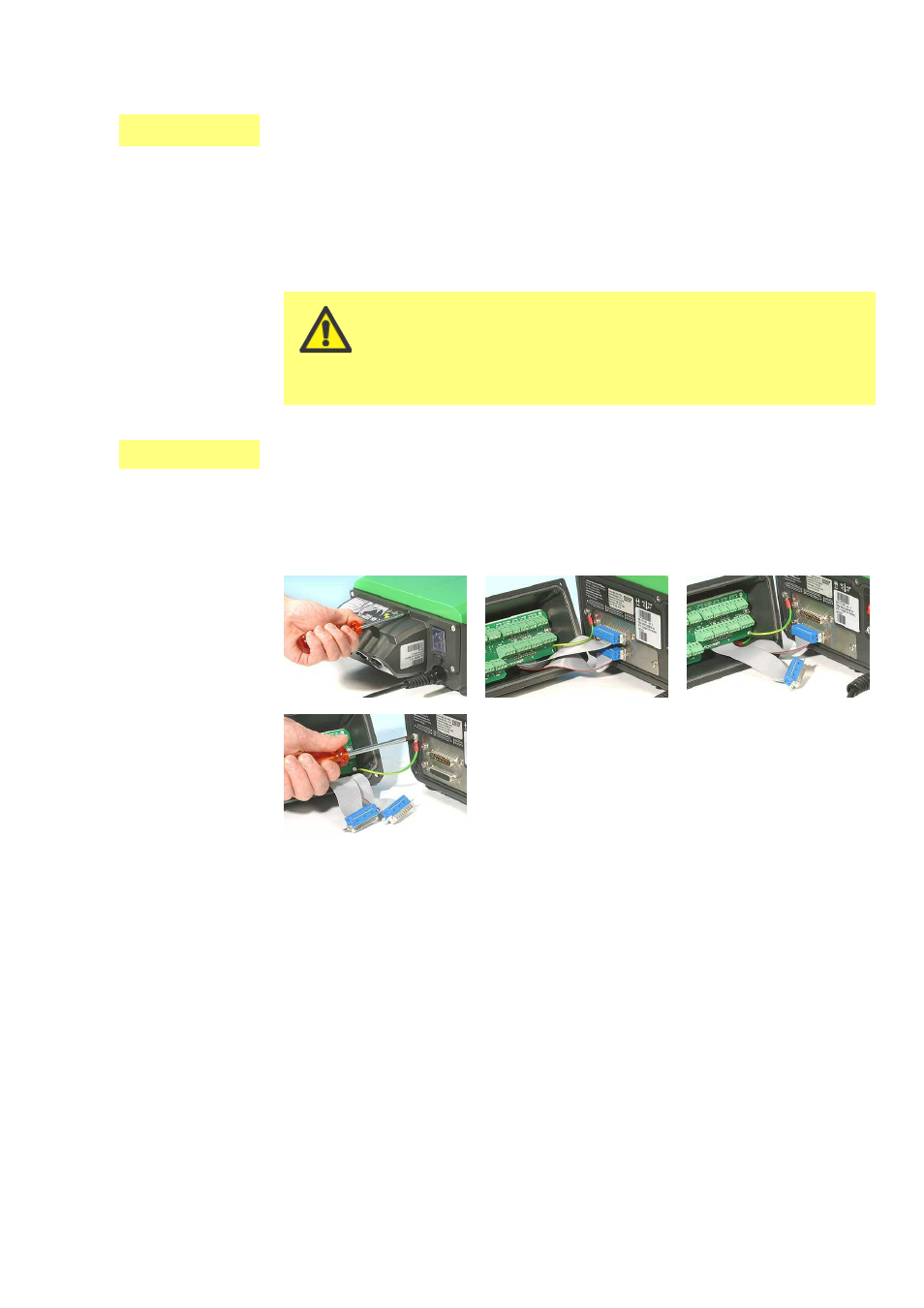

20.2.1 Снятие и установка модуля 520N
Чтобы снять герметичный модуль 520N:
Модуль крепится к задней части привода шестью винтами из нержавеющей
стали с утопленной головкой M5x12.
l
Снимите шесть винтов подходящей крестовой отверткой, оставив централь-
ный верхний винт напоследок. Даже после снятия всех винтов уплотнитель-
ная лента может крепить модуль к приводу. В таком случае мягко постучите
по модулю. Не вскрывайте ленту отверткой.
l
Уплотнительная лента должна оставаться в канале на поверхности модуля.
Прозрачная крышка выключателя должна цепляться фланцем за поверх-
ность модуля. Проверьте целостность уплотнения и прозрачной крышки
выключателя. Если какой-то из этих элементов поврежден, его для сохра-
нения защиты модуля нужно заменить на новый.
