Страница 106
Руководство пользователя насосов Watson-Marlow 520Di и 520DiN
106
21 Управление по сети
Управление по протоколу RS232
Ниже показано, как осуществляется подключение по сетевому интерфейсу
RS232 через 9-контактный D-образный разъем.
Этот режим позволяет осуществлять управление с помощью компьютеров и
контроллеров процесса. Таким образом можно управлять любой функцией насо-
са и передавать данные обратно на контроллер (работа с обратной связью).
Можно отдельно контролировать до 16 насосов.
Рекомендуемый кабель управления: 7 пучков по 0.2мм, 24AWG, экранирован-
ный, круглого сечения, до 4 жил. Экран кабеля должен быть заземлен через
металлические части оболочки.
Насос удовлетворяет всем требованиям электромагнитной совместимости для 3-
метровых кабелей описанного выше типа. При превышении этого расстояния
пользователь сам несет ответственность за обеспечение безопасности и надеж-
ность работы систем дистанционного и автоматического управления насоса.
Линии 0В этого насоса имеют “плавающее заземление”.

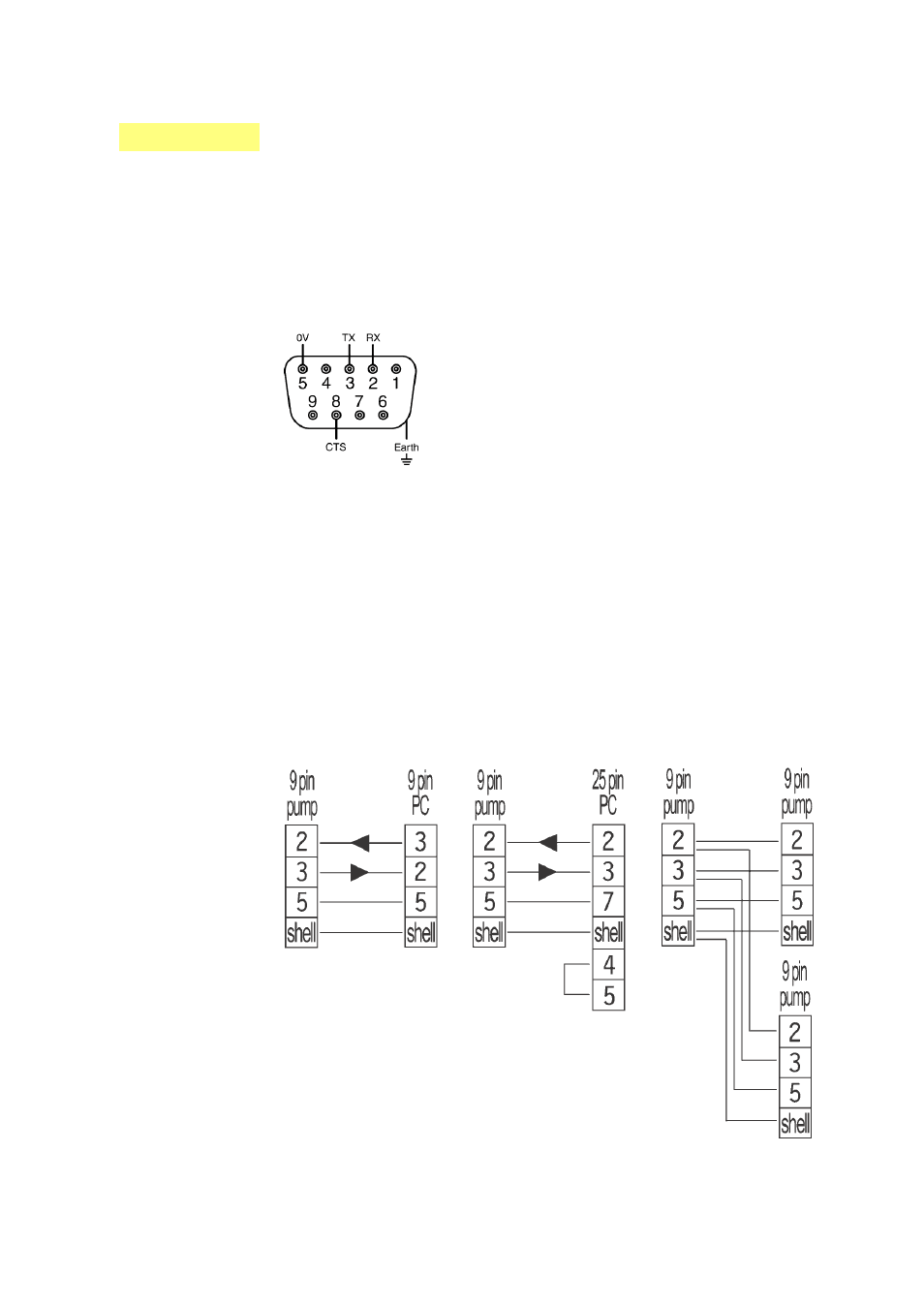

Основные соединения RS232
Di
разъем RS232
