Руководство пользователя насосов Watson-Marlow 520Di и 520DiN
121

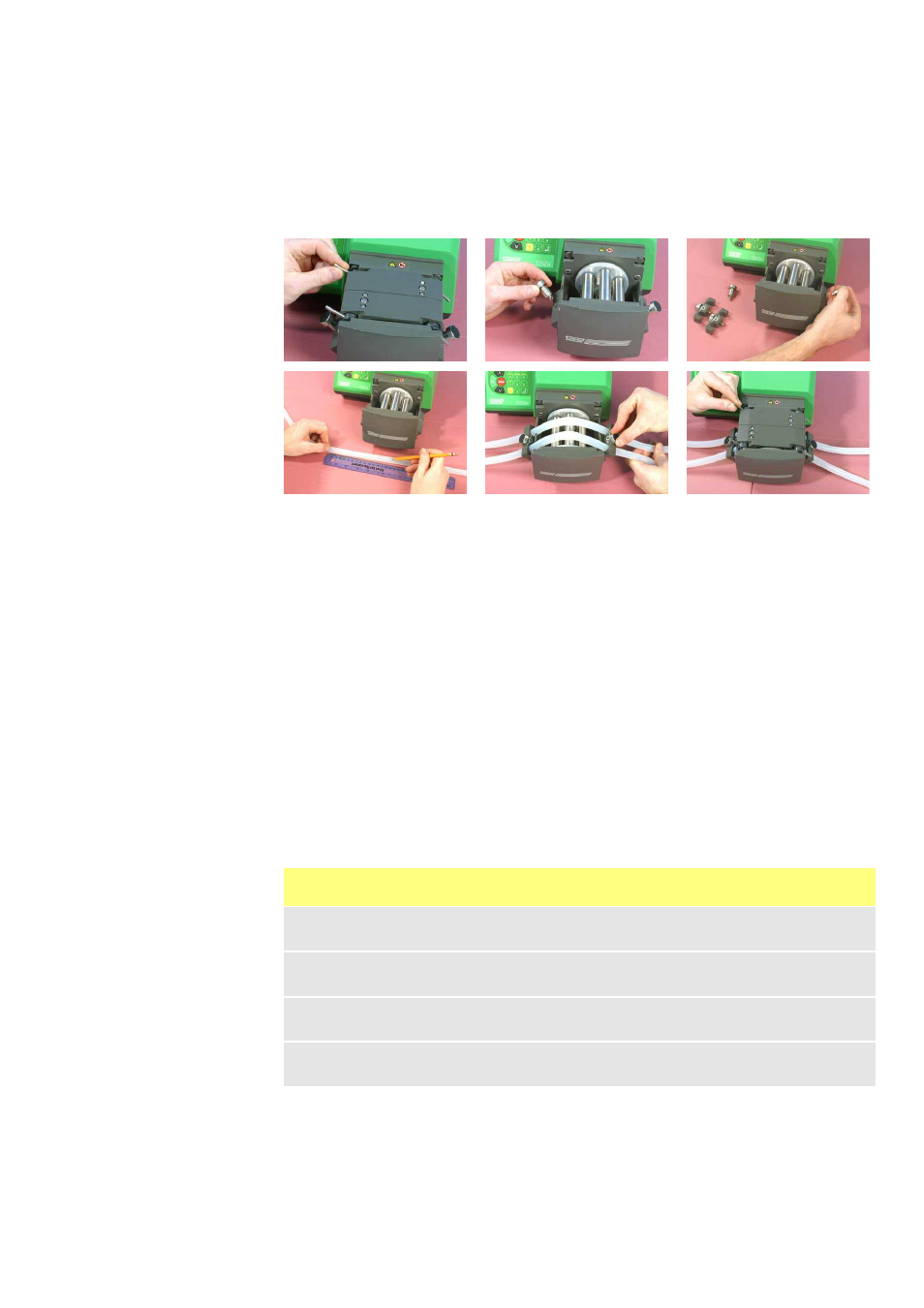

27.3 505L: Использование двух
независимых трубок
Эту возможность можно использовать, чтобы головка 520L работала в двухка-
нальном режиме.
l Поднимите два рычага по бокам головки и снимите трек.
l Снимите грибовидные выступы по обеим сторонам насоса, повернув их про-
тив часовой стрелки на четверть оборота и вытащив наружу.
l Отметьте по 145мм на двух трубочных элементах диаметром до 8.0мм или
по 150мм на двух трубных элементах диаметром 9.6мм.
l На трубочных зажимах указано, на трубку какого размера они рассчитаны.
Закрепите трубные элементы на стороне всасывания головки зажимом соот-
ветствующего размера, выровняв одну из отметок на каждой трубке с внут-
ренним краем зажима. Закрепите зажим, вставив штыковой фиксатор в
разъем, который ранее использовался для грибовидного выступа, и повер-
ните его по часовой стрелке на четверть оборота.
l Слегка растяните трубочные элементы и закрепите их точно так же вторым
зажимом, при этом вторая пара меток должна быть выровнена с внутренним
краем второго зажима. Возможно, вам будет удобнее вставить трубки в
закругления зажима перед его закреплением.
l Установите трек и закрепите его, опустив рычаги.
Примечание: После установки новых трубок из Marprene запустите насос
и дайте ему поработать примерно полчаса, после чего заново натяните
трубки, проследив за тем, чтобы восстановились указанные ране нормаль-
ные длины трубок. Если трубные элементы окажутся длиннее, чем указано,
они будут болтаться в головке и скоро выйдут из строя.
Трубочные зажимы 505L (Диаметр должен соответствовать калибру
трубки)
Полный комплект:
059.4001.000
Диаметр 1.6мм: MNA0340A
Диаметр 3.2мм: MNA0341A
Диаметр 4.8мм: MNA0342A
Диаметр 6.4мм: MNA0343A
Диаметр 8.0мм: MNA0344A
Диаметр 9.6мм: MNA0345A
