Руководство пользователя насоса Watson-Marlow 520U IP31
77
27.5 Присоединение к трубочным
элементам для головки 520RE
Выберите подходящую трубку для подсоединения к входному и выходному
разъемам трубочного элемента.

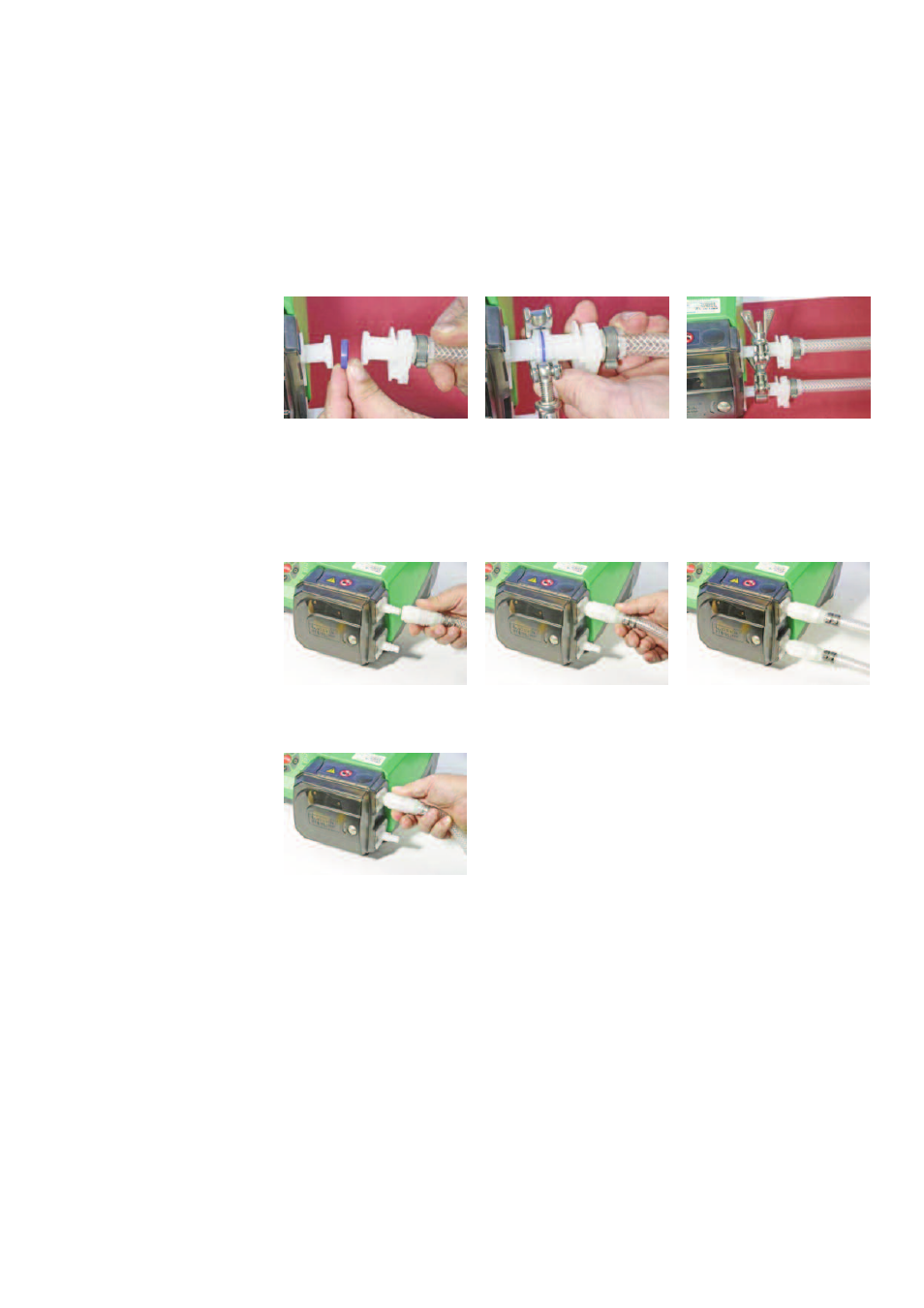

Санитарные разъемы mini-Tri-clamp
3
⁄
4
дюйма
Санитарные разъемы подключаются к элементу крепежа при помощи зажимов
mini-Tri-clamps и прокладок.
l Удерживайте фитинг подающей или отводящей трубки напротив ответного
фитинга. Прокладка должна находиться между ними.
l Хомутом Tri-clamp соедините фланцы фитингов (они должны располагаться
ровно), затем закройте и затяните хомут.
Промышленные самозащелкивающиеся элементы
Промышленные разъемы подсоединяются к фитингам насосного элемента с
помощью самозащелкивающихся фитингов.
l Надежно удерживая насос, надевайте разъем ответного фитинга (его можно
заказать у Watson-Marlow) на трубочный элемент головки, пока он не вста-
нет со щелчком на место.
l Чтобы отсоединить его: надежно удерживая насос, потяните рукав фитинга
в сторону от насоса и поверните против часовой стрелки, стягивая элемент.
