21.1 Скорость: аналоговый ввод
Скорость насоса можно регулировать дистанционно с помощью только одного из
описанных ниже способов: аналоговый сигнал напряжения в диапазоне 0-10В;
аналоговый сигнал силы тока в диапазоне 4-20мА; или дистанционный потен-
циометр.
Аналоговый сигнал процесса можно подавать на контакт 4 нижнего разъема.
Земля - контакт 16. Насос увеличивает расход при увеличении управляющего
сигнала (прямая характеристика) либо при уменьшении управляющего сигнала
(обратная характеристика). См. главу 16.2 Аналоговый сигнал в разделе, посвя-
щенном меню настройки.
Импеданс цепи 4-20мА: 250Вт
При использовании сигнала напряжения 0-10В можно использовать стабильный,
надежный источник напряжения и вольтметр постоянного тока. Импеданс цепи:
22кВт
Инвертирование характеристики осуществляется программно. Полюса контак-
тов менять нельзя.
Дистанционный потенциометр с номиналом между 1k и 2k, минимум на 0.25Вт,
должен быть подключен так, как показано. При использовании дистанционного
потенциометра не подавайте сигнал управления напряжением и силой тока
одновременно. Сигнал управления скоростью требует калибровки относительно
минимальной и максимальной настройки потенциометра. Это делается с помо-
щью программы - см. главу16.1 Подстройка в разделе, посвященном меню
настройки.
При использовании дистанционного потенциометра важно установить в меню
настройки аналоговый ввод на “напряжение”. В противном случае стандартное
напряжение от контакта 21 будет превышаться, и требуемых 10В не получится.
Никогда не подавайте напряжение главного пита-
ния на 25-контактный D-разъем. Подавайте соответ-
ствующие сигналы на указанные ниже контакты.
Сигналы не должны превышать указанные предель-
ные значения. Не подавайте напряжение пере-
крестно на другие контакты. Это может привести к
поломке, на которую не распространяется гарантия.

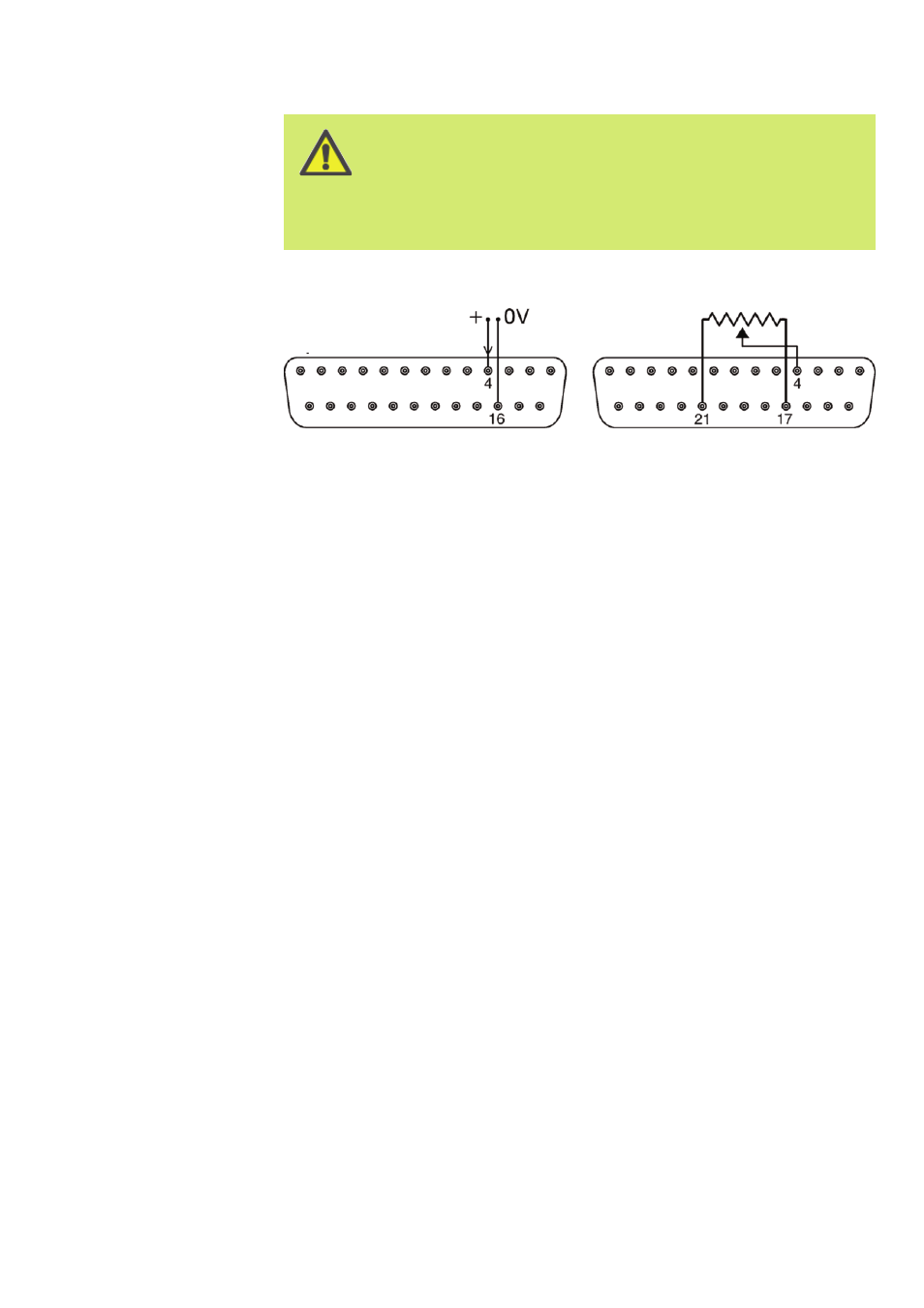

Нижний D-разъем Нижний D-разъем
Аналоговый ввод
Дистанционный
потенциометр
Сигнал
