27.2 Установка трубки 520R и 520R2
Головки 520R используются с непрерывными трубками Watson-Marlow с толщи-
ной стенки 1.6мм. Головки 520R2 используются с непрерывными трубками
Watson-Marlow с толщиной стенки 2.4 мм. При использовании трубок других
производиелей эффективность работы насоса может снизиться.

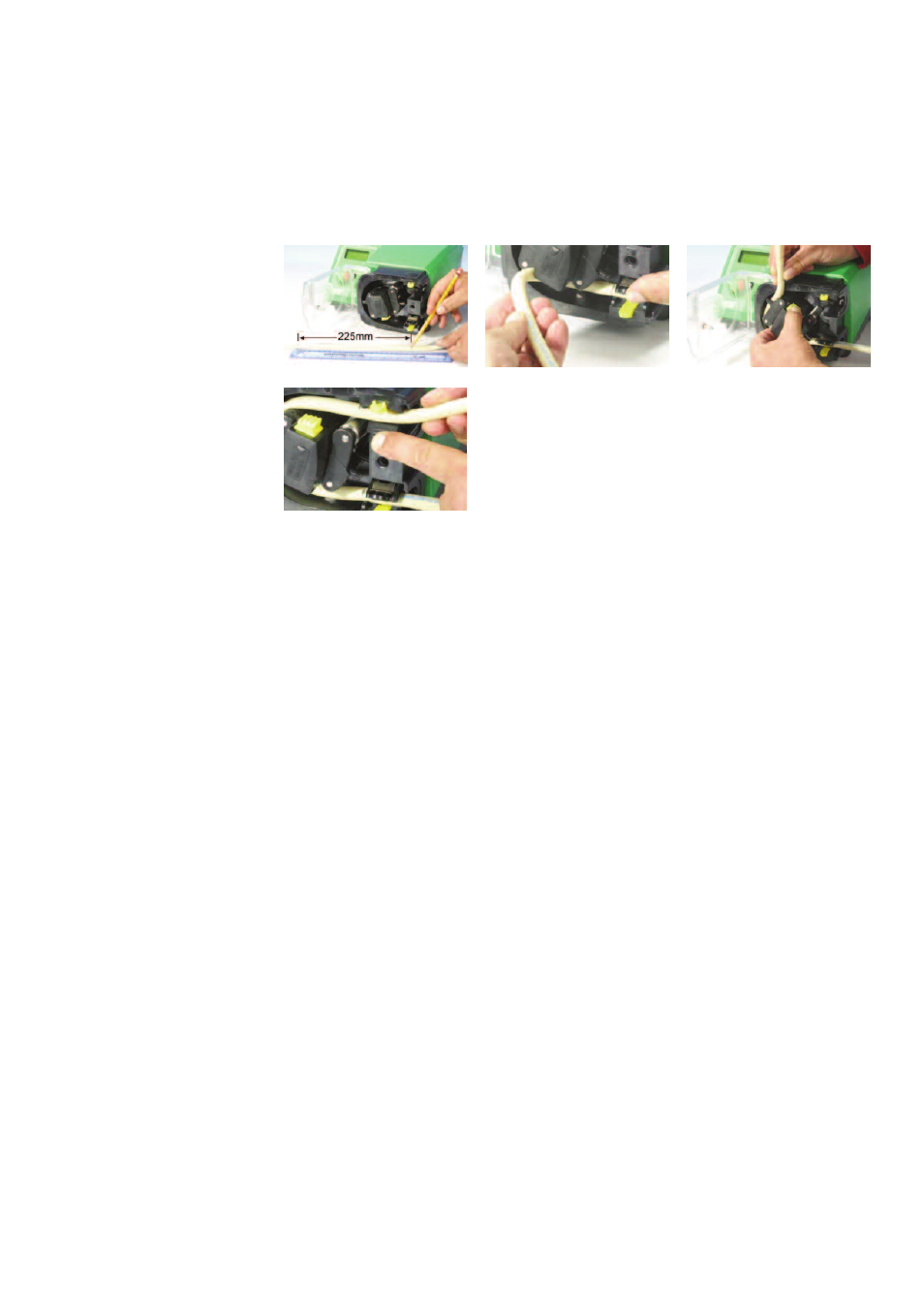

l На той части трубки, которая будет установлена в насосной головке,
отметьте отрезок длиной 225мм.
l Раскройте нижний пружинный зажим трубки и установите трубку так,
чтобы отметка 225мм была на одном уровне с внутренним ребром пружин-
ного зажима. Отпустите зажим.
l Отключите зацепление ротора, полностью нажав желтую кнопку на боковой
стороне ротора и слегка повернув втулку (желтая кнопка при этом должна
оставаться нажатой). Теперь ротор можно вражать независимо от редуктора
и мотора на один полный оборот. Если муфта зацепится до полной установ-
ки трубки, снова нажмите желтую кнопку и немного поверните ротор.
l Проденьте трубку вдоль трека головки, по мере неоходимости поворачивая
ротор. Следие за тем, чтобы трубка не перекручивалась и не застревала
между направляющими роликами и треком. Убедитесь в том, что вторая
отметка 225мм находится рядом с внутренним ребром верхнего зажима
трубки.
l Раскройте верхний пружинный зажим и вставьте в него трубку, проследив
за тем, чтобы трубка не была перекручена, и чтобы трубка находилась по
центру между направляющими роликами. Отпустите зажим.
