21.7 Ввод MemoDose
Подключите мгновенный выключатель, например, педальный выключатель,
между контактами 8 и 9 нижнего разъема. При замыкании контакта выключате-
ля начинается дозирование. Этот ввод имеет программную противодребезговую
защиту и работает примерно так же, как другие дистанционные вводы, напри-
мер, 5В - 24В (на картинке выше, где используются контакт 8 для ввода и кон-
такт 20 для 0В (нижний разъем).
21.8 Ввод детектора утечки

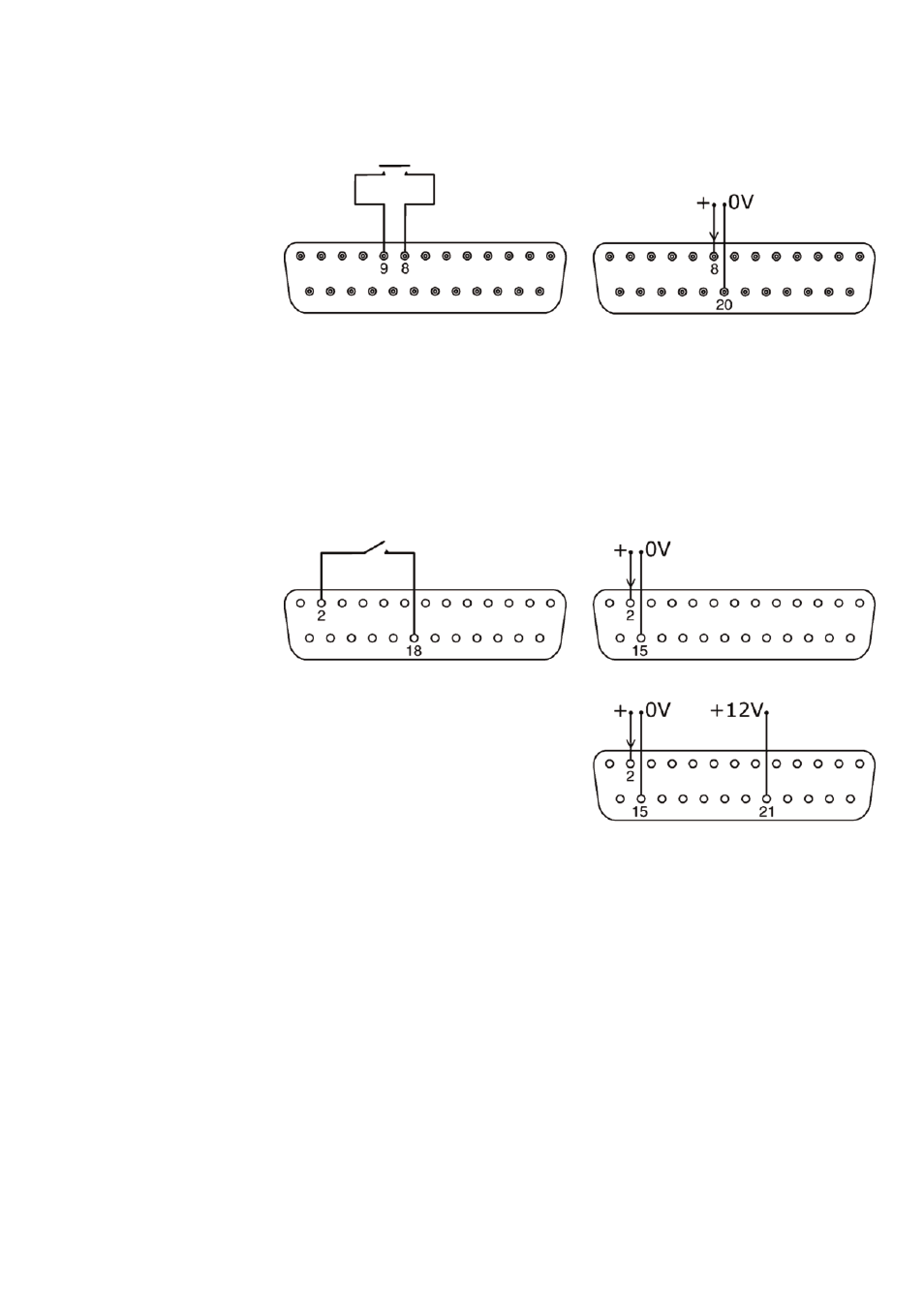

Подключите дистанционное устройство обнаружения утечки между контактами
2 и 18 верхнего разъема. Замкнутый контакт устройства означает утечку. Также
можно подавать логический сигнал на контакт 2 верхнего разъема, а заземле-
ние - на контакт 15. Высокий входной сигнал соответствует утечке. Подключите
точно так же детектор утечки Watson-Marlow, подавая питание 12V от контакта
21 верхнего разъема.
Нижний D-разъем
Верхний D-разъем
Верхний D-разъем
Верхний D-разъем
Нижний D-разъем
