Руководство пользователя Watson-Marlow 323E, 323S, 323U и323Du
27
Настройки RS232
Скорость передачи
данных
9600
Стоповые биты
2 шт.
Биты данных
8 шт.
Четность
Нет
Контроль потока
Нет
Эхо
Есть
Контакт интер-
фейса насоса
Функция
1
-
2
RX (прием даных)
3
TX (передача
даных)
4
-
5
GND (земля)
6
-
7
-
8
Резервный
9
-
Командные режимы RS232
Ниже приведены коды для управления насосом по последовательному интер-
фейсу RS232. Они направляются на насос через компьютерный последователь-
ный порт (или эквивалентное устройство).
Команда Функция
Команда Функция
1SPxxx
Установка скорости насоса на
xxx
1RC
Изменение направления
1SI
Увеличение скорости на 1
об/мин
1RR
Установка направления по
часовой стрелке
1SD
Уменьшение скорости на 1
об/мин
1RL
Установка направления
против часовой стрелки
1GO
Запуск насоса
1RS
Вывод на экран всей ин-
формации о насосе
1ST
Остановка насоса
1ZY
Вывод на экран рабочего
статуса насоса. Запущен 1
или остановлен 0
Из каждой команды нужно выходить командой RETURN (ASCII CHR13).
Примечания к управляющим кодам
Между командами должно прходить не менее 10мс.
Команда RS, поволяющая вывести на экран всю информацию о насосе, возвра-
щает следующую текстовую строку:
[тип насоса] [скорость] [вращние по/против часовой стрелки (CW/CCW)] [оста-
новлен/запущен, 0 /1] [! - разделитель],
Например, 323Du 110 CW 1 !

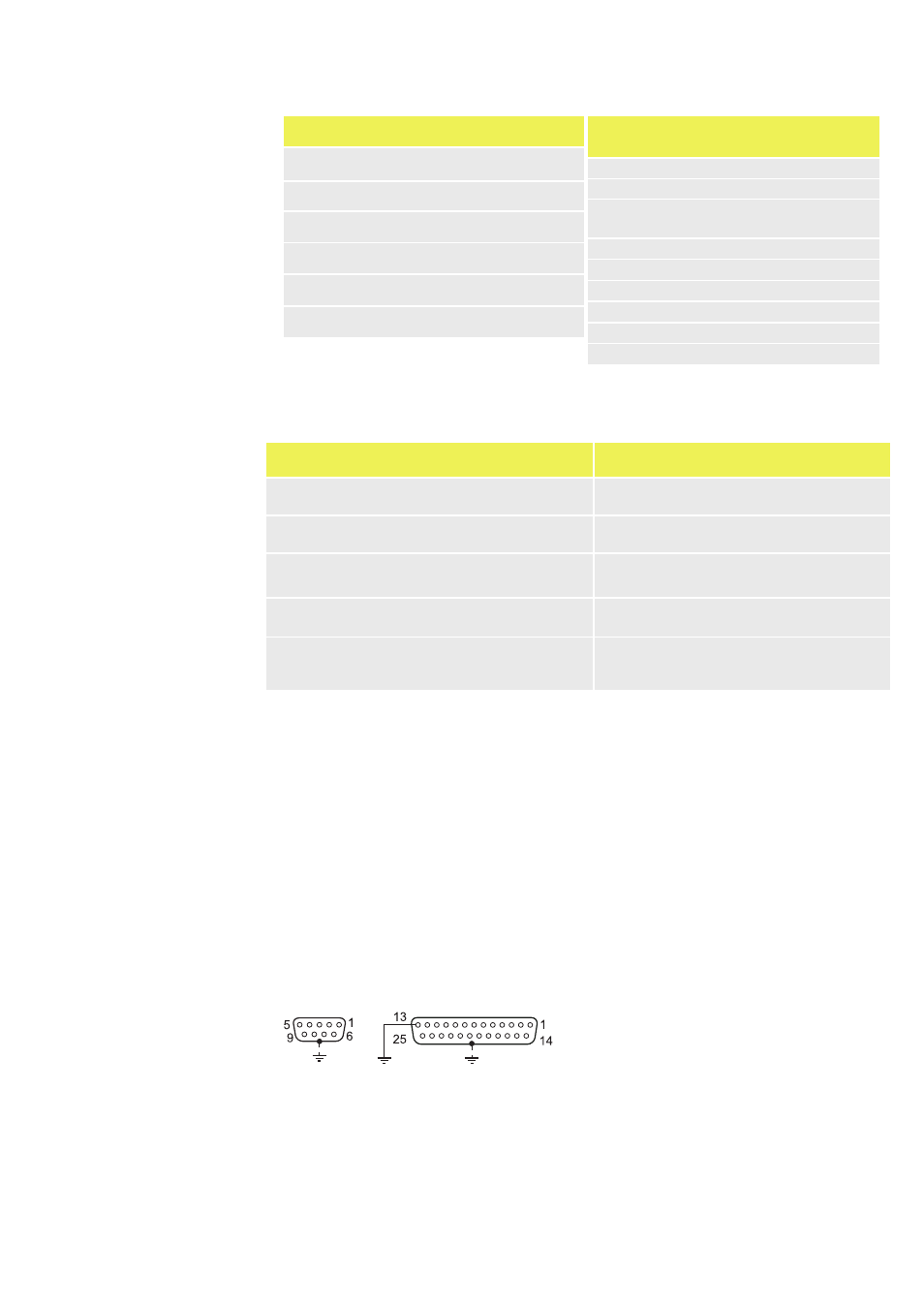

Примечание: Корпуса обоих разъемов (9-контактного и 25-контактного) зазем-
лены.
