Скорость
Для управления скоростью насоса можно подклю-
чить потенциометр на 1кОм - 10KкОм, с минималь-
ной мощностью 0.25Вт. Подключайте потенциометр

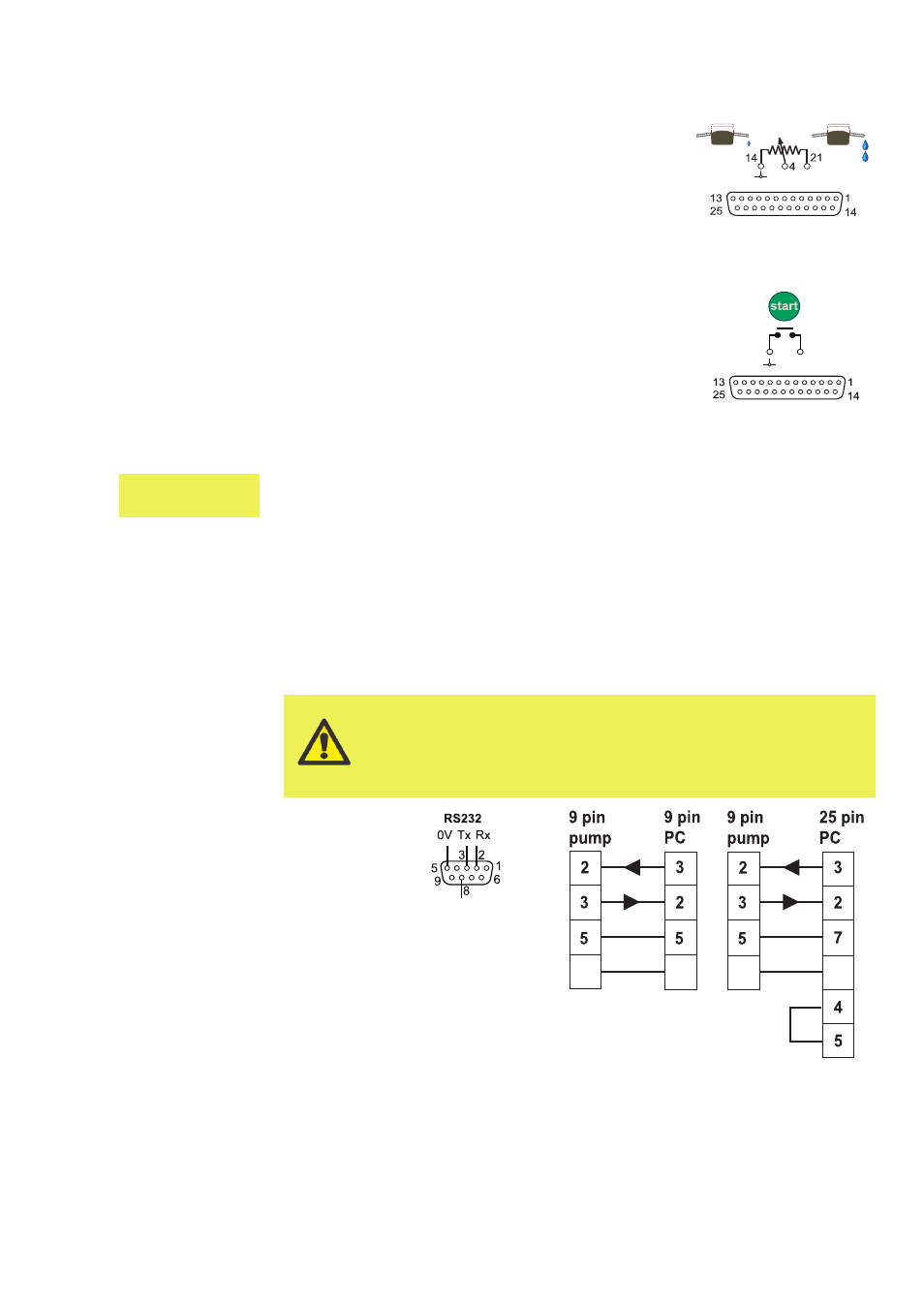

так, как показано на рисунке. Переведите насос на
аналоговое управление. Используя дистанционный
потенциометр, не подавайте управляющий сигнал с
другим напряжением или другой силой тока.
MemoDose
Для запуска дозирования можно использовать дис-
танционный ножной или ручной переключатель Wat-
son-Marlow. После нажатия переключателя начнется
подача дозы. В экстренном случае нажмите клавишу
STOP, и подача дозы прекратится. Переключатель
должен быть подключен так, как показано на ри-
сунке. Можно также назначить на контакт 8 сигнал,
совместимый с ТТЛ логикой. (Низкий сигнал - 0В,
высокий - 5В максимум. Земля - на контакт 17).
9
8
17.2 Подключение RS232
Интерфейс RS232 позволяет управлять основными функциями насоса через 9-кон-
тактный разъем на его задней панели.
Чтобы выбрать управление по RS232, нажимайте клавишу MODE, пока на дисплее не
появится надпись “dig”. Все аналоговые сигналы и вводы дистанционного управления
на 25-контактный разъем будут игнорироваться.
Версия последовательного интерфейса 323Du позволяет непосредственно подклю-
чаться к одному насосу. Насос не имеет уникального адреса, однако для программы
требуется идентификатор насоса 1.
Du
Никогда не подавайте на 9-контактный разъем напря-
жение питания. На контакты 2,3,5 и 8 можно подавать
только сигналы RS232. Не подавайте напряжение пе-
рекрестно на другие контакты. Это может привести к
поломке, на которую не распространяется гарантия.
Разъемы для сиг-
налов RS232
(вид изнутри ин-
терфейсного
разъема)
Reserved
Shell Shell Shell Shell
Для соединения между разъ-
емами можно использовать
только экранированную пару
RS232.
Сетевой кабель, RS232:
код изделия: 059.3121.000
