Руководство пользователя Watson-Marlow 323E, 323S, 323U и323Du
25
Чтобы изменить действие выключателя запуска/остановки на противоположное
или инвертировать сигнал ТТЛ:
l
Выключите тумблер питания на задней панели насоса.
l
Удерживая клавиши STOP и DIRECTION, включите тумблер питания.
l
На экране отобразится текущая настройка сигнала: RS для отклика, задан-
ного на заводе, и IRS для обратного отклика.
l
Нажмите клавишу ВВЕРХ или ВНИЗ, чтобы изменить настройку.
l
Нажмите клавишу START, чтобы задать отклик сигнала и вернуться в режим
ручного управления.
Отклик сигнала
Выключатель
Сигналы, совместимые с ТТЛ
Заводская настройка (RS)
Открыт = запустить насос
Высокий 5В = запустить насос
Инвертированный (IRS)
Открыт = остановить насос
Высокий 5В = остановить насос
Ручное управление с помощью дистанционного выключателя
запуска/остановки
Если вы меняете алгоритм функции дистанционного выключателя запуска/оста-
новки, нужно перенести соединение с контакта 7 на контакт 17, что позволит за-

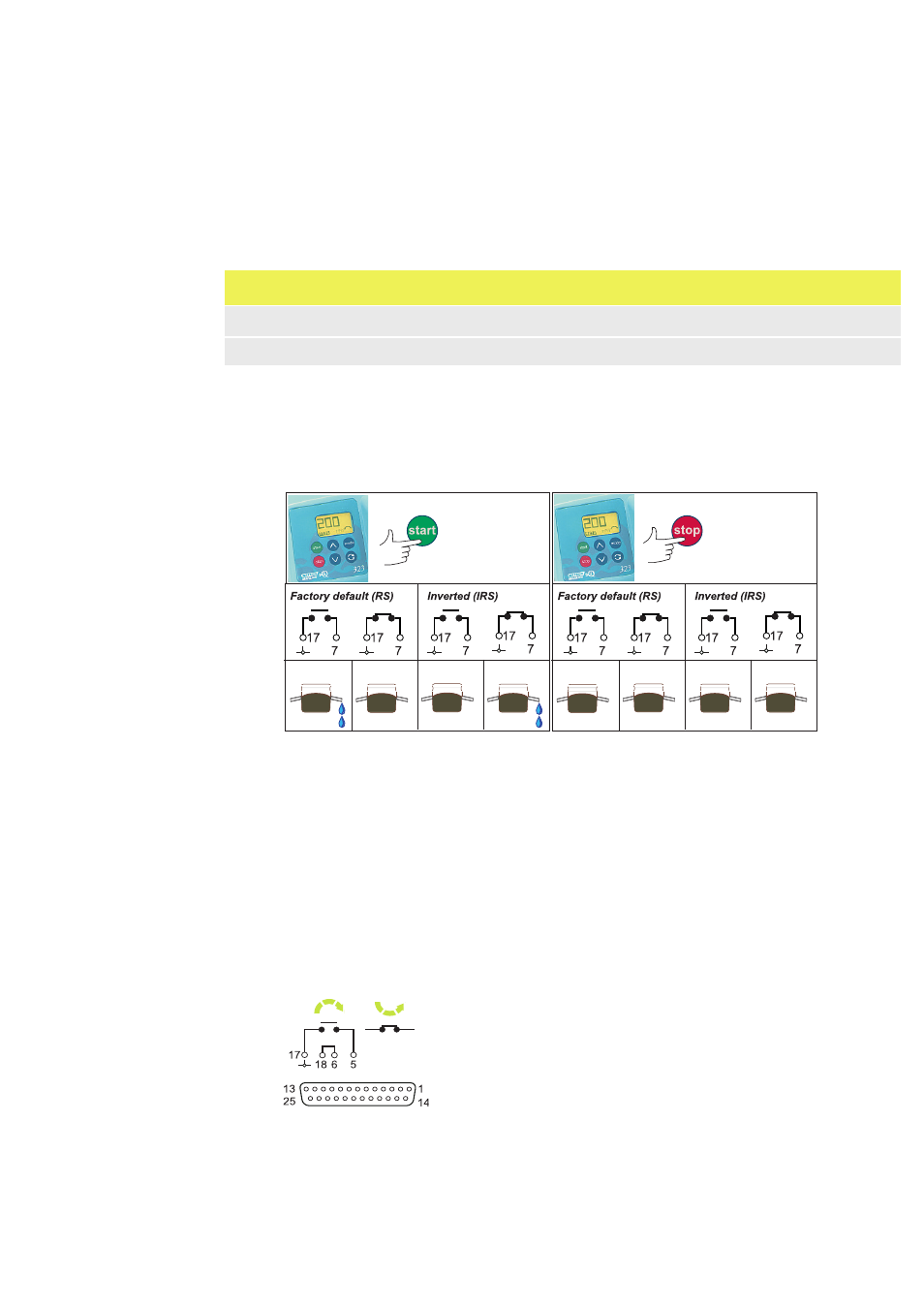

пускать насос с клавиатуры. На схеме ниже показано комбинированное действие
дистанционного переключателя и клавиатуры насоса.
Если нажать клавишу STOP, дистанционный выключатель запуска/остановки ра-
ботать не будет.
Ввод направления (только в режиме аналогового управления)
Подсоедините дистанционный переключатель направления между контактами 5
и 17. Соедините также контакты 6 и 18, чтобы менять направление дистан-
ционно. Клавиши ВВЕРХ и ВНИЗ работать не будут. Разомкнутый контакт пере-
ключателя соответствует вращению по часовой стрелке, закрытый - вращению
против часовой стрелки. Если контакты не соединить, насос по умолчанию будет
вращаться по часовой стрелке. На контакт 5 можно также назначить сигнал, со-
вместимый с ТТЛ логикой. (Земля - на контакт 17). Высокий сигнал (максимум 5В)
соответствует вращению по часовой стрелке. Низкий сигнал (0В) соответствует
вращению против часовой стрелки.
Дистанционный сигнал направления инвертировать нельзя.
