17.1 Аналоговые сигналы и дистанцион-
ное управление
Запускать насос и выбирать направление вращения можно с помощью дистанцион-
ных переключателей, скоростью можно управлять с помощью аналогового сигнала.
Для этого существует 25-контактный разъем, расположенный на задней панели на-
соса. Аналоговый интерфейс принимает сигналы 0-10 В постоянного тока или 4-20
мА. Чтобы выбрать аналоговое управление, нажимайте клавишу MODE, пока на эк-
ране не появится надпись “ana”. При этом на дисплее будет находиться иконка AUTO.
При увеличении аналогового сигнала скорость вращения насоса увеличивается. При
0В или 4мА насос останавливается. Этот интерфейс откалиброван на заводе, и менять
его настройки нельзя. Если аналоговый сигнал слишком силен, на экране насоса по-
явится сообщение об ошибке “E21” (Слишком сильный сигнал). См. раздел 19 Коды
ошибок.
Дистанционный ввод запуска/остановки работает как в режиме ручного
управления, так и в режиме аналогового управления. Дистанционный ввод
направления работает только в режиме аналогового управления.
Никогда не подавайте напряжение главного питания на
25-контактный разъем. Подавайте на указанные ниже
клеммы соответствующие сигналы. Сигналы не должны
превышать максимальные значения. Не подавайте напряжение
перекрестно на другие контакты. Это может привести к по-
ломке, на которую не распространяется гарантия.

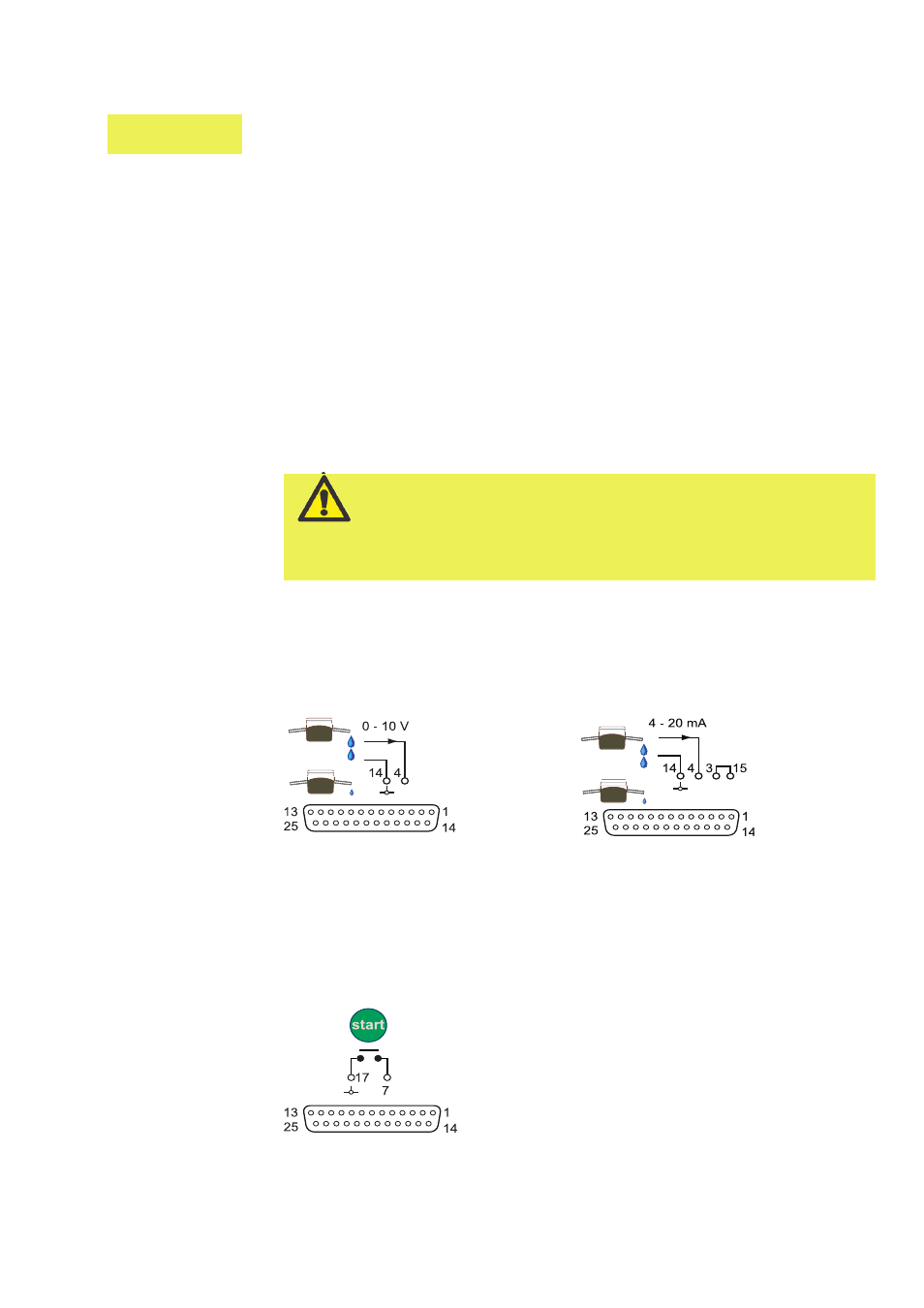

Контакты 4 и 14 аналогового сигнала
напряжения
Импеданс входа 200 кОм
Максимальный сигнал напряжения 10В
Контакты 4 и 14 аналогового сигнала
силы тока соединяются 3 и 15
Импеданс входа 250 кОм
Максимальный сигнал силы тока 20mA
Контроль скорости
Запуск/остановка
Дистанционный выключатель запуска/остановки можно подключать между кон-
тактами 7 и 17 25-контктного разъема. Кроме того, можно подавать на контакт 7
ТЛ-совместимый сигнал. (Низкий сигнал 0В, высокий сигнал 5В максимум). За-
земление - контакт 17). Это можно делать как в ручном, так и в аналоговом ре-
жиме управления.
