06 Запуск двигателя и вождение
Регулировка направления света фар
06
176

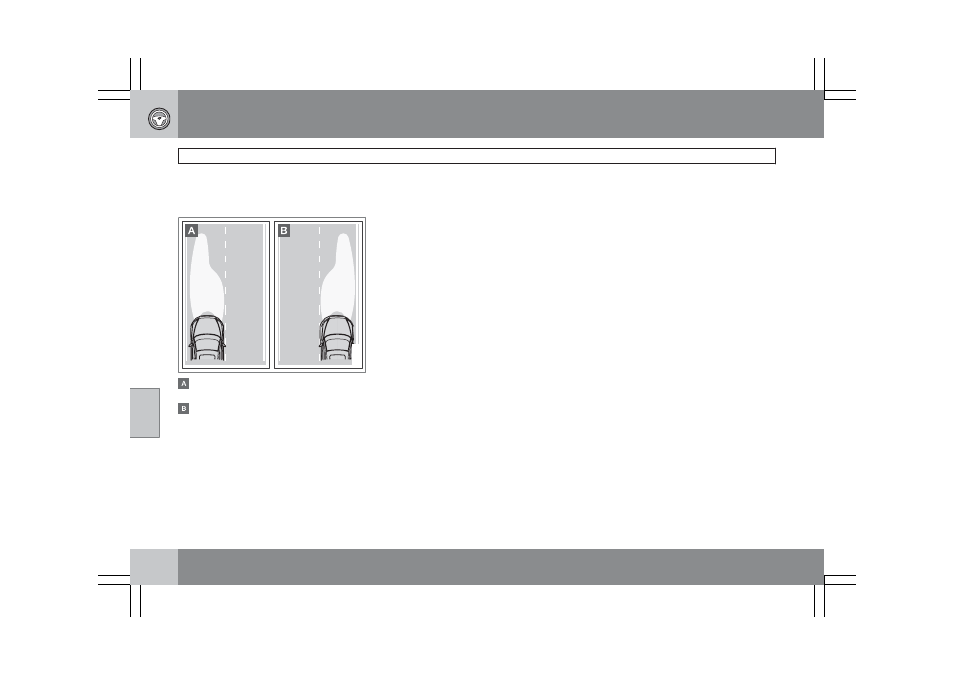

Правильная форма светового пятна
при правостороннем или
левостороннем движении
G020317
Форма светового пятна для левосторон-
него движения
Форма светового пятна для правосто-
роннего движения
Для того чтобы не ослеплять водителей
встречного движения, световое пятно
можно изменять маскировкой фар. Свето-
вое пятно несколько ухудшается.
Маскировка фар
Срисуйте шаблоны, см. стр. 176. Перене-
сите рисунок на какой-либо самоприклеи-
вающийся водостойкий материал, напри-
мер, непрозрачную ленту.
Маскировка размещается, начиная с точки
(5) на стекле фары, которая должна совпа-
дать с красной точкой на соответствующем
шаблоне. Длинная красная линия на рисун-
ках соответствует линии на стекле фары, с
которой должен совместиться шаблон.
После установки проверьте соответствие
размеров шаблонов исходным, так как они
должны покрывать достаточную площадь
светового пятна.
Шаблоны можно использовать, как для
автомобилей с правосторонним, так и лево-
сторонним управлением, размещая
согласно рисунку.
На верхнем рисунке приведен вариант для
автомобиля с левосторонним управлением.
На нижнем рисунке – для автомобиля с пра-
восторонним управлением.
Галогенные фары
Скопируйте шаблон 1 и 2, проверьте соот-
ветствие размеров. Перенесите шаблон на
самоклеящийся водостойкий материал и
вырежьте его.
Разместите шаблоны так, чтобы стрелки
были направлены к центру и точки на
шаблонах соответствовали точкам на
стекле фары.
Базовые размеры, шаблон 1 и 2
Длинные стороны шаблонов должны соот-
ветствовать прим. 82 мм.
Ксеноновые фары
Скопируйте шаблон 3 и 4, проверьте соот-
ветствие размеров. Перенесите шаблон на
самоклеящийся водостойкий материал и
вырежьте его.
Разместите шаблоны так, чтобы стрелки
были направлены к центру и точки на
шаблонах соответствовали точкам на
стекле фары. Надрезы на шаблонах > < дол-
жны соответствовать линии на стекле
фары.
Базовые размеры, шаблон 3
Линия между надрезами > < на шаблонах
должна соответствовать прим. 140 мм.
